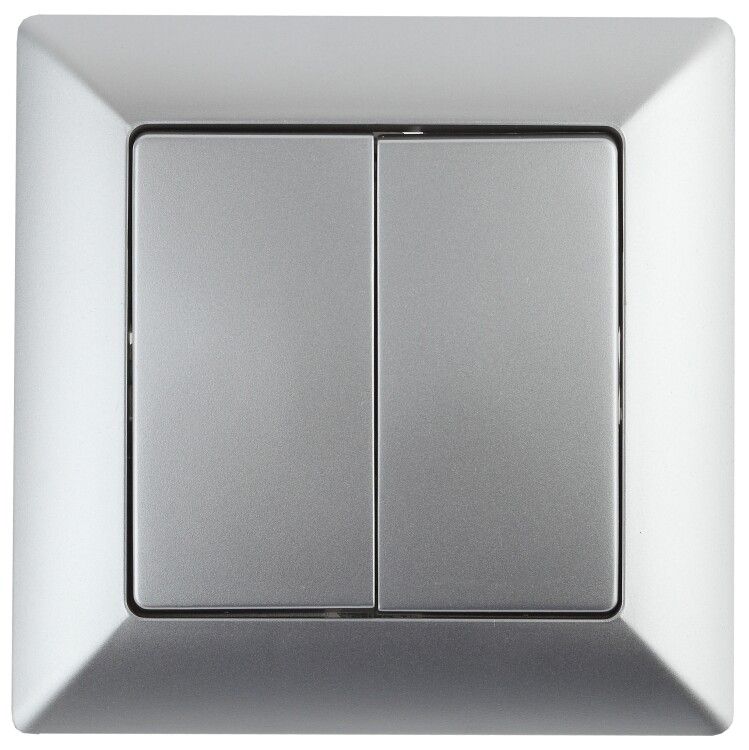

Выключатель двухклавишный скрытого монтажа алюминий 10А 250В Intro Solo 4-104-03 - Б0053587 ЭРА

Выключатель двухклавишный 10А-250В, IP20, СУ, алюминий, серия Solo 4-104-03 - устройство для управления двумя группами светильников или нагрузок в помещениях с внутренней проводкой. Произведён в серии Intro Solo, сочетает прочную конструкцию из негорючего пластика, винтовые клеммы и матовую алюминиевую отделку. Подходит для жилых и офисных помещений, где требуется надёжное и простое управление освещением.

Назначение и область применения

Выключатель двухклавишный 10А-250В, IP20, СУ, алюминий, серия Solo 4-104-03 предназначен для коммутации электрических цепей мощностью до 2,5 кВт (при 250 В и 10 А). Применяется для управления двумя независимыми источниками света - например, люстрой и точечными светильниками, или светом в комнате и коридоре. Подходит для установки в квартирах, домах, офисах, школах и других объектах с сухими внутренними условиями. Не используется во влажных помещениях (ванная, баня, подвал) из-за низкой степени защиты IP20.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Количество клавиш: две - каждая управляет своей цепью
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли
• Способ монтажа: скрытая установка в подрозетник
• Тип подключения: винтовые клеммы с двумя отверстиями на каждом контакте
• Схема подключения: 2×1-полюсный - два отдельных однополюсных переключателя в одном корпусе
• Габариты: 81 × 81 × 40 мм
• Материал корпуса: негорючий термопласт
• Отделка: матовый алюминий
• Подсветка: отсутствует
• Крепление: винтовое + монтажные лапки
• Комплектация: механизм с накладкой и монтажной платой

Совместимость и монтаж

Выключатель двухклавишный 10А-250В, IP20, СУ, алюминий, серия Solo 4-104-03 совместим с любыми стандартными подрозетниками диаметром 68–70 мм. Монтаж возможен двумя способами: на фиксирующие лапки (удобнее при быстром монтаже) или через боковые винты (надёжнее при тяжёлых нагрузках или вибрациях). Клеммы имеют вертикальное расположение - это позволяет легко заводить провода и снижает риск перекручивания жил. Каждая клемма имеет два отверстия - можно сделать последовательное соединение (шлейф) между соседними выключателями без дополнительных перемычек. Для установки нескольких выключателей в один ряд используйте многоместные рамки серии 4-502-xx (два поста), 4-503-xx (три поста), 4-504-xx (четыре поста); цвет рамки должен соответствовать алюминиевой отделке (код 03).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и аналогичных применений. Конструкция выполнена из самозагасающегося материала, что исключает распространение пламени при перегреве. Отсутствие подсветки и низкая степень защиты IP20 делают его непригодным для мест с повышенной влажностью или риском попадания жидкости. Не допускается использование в условиях температур ниже 0 C или выше +40 C без дополнительной теплоизоляции.

Преимущества

• Две клавиши позволяют управлять двумя нагрузками одним устройством - экономия места в распределительной коробке
• Винтовые клеммы с двумя отверстиями обеспечивают гибкость подключения и возможность шлейфового соединения
• Монтажная плата и лапки дают два варианта фиксации - повышают надёжность установки
• Матовая поверхность не царапается и не отражает свет - эстетично в интерьере
• Совместимость с универсальной рамочной серией Intro Solo - легко заменить или дополнить другими элементами системы

Ограничения применения

• Не применяется в помещениях с высокой влажностью - IP20 не защищает от брызг и пара
• Не рекомендован для установки вне помещений - даже частично открытые участки (балконы, лоджии) требуют минимум IP44
• Не подходит для управления нагрузками свыше 2,5 кВт - превышение тока вызывает перегрев и выход из строя
• Отсутствие подсветки затрудняет поиск клавиш в темноте - при необходимости использовать модели с LED-индикацией
• Не предназначен для автоматизации или дистанционного управления - только механический режим работы

Примеры использования

• Управление основным потолочным светом и ночным освещением в спальне
• Переключение света в зале и в нише с декоративной подсветкой
• Контроль двух групп точечных светильников в кухне - над столешницей и над мойкой
• Общий выключатель для света в коридоре и туалете при смежном расположении подрозетников

Практические советы

• При подключении используйте провода сечением 1,5–2,5 мм2 - оптимально для 10 А
• Затягивайте винты клемм равномерно - недостаточно плотно - контакт греться, слишком сильно - повредите пластиковую часть
• Если устанавливаете рядом ещё один выключатель - выбирайте рамку 4-502-03 (двухпостовая, алюминий), чтобы сохранить единый стиль
• Проверьте глубину подрозетника перед монтажом - корпус выключателя 40 мм, нужен свободный объём хотя бы 50 мм
• Не используйте этот выключатель вместо розетки - он не рассчитан на постоянную нагрузку, только на коммутацию
