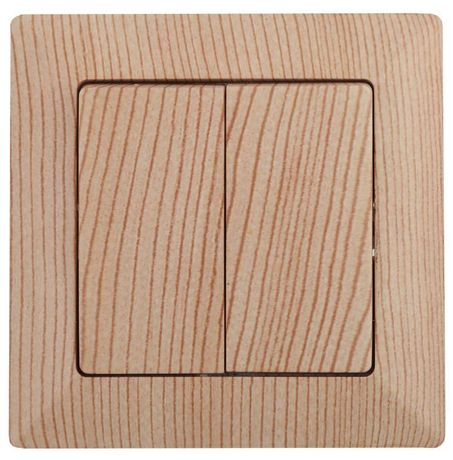

Выключатель двухклавишный скрытого монтажа сосна 10А 250В Intro Solo 4-104-11 - Б0053592 ЭРА

Выключатель двухклавишный 10А-250В, IP20, СУ, сосна, серия Solo 4-104-11 - устройство для управления двумя группами светильников или нагрузок в жилых и офисных помещениях. Произведён компанией ЭРА в серии Intro Solo, совмещает надёжную конструкцию, простую установку и эстетичный внешний вид в отделке «сосна». Артикул 4-104-11 соответствует требованиям для скрытой проводки.

Назначение и область применения

Выключатель двухклавишный 10А-250В, IP20, СУ, сосна, серия Solo 4-104-11 предназначен для коммутирования освещения в помещениях с нормальными условиями эксплуатации. Подходит для управления двумя независимыми цепями - например, люстрой с двумя режимами яркости, точечным освещением в комнате и коридоре, или бытовыми приборами через распределительную коробку. Применяется в квартирах, домах, офисах, школах и других объектах с внутренней электропроводкой. Не используется во влажных зонах (ванная, баня, улица) из-за низкой степени защиты IP20.

Технические характеристики

• Номинальное напряжение: 220 В (рабочее до 250 В)
• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт (например, две группы светодиодных лент или лампы накаливания суммарной мощностью до 2000 Вт)
• Способ монтажа: скрытый - устанавливается в стандартный подрозетник глубиной 40–50 мм
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: термопласт - негорючий, устойчив к перегреву, безопасен при длительной работе
• Тип подключения: винтовые клеммы - два отверстия на каждом зажиме для последовательного соединения нескольких выключателей
• Расположение клемм: вертикальное - упрощает прокладку проводов и снижает риск перепутать фазы
• Отделка: глянцевая, имитация дерева «сосна» - сочетается с декоративными рамками серии Solo
• Подсветка: отсутствует - не требует дополнительного питания, не создаёт мерцание ночью
• Не содержит галогенов - экологически безопасен при горении и утилизации

Совместимость и монтаж

Выключатель двухклавишный 10А-250В, IP20, СУ, сосна, серия Solo 4-104-11 совместим со всеми стандартными подрозетниками диаметром 68 мм. Монтаж возможен двумя способами: на монтажные лапки (прижимаются к стенкам подрозетника) или на винты (через боковые отверстия). Оба варианта обеспечивают прочную фиксацию.

Клеммы имеют два входа - можно запитывать следующий выключатель по принципу “шлейфа”, минуя распаечную коробку. Это экономит провода и время при установке нескольких устройств в одной линии.

Для установки нескольких выключателей рядом рекомендуются многоместные рамки:

• 2-постовая: 4-502-xx (цвет 11 - сосна)
• 3-постовая: 4-503-xx
• 4-постовая: 4-504-xx

Цветовой код xx=11 соответствует оттенку «сосна» - гарантирует единый стиль. Отдельно продаваемые рамки не входят в комплект - они нужны только при многоступенчатой установке.

Безопасность и стандарты

Изделие выполнено в соответствии с ГОСТ Р 50030.2 и имеет класс защиты II - двойная изоляция, что исключает необходимость заземления. Корпус изготовлен из самозагасающего термопласта, который не распространяет пламя при перегрузках. Соответствие стандартам подтверждено испытаниями на нагрев, механическую прочность и долговременную работу при номинальном токе. Сертификаты доступны на сайте производителя ЭРА.

Преимущества

• Удобные винтовые клеммы с двойным входом - легко сделать шлейфовое подключение без перемычек
• Вертикальное расположение клемм - меньше путаницы при подключении фазы и нагрузки
• Негорючий материал - повышает безопасность при аварийных ситуациях
• Глянцевая отделка «сосна» - гармонирует с современной интерьерной фурнитурой
• Лёгкий вес и компактность - не деформируют пластиковую основу подрозетника
• Отсутствие подсветки - не вызывает дискомфорта ночью и не влияет на энергопотребление

Ограничения применения

• Не применяется в условиях повышенной влажности - степень защиты IP20 не допускает контакт с водой
• Не предназначена для управления двигателями, насосами или высокими пусковыми токами - максимальная нагрузка 10 А
• Не работает с LED-драйверами и регуляторами яркости типа TRIAC - только обычные выключатели
• Не подходит для наружной установки - даже частично открытые участки (балконы, крыльцо) требуют IP44+
• Не совместим с системами автоматизации без модульных интерфейсов - управление только вручную

Примеры использования

• Управление потолочным светильником с двумя уровнями яркости - одна клавиша включает основное освещение, вторая - контурную подсветку
• Запитка света в спальной комнате и смежном туалете через один выключатель
• Комбинированное управление освещением в детской: одна клавиша - главный свет, другая - ночник
• Объединение двух групп точечных светильников в кухне - рабочая зона и остров

Практические советы

• Перед монтажом обязательно отключите питание - даже при использовании винтовых клемм есть риск поражения током
• При подключении шлейфом используйте провод одного сечения (обычно 1,5 мм2) - не перегружайте выводы
• Не затягивайте винты слишком сильно - это может треснуть термопласт или повредить медные жилы
• Выбирайте рамки того же цветового кода (11 - сосна) - иначе будет заметен контраст между выключателем и рамкой
• Если нужна подсветка - выбирайте другие модели серии (например, 4-104-12 с LED-индикацией)
• Проверьте соответствие диаметра подрозетника перед закупкой - некоторые старые дома имеют 60 мм вместо стандарта 68 мм
