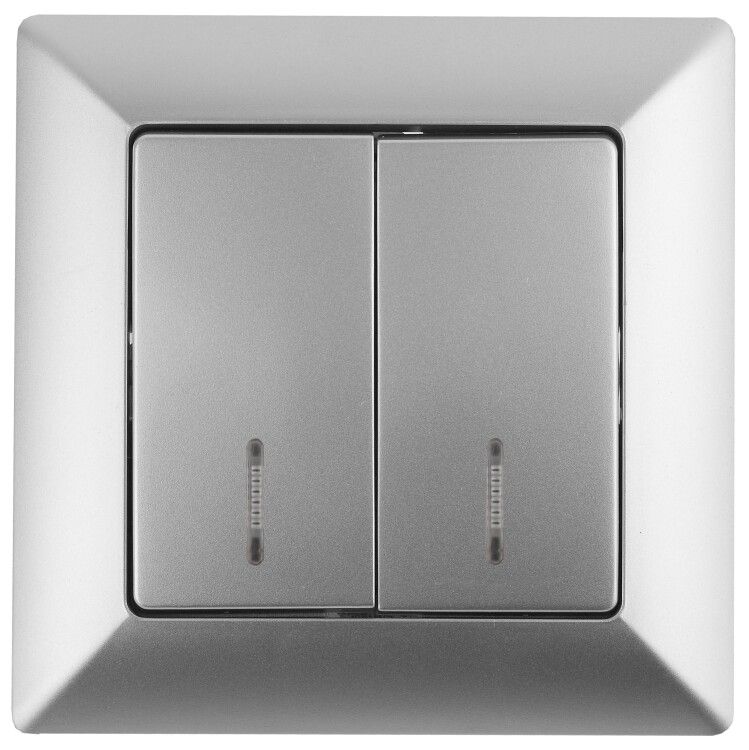

Выключатель двухклавишный скрытого монтажа с подсветкой алюминий 10А 250В Intro Solo 4-105-03 - Б0053595 ЭРА

Выключатель двухклавишный с подсветкой серии Intro Solo 4-105-03 - устройство для управления двумя группами светильников в помещениях с внутренней проводкой. Бренд ЭРА, артикул 4-105-03, предназначен для скрытой установки в подрозетники и подходит для бытовых и коммерческих объектов.

Назначение и область применения

Выключатель двухклавишный с подсветкой 4-105-03 используется для включения и отключения двух независимых световых цепей - например, основного и дополнительного освещения в комнате, кухне или коридоре. Подсветка клавиш позволяет легко найти выключатель в темноте. Применяется в жилых домах, офисах, гостиницах и других помещениях с внутренней электропроводкой. Подходит для работы с лампами накаливания, светодиодными и энергосберегающими источниками света до 10 А.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на работу в сетях 220–240 В переменного тока;
• Номинальный ток: 10 А - допустимая нагрузка на каждую клавишу; максимальная мощность подключаемых ламп - до 2,5 кВт;
• Количество клавиш: две - управление двумя отдельными цепями;
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли - применяется только внутри помещений;
• Способ монтажа: скрытая установка - монтируется в стандартный подрозетник глубиной 40–50 мм;
• Тип подключения: винтовые клеммы - надёжное соединение с медным проводом сечением до 2,5 мм2;
• Схема подключения: 2×1-полюс - каждая клавиша замыкает один фазный провод;
• Цвет и отделка: матовый алюминий - элегантный внешний вид, не бликует;
• Материал корпуса: негорючий термопласт - самозагасающий, соответствует требованиям пожарной безопасности;
• Крепление: винтовое + монтажные лапки - возможность фиксации любым способом;
• Подсветка: светодиодная - работает при отключенном основном освещении, питается через паразитный ток сети.

Совместимость и монтаж

Выключатель 4-105-03 совместим со всеми стандартными подрозетниками диаметром 68 мм. Монтаж возможен как на монтажные лапки, так и на винты - это повышает надёжность фиксации в старых или расшатанных отверстиях. Клеммы расположены вертикально - удобно заводить провода и не перепутать фазы. Каждая клемма имеет два отверстия - можно сделать последовательное соединение (шлейф) между несколькими выключателями без дополнительных перемычек. Для установки нескольких устройств в одну линию используйте многоместные рамки: 2-постовая 4-502-xx, 3-постовая 4-503-xx, 4-постовая 4-504-xx. Цвет алюминий (код 03) точно совпадает с рамками этой же серии.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Корпус изготовлен из самозагасающего материала, который не распространяет горение. Защита IP20 исключает риск поражения током при случайном касании, но не защищает от влаги - применение в ванных комнатах, банях и на улице запрещено. Подсветка не создаёт помех в радиочастотном спектре и не влияет на работу чувствительной аппаратуры.

Преимущества

• Удобная подсветка клавиш - снижает риск ошибок в темноте;
• Винтовые клеммы с двумя отверстиями - экономят время при шлейфовом подключении;
• Гибкая система крепления - подходит даже для некачественных подрозетников;
• Матовая поверхность - не царапается, не теряет внешний вид при частом использовании;
• Совместимость с рамками серии Intro Solo - единый стиль при многочисленных установках.

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от брызг и пара;
• Запрещена установка вне помещений - открытый воздух, уличные фонари, балконы - недопустимы;
• Не рекомендован для нагрузок выше 10 А - нельзя использовать для мощных нагревателей, насосов или оборудования с высоким пусковым током;
• Подсветка требует минимального тока в цепи - при подключении только LED-лент с драйвером может не работать (нет паразитного тока);
• Не совместим с системами умного дома без дополнительных модулей - только механическое управление.

Примеры использования

• Комната: одна клавиша - потолочные светильники, вторая - ночник или бра;
• Кухня: включение света над столешницей и над мойкой;
• Коридор: свет в прихожей и в конце коридора;
• Офис: рабочее освещение и подсветка стеновой панели;
• Лестница: свет на первом этаже и на площадке.

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенной клавише фаза остаётся на входе;
• При шлейфовом подключении используйте оба отверстия в клемме - это снижает контактное сопротивление;
• Для тонких проводов (менее 0,75 мм2) лучше использовать кабельные наконечники - предотвращают ослабление;
• Если выключатель установлен рядом с ванной - выбирайте модель с IP44, этот вариант не подходит;
• При замене старого выключателя проверьте, что новый механизм входит в подрозетник - некоторые модели имеют большие габариты;
• Для точного подбора цвета рамок обращайте внимание на код: алюминий = 03, чтобы избежать контрастов.
