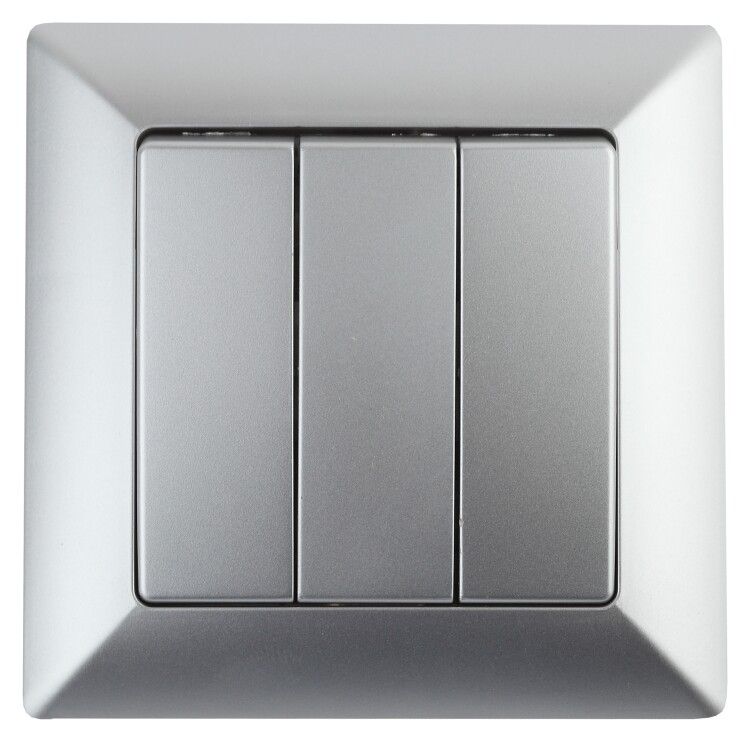

Выключатель Intro Solo 4-106-03 трехклавишный 10А-250В, IP20, СУ, алюминий | Б0053603 ЭРА

Выключатель трёхклавишный серии Intro Solo 4-106-03 - устройство для управления тремя группами света или нагрузок в помещениях с внутренней проводкой. Произведён из негорючего пластика, рассчитан на работу в сетях до 250 В и током до 10 А, предназначен для скрытой установки в подрозетники. Бренд ЭРА, артикул 4-106-03.

Назначение и область применения

Выключатель 4-106-03 используется для коммутации трёх независимых цепей освещения или других бытовых нагрузок - например, люстр, точечного света, бра или оборудования в ванной, коридоре, комнате. Подходит для жилых домов, офисов, общественных помещений. Применяется там, где требуется одновременный контроль нескольких источников света одной кнопкой на каждую цепь.

Технические характеристики

• Номинальное напряжение: 250 В - работает в стандартной сети 220–240 В переменного тока;
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт на одну клавишу;
• Количество клавиш: 3 - три отдельных переключателя в одном корпусе;
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли; не подходит для влажных помещений;
• Способ монтажа: скрытая установка - монтируется в подрозетник глубиной 40–50 мм;
• Тип подключения: винтовые клеммы - надёжное соединение с медным проводом сечением до 2,5 мм2;
• Схема подключения: 3×1-полюс - каждая клавиша управляет своей фазной линией;
• Материал корпуса: негорючий термопласт - самозагасающий, соответствует требованиям безопасности;
• Цвет: алюминий - матовый металлический оттенок, совпадает с декором рамок серии Solo;
• Отделка: глянцевая - легко протирается, не царапается при уходе;
• Без галогенов - безопасен при горении, не выделяет токсичных паров;
• Подсветка: отсутствует - не имеет светодиодной индикации состояния;
• Тип комплектации: механизм с накладкой - в комплекте только рабочая часть, рамка продается отдельно.

Совместимость и монтаж

Выключатель 4-106-03 устанавливается в стандартный круглый подрозетник диаметром 68 мм. Монтаж возможен как на монтажные лапки, так и через винты - что повышает надёжность крепления в старых или неровных нишах. Клеммы расположены вертикально - удобно заводить провода без перегиба. Каждая клемма имеет два отверстия: одно для входящего провода, второе - для выходящего, что позволяет собирать последовательную цепь (шлейф) между несколькими выключателями без дополнительных перемычек.

Для установки нескольких выключателей в один подрозетник требуются многоместные рамки:

• 2-постовая: 4-502-xx (например, 4-502-03 - алюминий);
• 3-постовая: 4-503-xx;
• 4-постовая: 4-504-xx.

Рамки совместимы только с серией Intro Solo. Цветовые коды: 01 - белый, 02 - слоновая кость, 03 - алюминий, 04 - шампань, 05 - антрацит, 10 - венге, 11 - сосна.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Материал корпуса - самозатухающий термопласт, не поддерживающий горение. Отсутствие галогенов снижает риск образования ядовитых веществ при перегреве. IP20 не обеспечивает защиту от влаги - запрещено использование в ванных, банях, на улице или в сырых помещениях.

Преимущества

• Удобная вертикальная расстановка клемм - минимизирует риск перегиба проводов при монтаже;
• Два отверстия в каждой клемме - позволяют делать шлейфовое подключение без дополнительных перемычек;
• Надёжное винтовое крепление - исключает ослабление контакта со временем;
• Совместимость с рамками серии Solo - единый дизайн для целой группы выключателей;
• Негорючий материал - повышенная пожарная безопасность;
• Глянцевая отделка - эстетично сочетается с современным интерьером.

Ограничения применения

• Не предназначена для влажных помещений - IP20 не защищает от брызг и пара;
• Не подходит для мощных нагрузок выше 10 А - нельзя использовать для нагревателей, насосов, кондиционеров;
• Требуется обязательное использование рамки - механизм без рамки не является законченным изделием;
• Отсутствует подсветка - невозможно определить положение клавиш в темноте;
• Не совместим с другими сериями - рамки и механизмы не взаимозаменяемы вне серии Intro Solo.

Примеры использования

• Управление тремя светильниками в спальной комнате: основной потолочный свет, ночник и бра у кровати;
• Контроль освещения в коридоре: входной свет, свет в гардеробной, свет в туалете;
• Переключение света в детской: потолочные лампы, торшер, настольная лампа;
• Управление освещением в офисном кабинете: основное, местное и декоративное.

Практические советы

• При монтаже используйте провода сечением 1,5–2,5 мм2 - больше не рекомендуется, чтобы не повредить клеммы;
• Затягивайте винты клемм равномерно - переусиливать нельзя, можно повредить пластик;
• Выбирайте рамку того же цвета (03 - алюминий), чтобы сохранить единый стиль;
• Если делаете шлейф - проверьте, что все выключатели находятся на одной фазе;
• Перед первым включением убедитесь, что провода правильно подсоединены - фаза на контакт, ноль не проходит через выключатель;
• Не устанавливайте рядом с источниками тепла - высокая температура может деформировать пластик.
