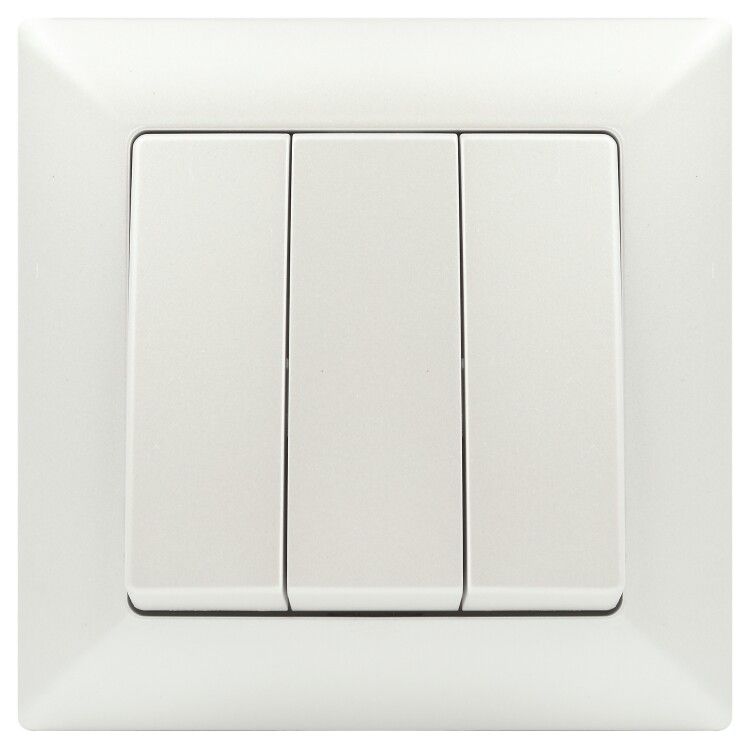

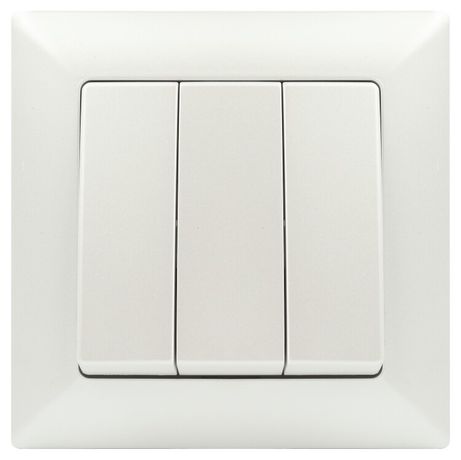

Выключатель Intro Solo 4-106-06 трехклавишный 10А-250В, IP20, СУ, перламутр | Б0053606 ЭРА

Выключатель трехклавишный Solo 4-106-06 - устройство скрытой установки с номинальным током 10 А и напряжением до 250 В, предназначенное для управления тремя группами света или нагрузок в жилых и офисных помещениях. Механизм выполнен из негорючего термопласта, имеет глянцевую перламутровую отделку и совместим с рамками серии Intro Solo.

Назначение и область применения

Выключатель Solo 4-106-06 используется для коммутации трёх независимых цепей освещения или других бытовых нагрузок до 10 А. Подходит для установки в квартирах, домах, офисах и общественных зданиях. Применяется там, где требуется управление несколькими источниками света - например, люстра + бра + точечные светильники, или три группы в одной комнате. Не предназначен для управления мощными нагревательными приборами или двигателями.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Количество клавиш: 3
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли
• Способ монтажа: скрытая установка в подрозетник
• Тип подключения: винтовые клеммы с двумя отверстиями каждая
• Материал корпуса: термопласт, негорючий
• Цвет: перламутр, глянцевая поверхность
• Схема подключения: 3×1-полюс (три независимых однополюсных контакта)
• Тип комплектации: механизм с накладкой (рамка продается отдельно)
• Отсутствие подсветки

Совместимость и монтаж

Выключатель Solo 4-106-06 устанавливается в стандартный подрозетник диаметром 68–70 мм. Крепление осуществляется либо на монтажные лапки, либо через винты - оба варианта поддерживаются конструкцией. Клеммы расположены вертикально, что упрощает прокладку проводов и снижает риск перегиба. Каждая клемма имеет два отверстия: одно для входящего провода, второе - для выходящего, что позволяет организовать последовательное соединение (шлейф) между соседними выключателями без дополнительных перемычек.

Для установки нескольких выключателей в один подрозетник требуются многоместные рамки:

• 2-постовая: 4-502-xx (например, 4-502-01 - белая)
• 3-постовая: 4-503-xx
• 4-постовая: 4-504-xx

Цветовые коды xx соответствуют цвету механизма: 01 - белый, 02 - слоновая кость, 03 - алюминий, 04 - шампань, 05 - антрацит, 10 - венге, 11 - сосна. Перламутровый механизм (4-106-06) сочетается с любыми рамками, но лучше всего с 02, 04 или 05.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Материал корпуса - негорючий термопласт, обеспечивающий самозатухание при перегрузках. IP20 означает, что устройство не защищено от попадания воды или пыли - применение в ванных комнатах, кухнях или на улице запрещено. Соответствует ГОСТ Р 50030.3 и IEC 60669-1.

Преимущества

• Двухотверстные клеммы упрощают шлейфовое подключение - не нужны отдельные перемычки
• Вертикальное расположение клемм повышает удобство монтажа и снижает риск повреждения изоляции
• Негорючий материал увеличивает безопасность при перегрузках
• Глянцевая перламутровая поверхность легко моется и хорошо сочетается с современным интерьером
• Поддержка двух способов крепления - лапки и винты - даёт гибкость при установке в старые и новые подрозетники

Ограничения применения

• Не допускается использование во влажных помещениях (ванная, баня, бассейн) - степень защиты IP20 недостаточна
• Запрещена установка вне помещений - отсутствует защита от влаги и пыли
• Не предназначен для управления нагрузками выше 10 А (например, теплые полы, мощные кондиционеры)
• Не имеет подсветки - в темноте невозможно определить положение клавиш
• Требуется обязательная установка в рамку - механизм без рамки не является законченным изделием

Примеры использования

• Управление тремя зонами освещения в спальне: потолочные светильники, ночники и бра
• Коммутация трёх групп светодиодных лент в нишах гостиной
• Включение отдельных светильников в длинном коридоре: вход, середина, выход
• Управление тремя светильниками в кабинете: основной свет, рабочая лампа, декоративная подсветка

Практические советы

• При монтаже используйте провода сечением не менее 1,5 мм2 - для 10 А это минимально допустимое значение
• При шлейфовом подключении проверьте, чтобы все клеммы были плотно затянуты - плохой контакт вызывает нагрев
• Выбирайте рамку того же цвета или контрастную - перламутр плохо маскируется под белый, но отлично смотрится с антрацитом или шампанью
• Если подрозетник старый и расшатан, предпочтите крепление на винты - они надёжнее, чем лапки
• Не забудьте отключить питание перед заменой - даже при отключенном выключателе фаза может быть на входе
