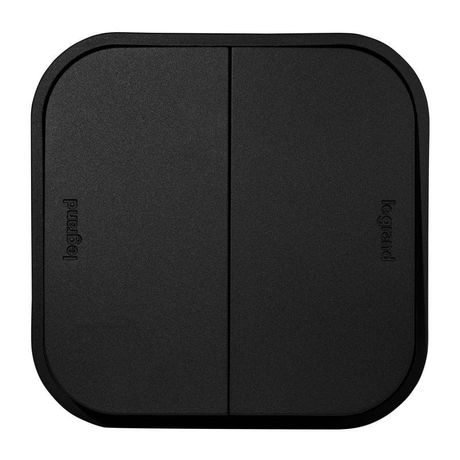

Выключатель 2-кл. ОП Quteo 10А IP20 10AX черн. матов. IEK 782474 Legrand

Выключатель двухклавишный 10А 250В винтовые зажимы накладной монтаж черный матовый от Legrand (группа IEK), артикул 782474 - надёжное решение для управления двумя световыми или бытовыми нагрузками в жилых и общественных помещениях. Устройство выполнено из термопласта, имеет матовую отделку и подходит как для открытой, так и для скрытой проводки.

Назначение и область применения

Этот выключатель предназначен для коммутации двух независимых электрических цепей. Чаще всего используется для управления: - двумя группами освещения (например, основной свет и подсветка); - вентиляцией и освещением в одной точке; - бытовыми приборами, требующими отдельного управления. Подходит для установки в квартирах, офисах, школах, больницах и других объектах с нормальной влажностью и температурой. Монтируется на стену - идеален там, где невозможно или невыгодно делать штробы.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт при напряжении 220–250 В;
• Напряжение: 250 В переменного тока - соответствует стандартным сетям в России и странах СНГ;
• Количество клавиш: две - каждая управляет своей цепью независимо;
• Способ подключения: винтовые зажимы - обеспечивают прочное соединение с медными проводами сечением до 2,5 мм2;
• Схема подключения: 2×1-полюс - два однополюсных переключателя в одном корпусе;
• Габариты: 35×65×65 мм - компактный размер, легко помещается в ограниченном пространстве;
• Материал корпуса: термопласт - устойчив к механическим воздействиям и нагреву;
• Цвет: черный матовый (9005) - маскирует следы пыли и царапин, гармонирует с современным интерьером;
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли;
• Подсветка клавиш: да, в положении «включено» - позволяет находить выключатель в темноте;
• Состав: без галогенов - безопасен при возгорании, не выделяет токсичных паров;
• Крепление: винтовое - фиксируется на стене с помощью саморезов через отверстия в корпусе;
• Количество модулей: 0 - не совместим с DIN-рейкой, предназначен исключительно для накладного монтажа.

Совместимость и монтаж

Установка выполняется на ровную поверхность - бетон, кирпич, ГКЛ, деревянную обрешётку. Для монтажа нужны: - дрель с насадкой для сверления отверстий под дюбели; - саморезы (не входят в комплект); - отвёртка для затяжки винтовых зажимов. Провода зачищаются на 8–10 мм, вставляются в клеммы и плотно зажимаются. Нельзя использовать многожильные провода без наконечников - возможна деформация и плохой контакт. Работает с любыми типами проводки: открытой (в кабель-каналах) и скрытой (при наличии ниши под выключатель). Крепится только на поверхность - не встраивается в стену.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для внутреннего использования в условиях сухих помещений. Степень защиты IP20 исключает риск поражения током при случайном касании, но не защищает от попадания влаги - **не применяйте** в ванных комнатах, кухнях без защиты от брызг, на улице или в сырых подвалах. Отсутствие галогенов снижает опасность при пожаре. Соответствует международным стандартам IEC 60669-1.

Преимущества

• Две клавиши в одном устройстве - экономят место на стене и уменьшают количество проходящих проводов;
• Матовая поверхность - не бликует, не оставляет отпечатков пальцев;
• Подсветка клавиш - удобна ночью, особенно в коридорах и спальнях;
• Прочная конструкция из термопласта - не трескается при ударах и не деформируется при нагреве;
• Винтовые зажимы - надёжнее, чем пружинные, особенно при длительной эксплуатации;
• Чёрный цвет - универсально сочетается с большинством дизайнов интерьера.

Ограничения применения

• Не предназначена для влажных зон - IP20 недостаточно для ванных комнат, бань, уличных площадок;
• Не работает с высокочастотными нагрузками (LED-драйверы, импульсные блоки питания) без предварительной проверки совместимости - возможны помехи и преждевременный выход из строя;
• Не совместим с автоматическими системами управления (умный дом) - не имеет электронных входов или протоколов связи;
• Не встраивается - нельзя заменить на встроенные аналоги без переделки стены;
• Запрещён монтаж в местах с частыми вибрациями (например, рядом с двигателями, компрессорами) - может ослабнуть контакт.

Примеры использования

• Управление потолочным светом и бра в спальне;
• Включение вытяжки и верхнего света на кухне (если есть защита от брызг вне зоны 1);
• Освещение туалета + вентилятор в прихожей;
• Контроль двух зон освещения в офисе - рабочего стола и зоны отдыха;
• Управление светом в коридоре и на лестнице одним устройством.

Практические советы

• Перед монтажом обязательно отключите питание - даже при низком токе риск удара существует;
• Используйте провода сечением 1,5–2,5 мм2 - более тонкие могут перегреваться, более толстые не войдут в зажим;
• Затягивайте винты равномерно - переусиливать нельзя, можно повредить пластик;
• Если провод многожильный - используйте наконечники типа ПВ или ПК;
• Проверьте соответствие нагрузки: 10 А = максимум 2,2 кВт на одну цепь - не подключайте сразу несколько мощных приборов;
• При замене старого выключателя - сравните размеры: 35×65×65 мм - новый должен закрывать все отверстия в стене.
