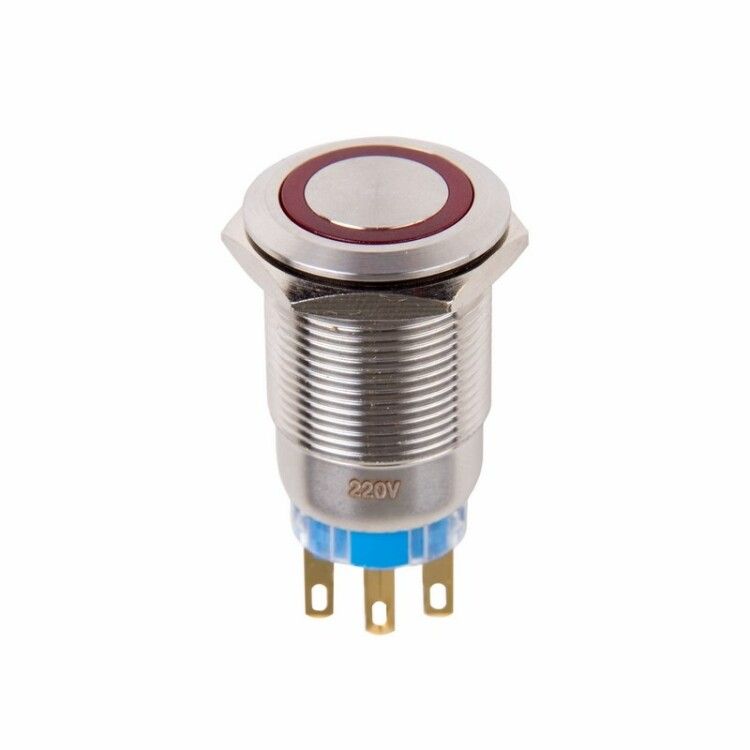

Кнопка антивандальная d19 250В с фикс. (5с) ON-OFF/OFF-ON подсветка красн. Rexant 36-3440 MEET

Кнопка антивандальная REXANT с диаметром 19 мм и подсветкой красным светодиодом - это надёжное устройство для управления электрическими цепями до 250 В в условиях повышенной нагрузки и вандализма. Артикулы etm36-3440 и 36-3440 соответствуют серийному решению REXANT, предназначенном для промышленного и общественного оборудования.

Назначение и область применения

Кнопка антивандальная REXANT используется для включения и выключения электрических цепей с ручным управлением. Применяется там, где важна устойчивость к механическому воздействию: на производственных линиях, в лифтах, у дверных проёмов, на пультах управления станков, конвейеров и автоматизированных системах. Красная подсветка позволяет легко определить текущее состояние устройства даже в плохих условиях освещённости.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока (AC)
• Номинальный ток: 5 А
• Тип переключения: ON-OFF / OFF-ON (двухпозиционная с фиксацией)
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Общее число контактов в группе: 3 (включает общий контакт)
• Тип индикации: красный светодиод (LED)
• Степень защиты: IP67 (полная герметичность от пыли и временного погружения в воду)
• Рабочая температура: от –25 C до +85 C
• Механический ресурс: 10 000 циклов включения-выключения
• Диаметр установочного отверстия: 19 мм
• Глубина установки: 34,6 мм
• Тип толкателя: цилиндрический, плоский
• Тип подключения: плоский штекерный разъём
• Способ монтажа: пайка
• Конструкция линзы: круглая

Совместимость и монтаж

Кнопка антивандальная REXANT монтируется в панель через отверстие диаметром 19 мм. Толщина панели должна находиться в пределах 0,5–10 мм. Устройство крепится без винтов - за счёт фланца и зажимного механизма внутри корпуса. Для соединения проводов предусмотрен плоский штекерный разъём; при необходимости возможна пайка непосредственно к выводам. Не требует дополнительных крепёжных элементов. Убедитесь, что толщина панели не превышает 10 мм - иначе кнопка не будет плотно фиксироваться.

Безопасность и стандарты

Степень защиты IP67 гарантирует работу в запылённых и влажных средах, включая периодическое попадание воды. Корпус выполнен из прочного металла, обеспечивающего устойчивость к ударным нагрузкам и попыткам вандализма. Температурный диапазон от –25 C до +85 C позволяет использовать кнопку в холодных и жарких помещениях, включая неотапливаемые объекты. Соответствует требованиям к промышленным коммутационным устройствам.

Преимущества

• Металлический корпус обеспечивает высокую механическую прочность и долговечность
• Фиксированное положение (не самовозврат) исключает случайное отключение
• Подсветка LED сохраняет яркость при длительной работе и потребляет мало энергии
• Защита IP67 снижает необходимость в обслуживании и продлевает срок службы
• Штекерный разъём ускоряет подключение и замену без пайки

Ограничения применения

• Не предназначена для работы с постоянным током (DC) - только переменный ток AC до 250 В
• Максимальный ток - 5 А; превышение вызывает перегрев и выход из строя
• Пайка - единственный рекомендованный способ подключения; другие методы (например, клеммы) не предусмотрены конструкцией
• Не подходит для установки в панели толще 10 мм - невозможно полноценное закрепление
• Фиксация работает только в двух положениях: ON-OFF и OFF-ON; режим “мгновенный” (без фиксации) недоступен

Примеры использования

• Управление питанием станка на заводе - кнопка остаётся включённой после нажатия, пока оператор не нажмёт её снова
• Аварийный останов в лифте - красная подсветка видна даже при аварийном освещении
• Входной контроллер в складском помещении - устойчива к грязи, влаге и случайным ударам
• Пульт управления насосной станцией - надёжна в условиях высокой влажности и перепадов температур

Практические советы

• Перед монтажом проверьте глубину отверстия - 34,6 мм должны полностью вместить корпус кнопки
• При использовании в условиях сильной вибрации дополнительно зафиксируйте провода, чтобы избежать отрыва штекера
• Не используйте кнопку в качестве главного рубильника - она рассчитана на частое включение, но не на отключение больших токов нагрузки
• При замене старой кнопки убедитесь, что новый артикул (etm36-3440 или 36-3440) совпадает по габаритам и типу подключения
• Для увеличения срока службы избегайте частого нажатия более 10 раз в минуту - это снижает износ внутренних механизмов
