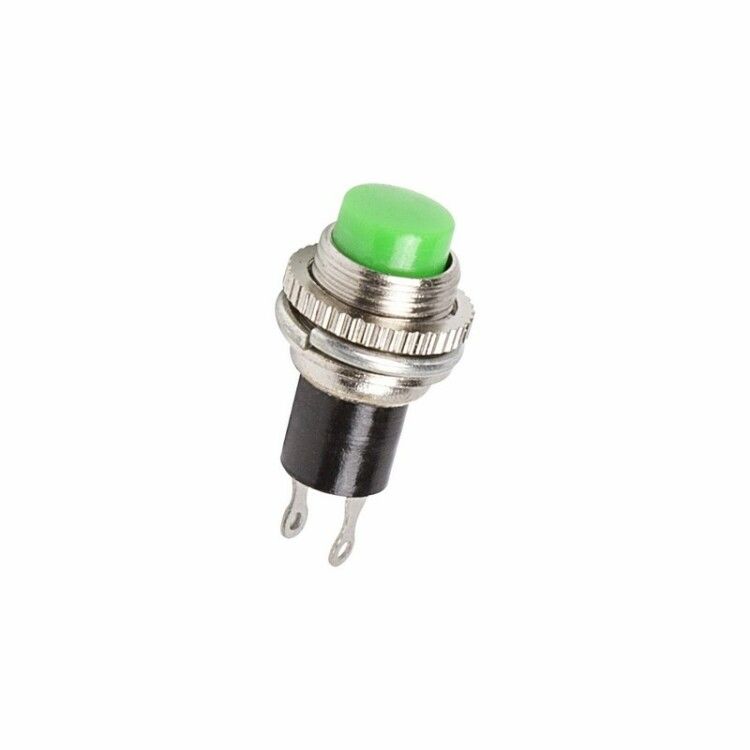

Выключатель-кнопка металл 220В 2А (2с) OFF-(ON) d10.2 зел. Mini (RWD-213) Rexant 36-3333 MEET

Выключатель-кнопка REXANT RWD-213 — это металлический коммутационный элемент с самовозвратом, рассчитанный на работу в сетях переменного тока 220 В. Простая, прочная и компактная конструкция делает его подходящим решением для установки на панелях оборудования, где требуется надежное включение/выключение цепи. Артикул RWD-213 используется там, где важна долговечность и минимализм дизайна.

Назначение и область применения

Выключатель-кнопка REXANT RWD-213 предназначен для ручного включения и автоматического выключения электрических цепей переменного тока. Он работает в режиме “нажал — включено, отпустил — выключено” (OFF-(ON)). Подходит для использования в устройствах, требующих временного замыкания цепи: аудиоаппаратуре, блоках питания, станках, контрольных панелях, автомобильной электронике, промышленном оборудовании.

Технические характеристики

• Номинальное напряжение: 220 В AC (до 250 В)
• Номинальный ток: 2 А
• Тип переключения: OFF-(ON) — моментальный контакт при нажатии, размыкание при отпускании
• Количество контактных групп: 1
• Число контактов: 2 (одна пара — нормально разомкнутые)
• Механизм: с самовозвратом, без фиксации
• Степень защиты: IP30 — защита от крупных твердых предметов, но не от воды и пыли
• Установочный диаметр: 10,2 мм
• Габариты корпуса: 10×10×8,2 мм
• Цвет кнопки: зеленый
• Цвет переднего кольца: хромированный
• Рабочий температурный диапазон: от –25 °C до +85 °C
• Электрический ресурс: 10 000 циклов включения/выключения
• Подключение: припаянные флажковые выводы
• Лампа встроена: нет

Совместимость и монтаж

Выключатель-кнопка REXANT RWD-213 устанавливается в отверстие диаметром 10,2 мм в панели толщиной от 0,5 до 3 мм. Для крепления используются штатные защелки на корпусе — винты не требуются. После установки провода подсоединяются пайкой к флажковым выводам. Убедитесь, что толщина панели соответствует допустимому диапазону — слишком тонкая панель не обеспечит достаточной жесткости, а слишком толстая — помешает защелкам сработать.

Безопасность и стандарты

Степень защиты IP30 означает, что устройство не защищено от попадания воды и мелкой пыли. Его нельзя использовать во влажных средах, на улице или в условиях повышенной запыленности. Напряжение 220 В требует соблюдения правил электробезопасности при монтаже — работа должна выполняться при отключенном питании.

Преимущества

• Металлический корпус повышает механическую прочность и срок службы
• Плоская форма кнопки снижает риск случайного нажатия
• Зеленый цвет кнопки и хромированное кольцо обеспечивают хорошую визуальную узнаваемость
• Отсутствие необходимости в винтах ускоряет сборку
• Работает в широком температурном диапазоне — подходит для промышленных условий

Ограничения применения

• Не подходит для постоянного включения — механизм не имеет фиксации
• IP30 исключает применение в помещениях с высокой влажностью, на улице, в пыльных цехах
• Нет индикации состояния — невозможно определить, включен ли прибор, кроме визуального наблюдения
• Пайка требует навыков — не рекомендован для быстрой замены без паяльника
• Максимальный ток 2 А — не подходит для нагрузок выше 400–500 Вт при 220 В

Примеры использования

• Кнопка включения/выключения аудиоусилителя
• Автоматическое отключение тестового режима в блоке питания
• Ручной запуск конвейера на производстве
• Переключение между режимами работы в диагностическом оборудовании
• Временный сброс системы в контроллере

Практические советы

• При монтаже проверьте точность сверления отверстия — даже небольшое расхождение (>0,3 мм) может затруднить установку
• Избегайте перегрузки по току — длительная работа близко к пределу 2 А сокращает ресурс
• При пайке используйте маломощный паяльник (не более 40 Вт) и не нагревайте выводы дольше 3 секунд — можно повредить внутренние контакты
• Если нужна фиксация в рабочем состоянии — выбирайте модель с фиксацией, а не RWD-213
• Для защиты от внешних воздействий устанавливайте выключатель-кнопку REXANT RWD-213 внутри закрытого корпуса
