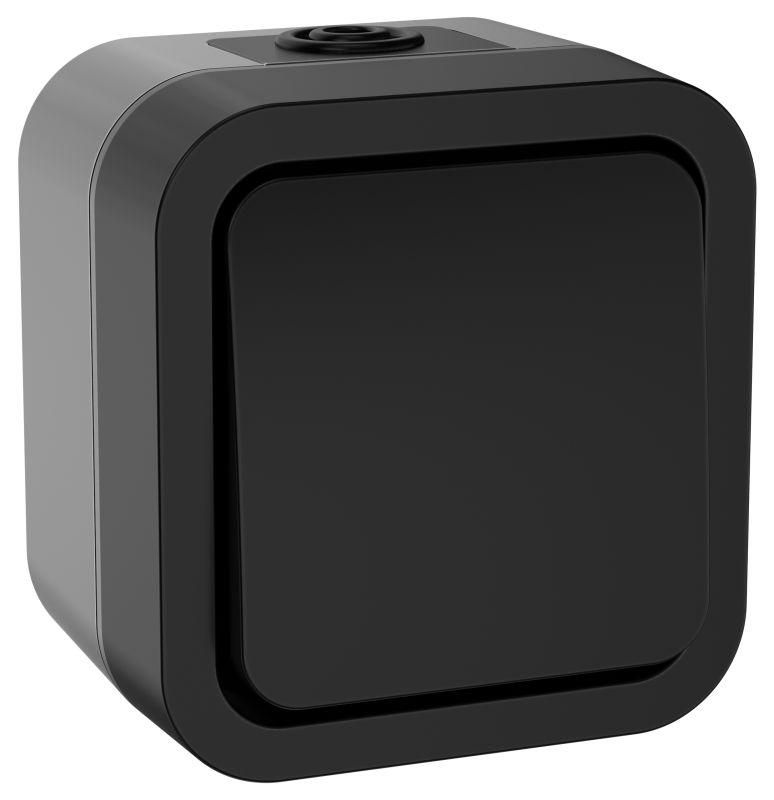

Выключатель кнопочный 1-кл. ОП TORS TS110 10А IP55 графит IEK TS-V14-0-10-55-K53

Выключатель кнопочный 1-кл. 10А IP55 TS110 графит от IEK - надежное устройство для управления электрооборудованием в условиях высокой влажности и запыленности. Артикул ts-v14-0-10-55-k53 предназначен для открытой установки и рассчитан на длительную работу в промышленных и бытовых средах.

Назначение и область применения

Выключатель кнопочный 1-кл. 10А IP55 TS110 графит используется для коммутации цепей переменного тока до 250 В и током до 10 А. Подходит для управления светом, маломощными двигателями, насосами, вентиляторами и другим оборудованием. Применяется там, где требуется защита от пыли и брызг воды - в гаражах, мастерских, на складах, в накрытых рабочих зонах, на террасах и других местах с повышенной влажностью или запыленностью.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузками мощностью до 2,5 кВт при 250 В
• Номинальное напряжение: 250 В - совместим с сетями 220–240 В
• Количество клавиш: одна - однокнопочное управление включением/выключением
• Количество полюсов: один - переключает одну фазу
• Степень защиты IP55 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды из любого направления
• Тип включения: клавиша-качель - механический рычаг с четким щелчком
• Тип комплектации: механизм - требует установки в корпус или нишу
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Габариты: 75×87×60 мм - компактный размер для удобного монтажа
• Цвет: графит - матовый темный оттенок, маскирующий следы загрязнений
• Покрытие поверхности: необработанное - без антикоррозийного или декоративного слоя; поверхность металлическая

Совместимость и монтаж

Выключатель 1-кл. 10А IP55 TS110 графит имеет винтовое крепление и предназначен для открытой установки. Устанавливается в специальные корпуса серии TORS или аналогичные с отверстием под диаметр механизма (посадочный диаметр соответствует стандартным размерам для таких выключателей). Для монтажа потребуется отвертка и доступ к проводам. Не предназначена для скрытой установки в стену - требуется внешний корпус. Клеммы рассчитаны на медные жилы сечением до 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ Р 50030.5.1. Серия TORS прошла испытания на долговечность и безопасность в условиях повышенной влажности и запыленности. Напряжение 250 В обеспечивает допустимый запас для сети 220 В. Не рекомендуется использовать в взрывоопасных зонах или при наличии химически активных паров.

Преимущества

• Высокая степень защиты IP55 - работает даже при постоянном воздействии влаги и пыли
• Простая и проверенная конструкция - минимум деталей, высокая отказоустойчивость
• Долгий срок службы - 10 лет при правильной эксплуатации
• Матовый цвет графит - не выгорает на солнце и не показывает пятна
• Поддерживается серия TORS - легко заменить или дополнить другими элементами той же линейки

Ограничения применения

• Не подходит для установки в помещениях с постоянным контактом с водой - например, в банях, душевых, на улице без навеса
• Не предназначен для частого включения/выключения более 10 раз в минуту - риск перегрева контактов
• Не работает с постоянным током выше 30 В - только переменный ток до 250 В
• Не имеет встроенного корпуса - обязательно нужен внешний кожух или распределительная коробка
• Не рекомендован для использования в системах автоматизации с импульсным управлением - только ручное включение

Примеры использования

• Управление освещением в гараже или на крыльце
• Включение насоса для полива на даче под навесом
• Ручной старт/остановка вентилятора в мастерской
• Коммутирование конвейера на складе с ограниченной защитой от пыли
• Запуск сварочного аппарата в ремонтной зоне

Практические советы

• Перед монтажом убедитесь, что посадочное отверстие в корпусе соответствует габаритам механизма (75×87 мм)
• Используйте кабель с медными жилами сечением 1,5–2,5 мм2 - больше не требуется, меньше снижает надежность соединения
• Затягивайте клеммы равномерно - переусиливать нельзя, чтобы не повредить контактную группу
• Проверьте целостность изоляции перед первым включением - особенно после перевозки или хранения во влажном месте
• Если планируете использование на улице - выбирайте корпус с классом защиты IP65 и уплотнителем входа кабеля
• Выключатель 1-кл. 10А IP55 TS110 графит можно сочетать с другими изделиями серии TORS - это упрощает обслуживание и замену
