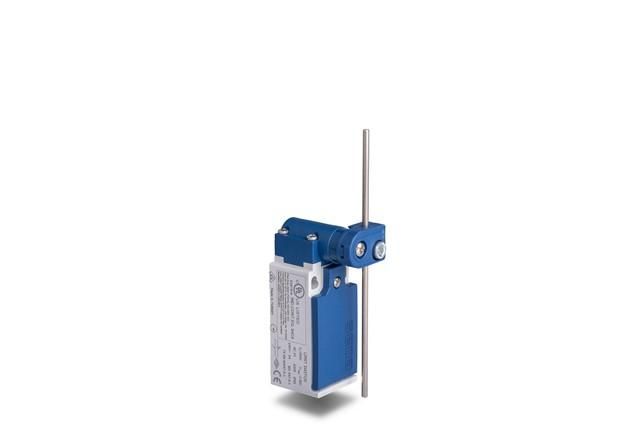

Выключатель концевой L5K13REM121 EMAS

Выключатель концевой EMAS L5K13REM121 - механический устройство для фиксации положения движущихся частей оборудования, например, на станках, конвейерах или автоматических линиях. Он надежно сигнализирует о достижении предельного положения и обеспечивает безопасную остановку механизма.

Назначение и область применения

Выключатель концевой EMAS L5K13REM121 используется для контроля крайних положений в механических системах. Когда движущийся элемент (например, толкатель, рычаг или шток) контактирует с активатором выключателя, он замыкает или размыкает электрическую цепь. Это позволяет управлять работой двигателя, останавливать механизм или запускать следующий этап цикла.

Подходит для установки на оборудование с жесткими ударными нагрузками: металлорежущие станки, грузоподъемники, системы перемещения ленточных конвейеров, двери лифтов, автоматические ворота.

Технические характеристики

• Тип: механический концевой выключатель с роликовым активатором
• Количество контактов: 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO)
• Максимальный коммутируемый ток: 5 А при переменном токе 250 В
• Степень защиты: IP67 - полностью защищен от пыли и временного погружения в воду
• Рабочая температура: от -25C до +80C
• Материал корпуса: термостойкая пластмасса
• Активатор: роликовый с поворотным механизмом
• Механический ресурс: более 1 млн циклов

Совместимость и монтаж

Выключатель концевой EMAS L5K13REM121 монтируется на раму или опорную поверхность с помощью двух крепежных отверстий под болты M4. Учитывайте посадочные размеры - расстояние между отверстиями составляет 40 мм.

Подключение осуществляется через два входящих провода: один для NC-контакта, второй для NO-контакта. Для работы требуется внешняя цепь управления - сам выключатель не содержит внутреннего питания.

Убедитесь, что направление движения активируемого элемента совпадает с осью ролика. Неправильная ориентация снижает срок службы активатора.

Безопасность и стандарты

Выключатель концевой соответствует требованиям безопасности EN 60947-5-1 для аппаратов управления. Сертифицирован для использования в промышленной среде с повышенными требованиями к надежности.

Преимущества

• Высокая механическая прочность корпуса и активатора - выдерживает многократные удары
• Защита IP67 позволяет использовать в условиях высокой запыленности и влажности
• Четкая и воспроизводимая срабатываемость благодаря роликовому механизму
• Два типа контактов (NO+NC) обеспечивают гибкость в проектировании цепей управления

Ограничения применения

• Не предназначен для частых переключений выше 60 циклов/мин - возможен износ ролика
• Не рекомендуется для применения в взрывоопасных зонах - отсутствует взрывозащита
• Не работает с низковольтными сигналами менее 5 В - требует минимального порогового напряжения для надежного переключения
• Не следует использовать в условиях постоянного воздействия химически агрессивных жидкостей - материал корпуса не рассчитан на кислоты и щелочи

Примеры использования

• На конвейере: остановка ленты при достижении крайней точки загрузки
• На станке: фиксация положения стола перед началом операции сверления
• На дверях лифта: проверка закрытия дверей перед запуском
• На автоматической линии: подтверждение завершения перемещения детали в сборочном модуле

Практические советы

• Перед установкой проверьте свободный ход активатора - он должен двигаться без заеданий
• Избегайте прямого попадания воды на корпус под давлением - хотя IP67 допускает временное погружение, длительный поток воды может нарушить герметичность
• Для долгой службы регулярно осматривайте ролик на предмет износа - особенно при работе с металлическими поверхностями
• Если нужна более мягкая реакция на контакт - используйте демпферирующие прокладки между активатором и объектом
• Запомните: EMAS L5K13REM121 - это не сенсор, а механический переключатель. Его работа зависит от точного контакта с движущимся элементом.
