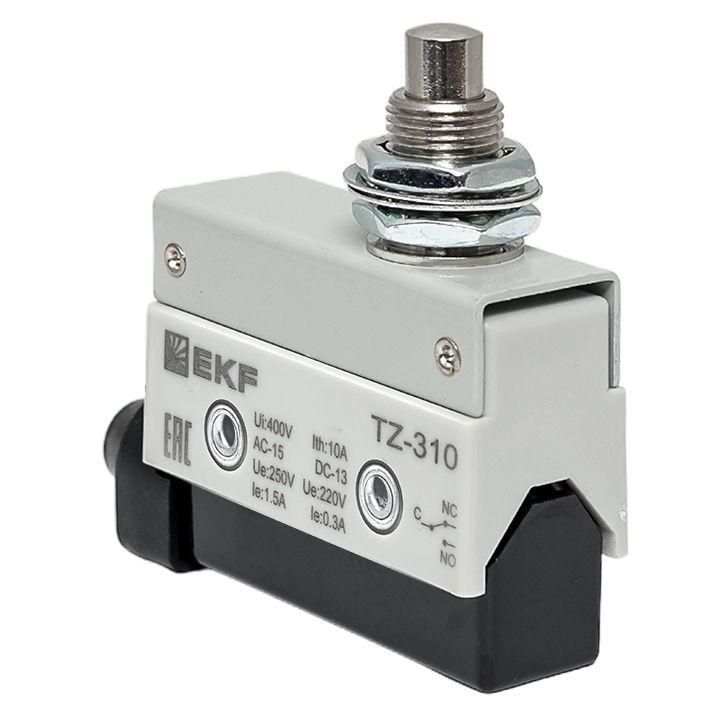

Выключатель концевой TZ-310 EKF

Концевой выключатель EKF tz-310 — это надёжный механический коммутационный элемент с металлическим корпусом и мгновенным переключением, предназначенный для контроля положения подвижных узлов в автоматизированных системах. Устройство сочетает один нормально открытый и один нормально замкнутый контакт, что делает его универсальным решением для задач управления и сигнализации.

Назначение и область применения

Концевой выключатель EKF tz-310 используется для фиксации и передачи информации о достижении предельного положения движущихся компонентов: дверей, люков, столиков, рычагов, конвейеров и других механизмов. Применяется в цепях управления, сигнализации и безопасности. Подходит для установки на промышленном оборудовании, где требуется точная и быстрая реакция на механическое воздействие.

Технические характеристики

• Тип переключения: мгновенный — контакт замыкается/размыкается сразу при срабатывании, без задержки;
• Тип привода: толкатель — активируется прямым давлением, подходит для вертикальной и горизонтальной установки;
• Количество контактов: два — 1 нормально открытый (НО) и 1 нормально замкнутый (НЗ);
• Номинальный ток: до 8 А при 24 В постоянного тока; до 10 А при 125 В переменного тока; до 1,5 А при 230 В переменного тока; до 0,3 А при 230 В постоянного тока;
• Подключение: зажимаемый — провода фиксируются в клеммах без пайки, удобно для монтажа и обслуживания;
• Материал корпуса: металл — обеспечивает прочность, устойчивость к ударным нагрузкам и долгий срок службы;
• Степень защиты: IP40 — защищён от твёрдых частиц крупнее 1 мм, но не от воды и пыли в значительных количествах;
• Рабочая температура: от –10 °C до +80 °C — допустимо использование в большинстве промышленных помещений;
• Соответствие: DIN EN 50041 — стандарт для концевых выключателей в Европе и странах СНГ.

Совместимость и монтаж

Концевой выключатель EKF tz-310 совместим со всеми типами кабелей сечением до 2,5 мм², которые можно зажать в клеммах. Для монтажа необходим доступ к месту срабатывания — толкатель должен находиться на пути движения детали, которая будет его нажимать. Крепление осуществляется через два крепёжных отверстия в корпусе. Учитывайте посадочные габариты: устройство требует свободного хода толкателя без заклинивания. Не рекомендуется использовать в условиях сильной вибрации без дополнительной фиксации.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта DIN EN 50041 и ГОСТ IEC 60947-5-1-2014, что гарантирует безопасную работу в цепях управления. Металлический корпус снижает риск возгорания при аварийных режимах. Однако из-за степени защиты IP40 не предназначен для работы во влажных средах, на улице или в помещениях с высокой запылённостью.

Преимущества

• Металлический корпус повышает механическую стойкость — выдерживает удары и перегрузки;
• Мгновенное переключение обеспечивает точность срабатывания даже при медленном движении;
• Наличие двух типов контактов (НО+НЗ) позволяет использовать одно устройство в нескольких схемах — например, для одновременной сигнализации и остановки;
• Зажимные клеммы исключают необходимость пайки — ускоряет сборку и упрощает замену;
• Широкий диапазон рабочих токов — подходит как для слаботочных цепей управления, так и для мощных исполнительных устройств.

Ограничения применения

• Не применяется в условиях повышенной влажности, брызг, паров или пыли — степень защиты IP40 недостаточна;
• Не рассчитан на длительную работу при токе выше указанных номиналов — особенно опасно превышение тока при 230 В постоянного тока;
• Толкатель требует прямого контакта — нельзя применять там, где невозможно точно направить усилие;
• Не подходит для взрывоопасных зон — отсутствует сертификация Ex.

Примеры использования

• Фиксация крайнего положения двери шкафа в системе автоматического освещения;
• Остановка конвейера при достижении изделия определённой точки;
• Сигнализация открытия крышки станка для включения системы безопасности;
• Контроль положения регулируемого стола в сварочном комплексе.

Практические советы

• Перед установкой проверьте, чтобы толкатель двигался свободно — без трения или перекоса;
• Используйте этот концевой выключатель EKF tz-310 в цепях с малым током для продления срока службы контактов — особенно при работе с постоянным током;
• При необходимости герметизации места монтажа используйте внешние уплотнители — сам выключатель не имеет защиты от жидкости;
• При замене старого устройства — сравнивайте тип контактов и силовые параметры: EKF tz-310 не всегда является прямой заменой для моделей с другими значениями тока.
