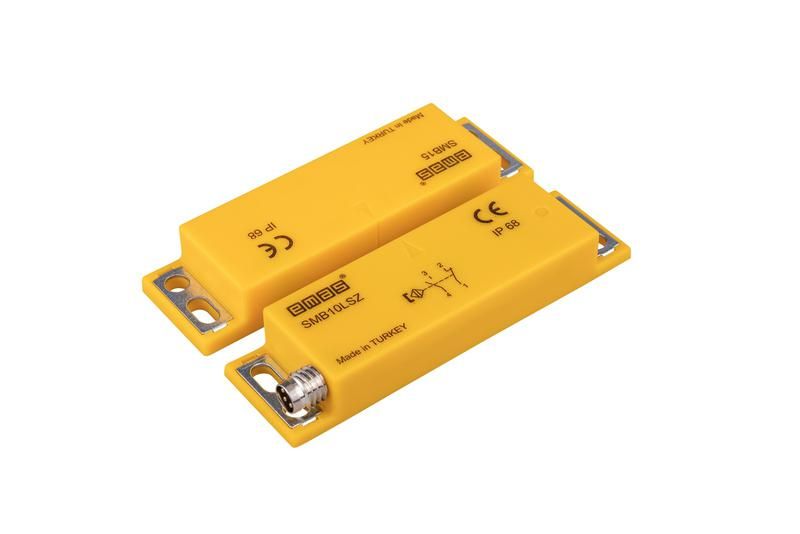

Выключатель магнитный с разъемом M8 1НЗ+1НО расстояние срабатывания 5мм пластик. EMAS SMB10LSZ-B15

Выключатель магнитный EMAS smb10lsz-b15 - устройство для бесконтактного определения положения металлических объектов в автоматизированных системах. Благодаря герметичному пластиковому корпусу с защитой IP68 и двум типам контактов, он надежно работает в условиях повышенной запыленности, влажности и внешних воздействий.

Назначение и область применения

Выключатель магнитный EMAS smb10lsz-b15 используется для фиксации положения движущихся деталей - например, поршней цилиндров, заслонок, тележек на конвейерах или элементов станков. Он реагирует на наличие магнита вблизи, что позволяет работать без механического контакта и избежать износа. Подходит для установки в средах с брызгами воды, пылью, маслом и другими загрязнениями.

Технические характеристики

• Тип контактов: один нормально замкнутый (NC) и один нормально разомкнутый (NO)
• Расстояние срабатывания: 5 мм - минимальное расстояние до магнита, при котором происходит переключение
• Корпус: пластиковый, устойчивый к химическим веществам и ударным нагрузкам
• Степень защиты: IP68 - полностью защищен от пыли и может длительно находиться под водой
• Подключение: встроенный разъем M8 - стандартизованный быстроразъемный интерфейс для подключения к контроллерам
• Максимальная коммутируемая мощность: указана производителем для каждого типа контакта - требуется проверить в документации устройства

Совместимость и монтаж

Выключатель магнитный EMAS smb10lsz-b15 совместим со всеми системами управления, поддерживающими сигналы от индуктивных датчиков с разъемом M8. Для монтажа необходимо:

• Установить выключатель так, чтобы магнит находился на расстоянии не более 5 мм от рабочей поверхности
• Использовать только немагнитные материалы вокруг датчика - металл может исказить поле и вызвать ложное срабатывание
• Закрепить корпус с помощью резьбы или крепежных отверстий (если предусмотрены конструкцией)
• Подключить провода через разъем M8 к соответствующему входу контроллера - цветовая маркировка проводов должна соответствовать схеме подключения

Безопасность и стандарты

Выключатель магнитный EMAS smb10lsz-b15 соответствует требованиям международных стандартов для промышленной электроники. Защита IP68 обеспечивает безопасную работу в агрессивных средах, включая мойки и влажные помещения. Устройство не содержит опасных компонентов и не требует специальных мер безопасности при обслуживании.

Преимущества

• Два типа контактов позволяют использовать одно устройство для двух функций - контроля наличия и сигнализации отсутствия объекта
• Герметичный корпус IP68 гарантирует долгую службу даже при постоянном контакте с водой
• Разъем M8 исключает необходимость пайки и ускоряет замену или сервис
• Пластиковый корпус легкий, не коррозирует и не влияет на магнитное поле
• Фиксированное расстояние срабатывания 5 мм обеспечивает предсказуемую реакцию без необходимости регулировки

Ограничения применения

• Не предназначен для работы с неметаллическими объектами - реагирует только на магниты
• Чувствителен к сильным внешним магнитным полям - не рекомендовано размещать рядом с мощными двигателями или сварочными аппаратами
• Не рассчитан на частые механические удары - при установке следует исключить риск повреждения корпуса
• Рабочая температура не указана - перед применением в экстремальных условиях проверьте допустимый диапазон в техпаспорте

Примеры использования

• На конвейере: контроль прохождения контейнеров с установленными магнитами
• В гидравлическом цилиндре: определение крайнего положения штока
• В системе автоматической двери: фиксация открытого/закрытого состояния
• На станках ЧПУ: контроль перемещения стола или инструментальной головки

Практические советы

• Перед установкой проверьте силу магнита - слишком слабый магнит не вызовет срабатывания на 5 мм
• Используйте только оригинальные разъемы M8 - несовместимые адаптеры могут нарушить герметичность
• При монтаже в вибрационных средах закрепите выключатель дополнительно - например, с помощью хомутов или клея
• Для диагностики используйте тестер: при наличии магнита NC-контакт должен замыкаться, NO - размыкаться
• Не забудьте учесть посадочные размеры - разъем M8 имеет стандартный шаг резьбы и диаметр, совпадающий с большинством промышленных кабельных вводов
