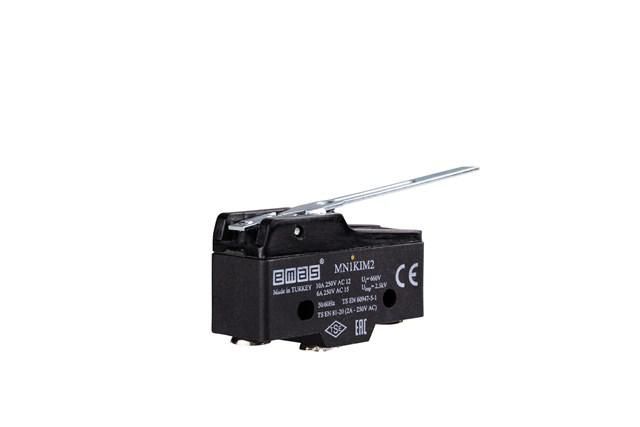

Выключатель-мини с длинным рычажком EMAS MN1KIM2

Выключатель концевой с длинным рычажком от бренда EMAS, артикул mn1kim2 - это надёжный механический выключатель для фиксированного контроля положения механизмов. Подходит для задач, где требуется точное срабатывание при малых усилиях и длительный срок службы даже в условиях высоких нагрузок.

Назначение и область применения

Выключатель концевой с длинным рычажком используется для регистрации окончательного положения движущихся элементов: заслонок, платформ, рычагов, столиков станков. Его длинный рычажок позволяет легко активировать устройство при слабом давлении или на расстоянии, что особенно удобно там, где установить прямой контакт сложно. Применяется в автоматических линиях, конвейерах, упаковочных машинах, системах безопасности.

Технические характеристики

• Номинальное напряжение: 440 В переменного тока
• Номинальный ток: 10 А
• Электрическая стойкость: не менее 100 000 циклов включения/отключения
• Механическая стойкость: не менее 500 000 операций
• Максимальная частота включений: до 60 механических операций в минуту, до 30 электрических
• Рабочая температура: T125 (до +125 C)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Сопротивление контактов: ≤15 МОм
• Диэлектрическая прочность: 1500 В переменного тока в течение 1 минуты
• Относительная влажность: до 80%
• Стандарты: TS 1472, EN 61058-1

Совместимость и монтаж

Выключатель концевой с длинным рычажком имеет стандартную клеммную колодку для подключения проводов. Для монтажа используйте крепёжные отверстия на корпусе - они совместимы с типичными кронштейнами и планками. Учитывайте длину рычажка при выборе места установки: он должен свободно двигаться без заеданий. Не требует внешнего питания - работает как обычный механический переключатель.

Безопасность и стандарты

Выключатель соответствует европейскому стандарту EN 61058-1 и турецкому TS 1472, которые гарантируют безопасность при работе с сетью до 440 В. Диэлектрическая прочность 1500 В обеспечивает защиту от пробоя изоляции при кратковременных скачках напряжения. Температурный класс T125 допускает применение в средах с повышенной температурой - например, рядом с нагреваемыми деталями оборудования.

Преимущества

• Высокая механическая долговечность - до 500 тысяч циклов, что снижает потребность в замене
• Увеличенный рычажок обеспечивает мягкое и надёжное срабатывание даже при минимальном воздействии
• Поддерживает работу при температуре до +125 C - подходит для жёстких условий производства
• Низкое сопротивление контактов минимизирует потери энергии и нагрев

Ограничения применения

• Не предназначен для работы в агрессивных химических средах - материал корпуса не рассчитан на кислоты, щёлочи или растворители
• Частота электрических включений ограничена 30 операциями в минуту - не использовать в устройствах с частым переключением выше этого значения
• Не предназначен для взрывоопасных зон - отсутствует сертификация Ex
• Не рекомендован для применения при влажности выше 80% без дополнительной защиты

Примеры использования

• Фиксация крайних положений стола ЧПУ станка
• Контроль открытия/закрытия люка на пищевой линии
• Остановка конвейера при достижении грузом предельной точки
• Автоматическое отключение двигателя при завершении движения шторы или заслонки

Практические советы

• Перед установкой проверьте, чтобы рычажок не задевал соседние детали - это вызывает преждевременный износ
• Используйте кабели с достаточным сечением для тока 10 А - недостаточно толстый провод может перегреваться
• При монтаже в местах с вибрацией закрепите выключатель дополнительно - например, с помощью контргайки или герметика
• Обращайте внимание на направление действия рычажка: он должен срабатывать именно в нужной плоскости движения механизма
• Выключатель концевой с длинным рычажком EMAS mn1kim2 лучше всего сочетается с контроллерами, поддерживающими нормально разомкнутые (NO) или нормально замкнутые (NC) контакты - убедитесь, что ваша система совместима с этим типом коммутации
