Выключатель нагрузки NXHB-125 1P 63A(R) | 193169 CHINT

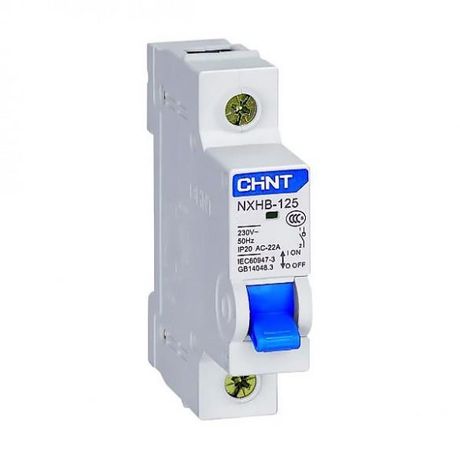

Выключатель нагрузки 1 полюс 63 А NXHB-125 (R) от CHINT предназначен для безопасного включения и отключения электрических нагрузок в распределительных щитах. Этот аппарат обеспечивает механическое отсоединение цепи при обслуживании и подходит для постоянной работы при токе до 63 А. Артикул 193169 соответствует модели NXHB-125, которая широко применяется в промышленных и бытовых системах.

Назначение и область применения

Выключатель нагрузки NXHB-125 (R) используется для ручного коммутирования электрических нагрузок в однофазных цепях переменного тока. Он не предназначен для автоматического отключения при перегрузках или КЗ — это функция автоматических выключателей. Его основная задача — надёжное физическое отключение питания для проведения работ по обслуживанию, ремонту или замене оборудования.

Применяется в качестве вводного аппарата в конечных распределительных щитах жилых домов, офисов, мастерских и производственных помещений. Подходит для управления нагрузками до 14,5 кВт при напряжении 400 В, например: тепловыми приборами, насосами, светильниками, маломощными станками.

Технические характеристики

• Номинальный рабочий ток: 63 А (AC-3, 400 В)
• Номинальный ток длительной нагрузки: 63 А
• Количество полюсов: 1
• Номинальная мощность: 14,5 кВт при 400 В
• Исполнение: рычажное управление с положениями «ВКЛ» / «ОТКЛ»
• Тип подключения: винтовые зажимы для проводов и шин
• Материал корпуса: термостойкий пластик
• Степень защиты: IP20 — защита от доступа пальцев, но не от пыли и воды
• Ширина модуля: 18 мм
• Монтаж: на DIN-рейку 35 мм
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальной нагрузке
• Категория применения: AC21B, AC22A
• Подходит для установки в распределительный щит: да

Совместимость и монтаж

Выключатель NXHB-125 (R) устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются медные провода сечением до 16 мм² или шины типов PIN и FORK. Винтовые зажимы обеспечивают надёжный контакт при правильном моменте затяжки — не переусердствуйте, чтобы не повредить резьбу.

Устройство совместимо с другими компонентами серии NXHB-125: можно собирать многоступенчатые щиты, используя однополюсные, двухполюсные и трёхполюсные версии. Учитывайте, что этот выключатель не имеет встроенной защиты — он работает только как разъединитель.

Безопасность и стандарты

Выключатель NXHB-125 (R) соответствует требованиям международных стандартов IEC 60947-3 и GOST R 50030.3. Сертифицирован для эксплуатации в условиях загрязнения уровня 2 — то есть в помещениях с нормальной степенью запылённости, без агрессивных паров и капель жидкости.

IP20 означает, что устройство нельзя использовать во влажных местах, на улице или в цехах с брызгами воды. Для таких условий требуются устройства с IP65 и выше.

Преимущества

• Чётко выраженные положения «ВКЛ» и «ОТКЛ» позволяют легко определить состояние цепи визуально
• Компактная ширина 18 мм экономит место в щите
• Высокая механическая долговечность — до 8500 операций
• Простая установка на DIN-рейку без дополнительных креплений
• Гарантированное физическое отключение — важное требование безопасности при работе с оборудованием

Ограничения применения

• Не предназначен для отключения токов короткого замыкания — обязательно используйте вместе с автоматическим выключателем
• Не защищён от влаги и пыли (IP20) — запрещено применение в сырых, открытых или грязных средах
• Не регулируется — нельзя изменить порог срабатывания или время задержки
• Не подходит для частого включения/отключения (более 1–2 раз в день) — высокая электрическая износостойкость всего 1500 циклов

Примеры использования

• Вводной выключатель в щите квартиры для отключения группы розеток
• Отключающий аппарат перед станком с двигателем 11 кВт
• Разъединитель для автономного освещения в цеху
• Компонент в щите кондиционера с мощностью до 14,5 кВт

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером
• При подключении проводов оставляйте свободный конец длиной 10–15 мм — так проще попасть в зажим
• Не используйте многожильные провода без наконечников — они могут деформироваться при затяжке
• Если требуется более высокая степень защиты, выбирайте модель NXHB-125 с IP65
• При сборке щита помните: один выключатель NXHB-125 (R) занимает 1 модуль (18 мм), поэтому планируйте количество полюсов заранее
• Обязательно сочетайте этот выключатель с автоматом на 63 А — он обеспечит защиту от перегрузок и КЗ
