Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIIз-ПТ1.2 УХЛ2 EKF Stingray | vnal-10-630-20-IIIz-pt1.2

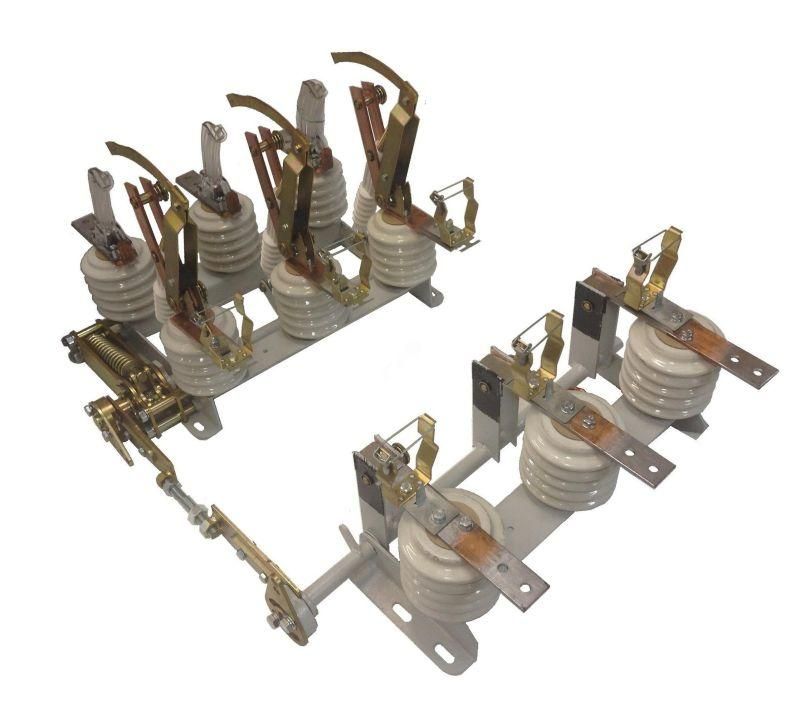

Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIIз-ПТ1.2 УХЛ2 от EKF - устройство для безопасного коммутации нагрузки в распределительных сетях 10 кВ с изолированной нейтралью. Предназначен для постоянной эксплуатации внутри помещений, оснащен механическим приводом и встроенными предохранителями. Артикул vnal-10-630-20-iiiz-pt1.2 соответствует серийному решению Stingray.

Назначение и область применения

Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIIз-ПТ1.2 УХЛ2 используется для включения и отключения электрических цепей под рабочей нагрузкой - то есть когда через него проходит ток. Отличается от разъединителей тем, что способен гасить электрическую дугу при размыкании контактов благодаря специальным камерам. Применяется в КРУ, КТП и других распределительных устройствах 10 кВ, где требуется надежное управление нагрузкой без автоматических систем. Подходит для энергообъектов с изолированной нейтралью: промышленные предприятия, насосные станции, объекты ЖКХ, мини-ЭЦ.

Технические характеристики

• Номинальный ток: 630 А - максимальный длительно допустимый ток при нормальной работе;
• Номинальное напряжение: 10 кВ - класс напряжения сети, для которой рассчитан выключатель;
• Количество полюсов: 3 - трехфазное исполнение, управляет всеми фазами одновременно;
• Наличие предохранителя: да - встроенные высоковольтные предохранители защищают от коротких замыканий;
• Изоляционный материал: фарфор - обеспечивает механическую прочность и электроизоляцию в условиях запыления и перепадов температур;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги; предназначено исключительно для внутренней установки;
• Тип привода: механический - оперирование осуществляется вручную, без электропривода;
• Предварительная сборка: да - устройство поставляется уже собранным, готовым к монтажу;
• Гарантийный срок: 36 месяцев - стандартный срок гарантии от производителя EKF.

Совместимость и монтаж

Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIIз-ПТ1.2 УХЛ2 устанавливается в ячейках КРУ типа КСО или аналогичных металлических корпусах. Для управления используются два ручных привода ПРБД-10, входящих в комплект. Монтаж требует жесткой фиксации на раме или платформе с учетом посадочных размеров фарфоровых изоляторов. Электрические соединения выполняются медными шинами или кабелями сечением, соответствующим току 630 А. Обязательно соблюдать зазоры между фазами согласно ПУЭ для напряжения 10 кВ. Нельзя использовать в открытых помещениях или местах с повышенной влажностью - степень защиты IP20 не предусматривает защиту от внешних воздействий.

Безопасность и стандарты

Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIIз-ПТ1.2 УХЛ2 соответствует требованиям ГОСТ Р 52568-2006 для аппаратов высокого напряжения. Произведен в соответствии с экологическими и технологическими стандартами EKF. Сертифицирован для эксплуатации в условиях климатического исполнения УХЛ2 - умеренный и холодный климат с повышенной влажностью, но только внутри закрытых помещений. Все материалы, включая фарфор, соответствуют требованиям безопасности при работе с высоким напряжением.

Преимущества

• Автоматическое гашение дуги - позволяет отключать нагрузку без риска повреждения контактов;
• Встроенные предохранители - снижают необходимость в дополнительном оборудовании защиты от КЗ;
• Фарфоровая изоляция - долговечна, устойчива к старению и химическим воздействиям;
• Предварительная сборка - экономит время на монтаже и снижает риск ошибок при сборке;
• Гарантия 3 года - подтверждает качество изготовления и контроль на всех этапах производства.

Ограничения применения

• Не применяется вне помещений - IP20 не защищает от воды, пыли и атмосферных воздействий;
• Не предназначен для частого включения/выключения - ограниченная механическая износостойкость привода;
• Не работает в сетях с глухозаземленной нейтралью - только с изолированной;
• Требует ручного управления - нельзя автоматизировать без внешнего привода;
• Не совместим с системами дистанционного управления - отсутствует электропривод и интерфейсы связи.

Примеры использования

• Отключение трансформатора 10/0,4 кВ перед обслуживанием;
• Переключение питания между двумя источниками в КТП;
• Коммутация силового кабеля на участке с изолированной нейтралью;
• Защита двигателя 630 А от КЗ с помощью встроенных предохранителей;
• Аппарат ввода в КРУ-10 кВ на заводе или в тепловой станции.

Практические советы

• Перед первым включением проверьте целостность предохранителей и наличие зазора между контактами;
• Обеспечьте свободный доступ к ручным приводам ПРБД-10 - они должны легко нажиматься без усилий;
• Проверяйте состояние фарфоровых изоляторов ежегодно - трещины или сколы недопустимы;
• Не используйте выключатель для отключения токов короткого замыкания - только предохранители должны срабатывать при КЗ;
• При замене предохранителей обязательно отключите питание и примените средства защиты - работа под напряжением запрещена.
