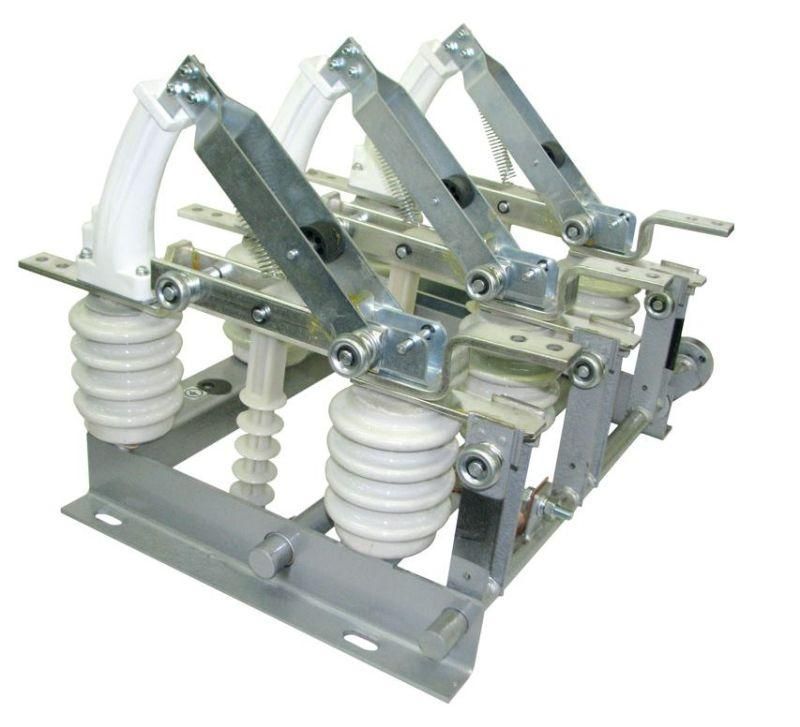

Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIIз УХЛ2 EKF Stingray | vnal-10-630-20-IIIz

Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIIз УХЛ2 Stingray EKF - устройство для безопасного коммутации нагрузки в распределительных сетях 10 кВ с изолированной нейтралью. Отличается надёжным газовым дугогашением, механическим приводом и готовностью к монтажу благодаря предварительной сборке.

Назначение и область применения

Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIIз УХЛ2 Stingray EKF используется для включения и отключения рабочих токов в трёхфазных сетях переменного тока частотой 50–60 Гц. Применяется в КРУ, трансформаторных подстанциях и распределительных пунктах с изолированной нейтралью. Подходит для объектов энергообеспечения: промышленных цехов, насосных станций, жилых микрорайонов, где требуется регулярное управление нагрузкой без автоматических отключений.

Технические характеристики

• Номинальный ток: 630 А - способен работать длительно с такой нагрузкой без перегрева;
• Номинальное напряжение: 10 кВ - рассчитан на использование в сетях среднего класса напряжения;
• Количество полюсов: 3 - обеспечивает коммутацию всех фаз одновременно;
• Изоляционный материал: фарфор - устойчив к внешним воздействиям, не требует обслуживания;
• Тип привода: механический - оперирование вручную, без необходимости внешнего питания;
• Предварительная сборка: да - устройство уже собрано и проверено на заводе, снижает время монтажа;
• Гарантийный срок: 36 месяцев - подтверждает долговечность конструкции;
• Исполнение: IIIз - соответствует климатическому исполнению УХЛ2, допускает работу при температуре от −40C до +40C и повышенной влажности.

Совместимость и монтаж

Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIIз УХЛ2 Stingray EKF поставляется в комплекте с двумя ручными приводами ПРБД-10 - они обеспечивают удобное и безопасное управление с земли. Монтаж выполняется на опорную раму или шасси КРУ. Для правильной установки необходимо соблюдать посадочные размеры, указанные в чертежах производителя. Наличие предварительной сборки исключает необходимость самостоятельной сборки контактов и дугогасительных камер. Подключение первичных проводников - через верхние и нижние выводы, с обязательным использованием изолирующих переходников.

Безопасность и стандарты

Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIIз УХЛ2 Stingray EKF соответствует требованиям ГОСТ 19850 и IEC 62271-107. Обеспечивает безопасное отключение под нагрузкой благодаря газовой дугогасительной камере - это исключает риск возникновения опасной дуги при размыкании цепи. Исполнение УХЛ2 гарантирует устойчивость к конденсату, солевому туману и другим агрессивным условиям окружающей среды. Предусмотрена возможность установки высоковольтных предохранителей для защиты от КЗ - что повышает уровень безопасности всей системы.

Преимущества

• Автоматическое гашение дуги в газовой камере - позволяет отключать нагрузку без риска повреждения контактов;
• Фарфоровая изоляция - не требует периодического осмотра, не боится запыления и влаги;
• Предварительная сборка - экономит до 40% времени на монтаже по сравнению со сборными аналогами;
• Механический привод - работает даже при отсутствии электроэнергии, не зависит от внешних систем управления;
• Совместимость с предохранителями - позволяет использовать как комбинированный аппарат защиты и коммутации.

Ограничения применения

• Не предназначен для автоматического отключения - не имеет реле защиты, не реагирует на перегрузки или КЗ без предохранителей;
• Не применяется в сетях с глухозаземлённой нейтралью - только с изолированной;
• Не рекомендован для частого включения/отключения более 10 раз в день - может снизить срок службы контактной группы;
• Требует ручного управления - не совместим с системами АСУ ТП без дополнительных приводов.

Примеры использования

• Отключение трансформатора 10/0,4 кВ перед плановым ремонтом;
• Переключение питание между двумя источниками в резервной схеме;
• Коммутация нагруженного кабельного участка на промышленном предприятии;
• Защита силового щита с помощью установленных предохранителей - особенно актуально в условиях повышенной пожарной опасности.

Практические советы

• Перед монтажом проверьте целостность фарфоровых изоляторов - трещины недопустимы;
• Обязательно используйте ручные приводы ПРБД-10, входящие в комплект - другие приводы не гарантированно совместимы;
• При установке предохранителей выбирайте тип с номиналом, не превышающим 630 А;
• Проверяйте затяжку болтов соединений после первого включения - тепловые циклы могут вызвать ослабление;
• Для эксплуатации в условиях сильной запылённости - регулярно протирайте поверхность изоляторов сухой тканью.
