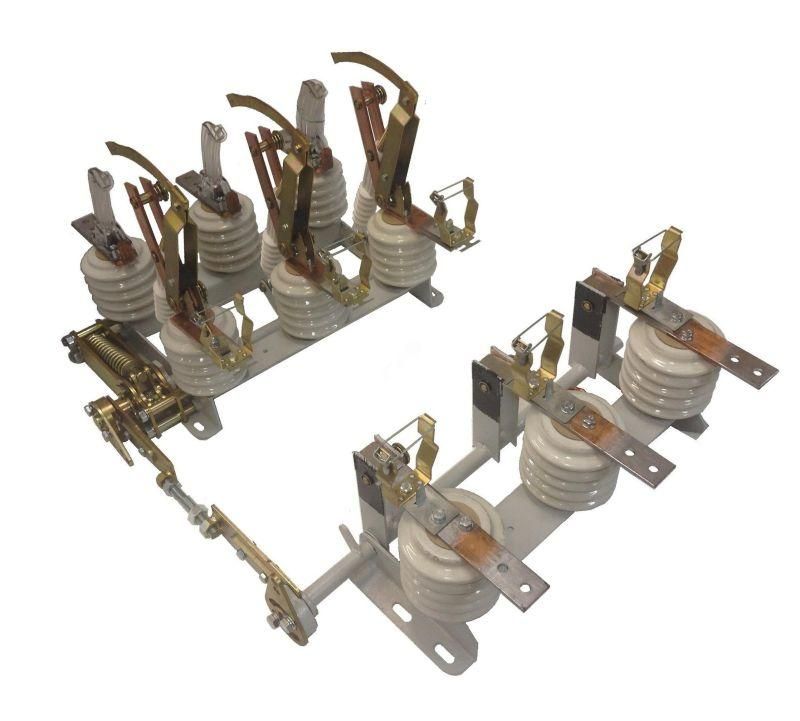

Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIз-ПТ1.2 УХЛ2 EKF Stingray | vnal-10-630-20-IIz-pt1.2

Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIз-ПТ1.2 УХЛ2 от EKF - устройство для безопасного коммутации нагрузки в распределительных сетях 10 кВ с изолированной нейтралью. Он сочетает функции отключения под нагрузкой и защиты от КЗ благодаря встроенным предохранителям, что делает его надёжным решением для промышленных объектов.

Назначение и область применения

Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIз-ПТ1.2 УХЛ2 используется для включения и отключения линий и оборудования под рабочей нагрузкой в трёхфазных сетях переменного тока 10 кВ, 50–60 Гц. Применяется в закрытых распределительных устройствах (ЗРУ) на предприятиях, в энергообъектах, на трансформаторных подстанциях и в системах с изолированной нейтралью. Отличается от обычных разъединителей тем, что способен отключать токи нагрузки - не требует предварительного отключения оборудования.

Технические характеристики

• Номинальный ток: 630 А - позволяет работать с мощными нагрузками без перегрева
• Номинальное напряжение: 10 кВ - рассчитан на использование в средневольтных сетях
• Количество полюсов: 3 - обеспечивает коммутацию всех фаз одновременно
• Тип изоляции: фарфор - устойчив к механическим повреждениям и воздействию окружающей среды
• Тип привода: механический - работает вручную, без внешнего питания
• Наличие предохранителей: да - встроенная защита от коротких замыканий
• Гарантийный срок: 36 месяцев - подтверждает долговечность конструкции
• Исполнение: IIз - предназначено для внутренней установки
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40C до +40C и повышенной влажности

Совместимость и монтаж

Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIз-ПТ1.2 УХЛ2 поставляется полностью собранным - готов к установке. В комплекте идут два ручных привода ПРБД-10, обеспечивающих управление с земли или с площадки обслуживания. Монтаж выполняется на опорную раму или шасси ЗРУ. Для правильной установки необходимо соблюдать требования по изоляционным зазорам и жесткости крепления. Подключение кабелей осуществляется через верхние и нижние выводы - важно проверить соответствие сечений проводников и момент затяжки контактов.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 52568-2006 и другим нормам для высоковольтного оборудования. Автогазовое гашение дуги исключает открытый пламя и снижает риск возгорания. Предохранители защищают оборудование от токов КЗ, а фарфоровая изоляция гарантирует электробезопасность при работе. Обслуживание возможно только после отключения сети и заземления - работа под напряжением запрещена.

Преимущества

• Отключение под нагрузкой - не требуется отключать питание перед операцией
• Встроенные предохранители - комплексная защита без дополнительных устройств
• Механический привод - не зависит от электроэнергии, работает даже при отключении питания
• Фарфоровая изоляция - прочна, не боится влаги и химических воздействий
• Предварительная сборка - экономит время монтажа и минимизирует ошибки

Ограничения применения

• Не предназначен для эксплуатации на открытом воздухе - только внутри помещений (исполнение IIз)
• Не рассчитан на частые циклы включения/отключения - рекомендовано не более 1000 операций в год
• Не поддерживает автоматическое управление - требует ручного управления через приводы
• Не совместим с сетями с глухозаземлённой нейтралью - только с изолированной

Примеры использования

• Отключение трансформатора 10/0,4 кВ для планового техобслуживания
• Переключение питания между двумя источниками в ЗРУ промышленного цеха
• Защита кабельной линии от КЗ в распределительном пункте ЖКХ
• Коммутация нагрузки на участках с ограниченным доступом к автоматическим системам

Практические советы

• Проверьте посадочные размеры перед монтажом - совпадение с рамой ЗРУ критично для герметичности
• При первом включении выполните несколько пробных операций без нагрузки - чтобы убедиться в плавности хода привода
• Регулярно осматривайте контакты и изоляторы - особенно в условиях повышенной запылённости
• Запасные предохранители должны иметь точно такие же номиналы - не используйте аналоги без согласования с заводом-изготовителем
• При длительном простоеПроверьте состояние приводов - смажьте движущиеся части специальной смазкой, подходящей для высоковольтного оборудования
