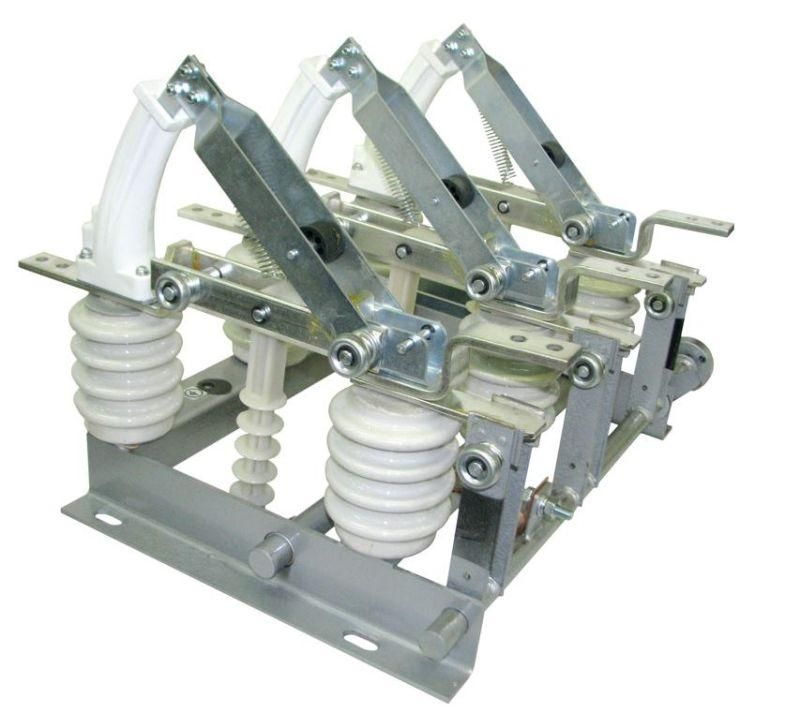

Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIз УХЛ2 EKF Stingray | vnal-10-630-20-IIz

Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIз УХЛ2 Stingray EKF - устройство для безопасного коммутации нагрузки в распределительных сетях 10 кВ с изолированной нейтралью. Отличается надёжным газовым дугогашением, механическим приводом и устойчивостью к внешним условиям, что делает его подходящим для промышленных объектов и подстанций.

Назначение и область применения

Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIз УХЛ2 Stingray EKF используется для включения и отключения рабочих токов в трёхфазных сетях переменного тока частотой 50–60 Гц. Применяется в системах с изолированной нейтралью, где требуется регулярная коммутация под нагрузкой - например, на секциях КТП, в цепях питания трансформаторов, электродвигателей или кабельных линий. В отличие от разъединителей, он способен отключать токи нагрузки благодаря встроенным дугогасительным камерам.

Технические характеристики

• Номинальный ток: 630 А - позволяет работать с мощными нагрузками без перегрева
• Номинальное напряжение: 10 кВ - рассчитан на использование в средневольтных сетях
• Количество полюсов: 3 - обеспечивает коммутацию всех фаз одновременно
• Изоляционный материал: фарфор - устойчив к агрессивной среде, не теряет прочность при температурных колебаниях
• Тип привода: механический - ручное управление через внешний привод, без автоматики
• Степень защиты: УХЛ2 - предназначено для эксплуатации в закрытых помещениях с умеренным климатом, допускаются перепады температуры и повышенная влажность
• Гарантийный срок: 36 месяцев - подтверждает долговечность конструкции

Совместимость и монтаж

Выключатель нагрузки автогазовый ВНА(л)-10/630-20-IIз УХЛ2 Stingray EKF поставляется в комплекте с двумя ручными приводами ПРБД-10. Монтаж осуществляется на опорную раму или шасси внутри распределительного устройства. Для правильной установки необходимо соблюдать требования по заземлению и изоляции. Подключение проводников выполняется сверху и снизу - важно проверить соответствие сечения кабеля и усилия затяжки контактов. Наличие фланцев для крепления позволяет использовать его совместно с другими элементами ячеек КРУ-10 кВ.

Преимущества

• Автоматическое гашение дуги при отключении - снижает риск повреждения контактов и увеличивает срок службы
• Фарфоровая изоляция - устойчива к загрязнениям, влаге и механическим воздействиям
• Простота обслуживания - отсутствие сложной электроники, легко диагностируется визуально
• Поддержка установки высоковольтных предохранителей - даёт возможность реализовать двухступенчатую защиту: от перегрузок - выключатель, от КЗ - предохранители
• Совместимость со стандартными ячейками КРУ-10 - упрощает замену аналогичных устройств

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - требует обязательной защиты предохранителями
• Работает только в закрытых помещениях - не имеет защиты от осадков, прямого солнца или пыли на уровне IP44+
• Только ручное управление - не поддерживает дистанционное или автоматическое управление
• Не рекомендован для частых операций более 100 раз в месяц - длительная эксплуатация при высокой цикличности может сократить срок службы дугогасительной камеры

Примеры использования

• Отключение трансформатора 630 кВА перед плановым обслуживанием
• Переключение между двумя источниками питания в КТП
• Коммутация кабельной линии 10 кВ на промышленном участке
• Защита двигателя 500 кВт с помощью предохранителей, установленных в паре с этим выключателем

Практические советы

• Обязательно используйте предохранители типа ПКТ-10 или аналоги - они обеспечивают защиту от КЗ, которую сам выключатель не может выполнить
• Проверьте посадочные размеры перед монтажом - фланец выключателя соответствует стандартным ячейкам КРУ-10, но убедитесь в совпадении с существующими креплениями
• При первом запуске проведите несколько холостых операций - это позволит “приработать” механизмы и исключить заедание
• Не применяйте смазки на контактных поверхностях - они нарушают проводимость; смазывать следует только движущиеся части привода
• При замене старого выключателя - сохраняйте порядок подключения фаз, чтобы избежать перекоса нагрузки
