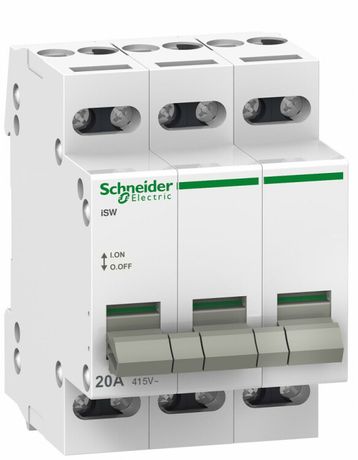

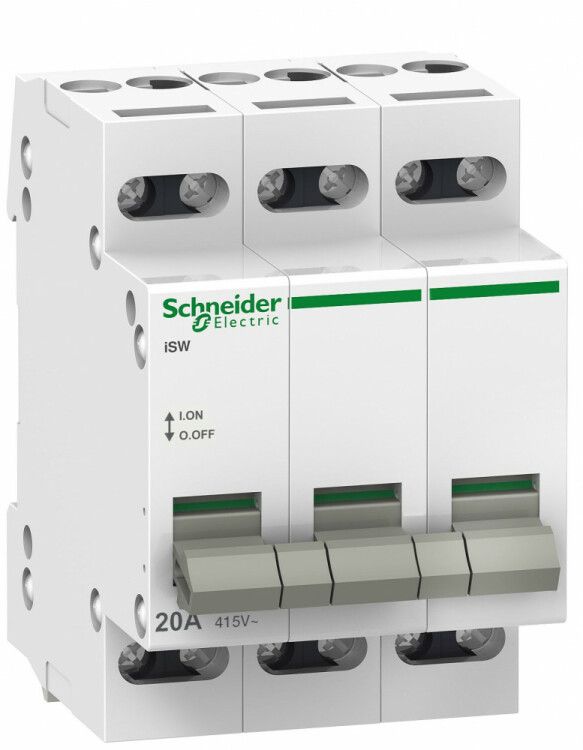

Выключатель нагрузки iSW 3П 20A | A9S60320 Schneider Electric APC

Выключатель нагрузки 3-полюсный 20 ампер iSW от Schneider Electric — надёжное устройство для коммутации трёхфазных цепей под нагрузкой, предназначенное для установки на DIN-рейку в распределительных щитах систем Acti 9. Артикул a9s60320 соответствует серийному решению Acti 9 и обеспечивает точное управление энергопотреблением в промышленной автоматике.

Назначение и область применения

Выключатель нагрузки iSW используется для безопасного включения и отключения трёхфазных электрических цепей при наличии тока — то есть под нагрузкой. Это отличает его от обычных рубильников, которые нельзя отключать под током. Применяется в распределительных щитах промышленных объектов, производственных линий, HVAC-систем, насосных станций и других местах, где требуется частое управление питанием оборудования. Подходит для систем, построенных по стандарту Acti 9.

Технические характеристики

• Номинальный ток: 20 А — выдерживает постоянную нагрузку до этого значения без перегрева
• Количество полюсов: 3 — контролирует все три фазы одновременно
• Номинальное напряжение: 415 В переменного тока (AC) — рассчитан на промышленные сети 380–415 В
• Способ монтажа: на DIN-рейку шириной 35 мм
• Занимаемое место: 2 модуля DIN (шириной около 18 мм каждый)
• Максимальное сечение кабеля: 10 мм² — позволяет подключить медные провода до этого размера
• Глубина монтажа: 75,5 мм — учитывать при проектировании корпуса шита
• Степень защиты: IP20 — защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Исполнение рукоятки: тумблер — удобный механический переключатель с чётким положением “Вкл/Выкл”
• Цвет рычага и свечения: белый — совместим с эстетикой серии Acti 9
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C, допустима повышенная влажность
• Соответствует нормативам: IEC 60669-1 и IEC 60669-2-4

Совместимость и монтаж

Выключатель iSW полностью совместим с другими компонентами серии Acti 9: можно использовать с контактными модулями, реле времени, автоматическими выключателями и другим оборудованием этой линейки. Монтаж осуществляется на стандартную DIN-рейку 35 мм. Для подключения используются винтовые зажимы — затягивать кабель 10 мм² следует усилием, указанным в руководстве, чтобы избежать перегрева. Глубина 75,5 мм требует достаточного свободного пространства внутри шкафа — особенно важно при плотном расположении устройств.

Безопасность и стандарты

Выключатель нагрузки iSW соответствует международным стандартам IEC 60669-1 и IEC 60669-2-4, что гарантирует безопасность при работе под нагрузкой. Конструкция исключает случайное замыкание и обеспечивает четкую видимость состояния (тумблер вверх — включен, вниз — выключен). IP20 не предусматривает защиту от брызг и пыли — поэтому устройство устанавливается только в закрытых щитах, недоступных для внешних воздействий.

Преимущества

• Работает под нагрузкой — не требует отключения питания перед операцией
• Модульная конструкция — легко интегрируется в уже существующие щиты Acti 9
• Чёткая визуальная индикация состояния через положение тумблера
• Поддержка кабелей до 10 мм² — снижает необходимость в переходниках
• Совместимость с всей экосистемой Acti 9 — упрощает сервис и запасные части

Ограничения применения

• Не предназначена для работы в условиях высокой влажности, пыли или на улице — IP20 не обеспечивает защиту от окружающей среды
• Не является защитным автоматом — не отключает при КЗ или перегрузке; нужен дополнительный автоматический выключатель
• Не подходит для частого включения-выключения более 1000 раз в месяц — это может сократить срок службы контактов
• Только для переменного тока — не применяется в DC-цепях

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Отключение конвейерной линии на заводе для техобслуживания
• Ручное отключение группы освещения в административном здании
• Коммутирующее устройство в щите управления HVAC-системой

Практические советы

• Выбирая выключатель нагрузки iSW, проверьте, что ваш кабель имеет сечение ≤10 мм² — большие жилы не войдут в зажим
• При сборке щита учтите глубину 75,5 мм — не забудьте оставить место для проводов и кабельных каналов
• Для безопасности всегда используйте этот выключатель вместе с автоматическим выключателем (например, iC60) — он обеспечит защиту от перегрузок и КЗ
• Если планируете частое включение/отключение (более 10 раз в день), рассмотрите возможность использования контактора вместо выключателя
• Артикул a9s60320 — единственный номер для заказа именно этой модели; другие варианты iSW имеют другой ток или число полюсов
