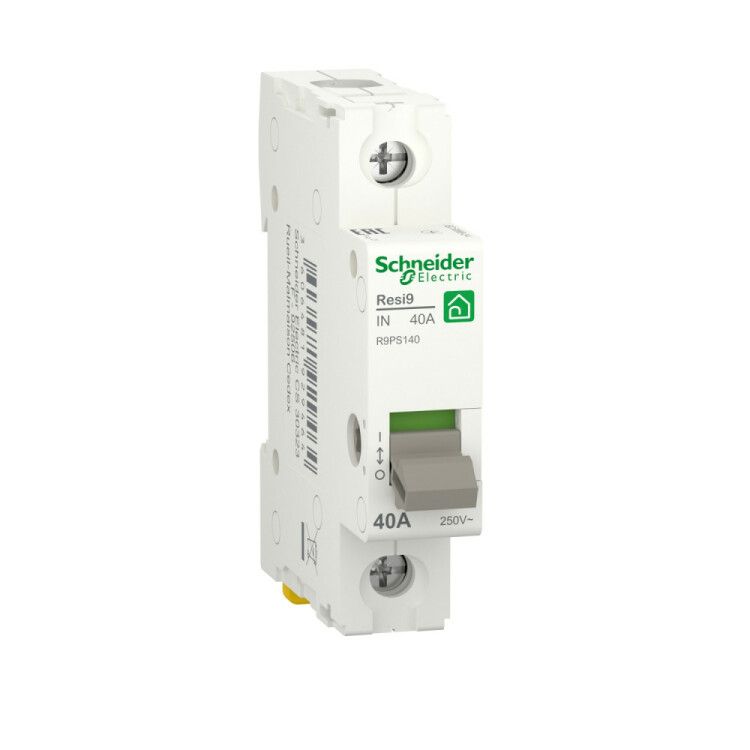

Выключатель нагрузки (мод. рубильник) 40А 1P RESI9 | R9PS140 Schneider Electric APC

Выключатель нагрузки 1P 40А серия RESI9 от Schneider Electric (арт. r9ps140) предназначен для безопасного отключения электрической цепи под нагрузкой. Устройство устанавливается на DIN-рейку и применяется в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

Выключатель нагрузки 1P 40А серия RESI9 используется для ручного отключения однополюсной цепи переменного тока при наличии нагрузки - например, при обслуживании оборудования или аварийном отключении. Подходит для установки в бытовые, коммерческие и легкопромышленные электрощиты. Не предназначен для защиты от коротких замыканий - его задача - обеспечить видимый разрыв цепи и удобное управление.

Технические характеристики

• Номинальный ток: 40 А - позволяет работать с нагрузками до этого значения без перегрева
• Номинальное напряжение: 240 В AC - рассчитан на использование в сетях с напряжением до 240 вольт переменного тока
• Количество полюсов: 1 - управляет одной фазой сети
• Отключающая способность при КЗ: 6 кА - способен выдерживать кратковременные токи короткого замыкания до 6 тысяч ампер, но не выполняет функцию автоматического защиты
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого щита
• Модульная ширина: 1 модуль - занимает 18 мм по ширине, легко помещается в стандартные щиты
• Глубина монтажа: 44 мм - требуется свободное пространство за DIN-рейкой
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными рейками типа TS35
• Тип рукоятки: рычаг перекидной - обеспечивает четкий визуальный сигнал положения «Вкл/Выкл»
• Количество НО контактов: 1 - один нормально открытый контакт для размыкания цепи
• Цвет корпуса: белый - соответствует стандартному цветовому решению серии RESI9

Совместимость и монтаж

Выключатель нагрузки 1P 40А серия RESI9 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать устройство на рейке и подключить провода к верхним и нижним зажимам. Максимальное сечение провода - до 16 мм2 (по данным производителя). Обязательно соблюдайте полярность при подключении: вход - сверху, выход - снизу. Глубина монтажа 44 мм требует достаточного внутреннего объема щита. Не допускается установка вне закрытого корпуса из-за низкой степени защиты IP20.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-3 для выключателей нагрузки. Сертифицирован для работы в условиях, где требуется надежное механическое отключение цепи. Отличается высокой степенью механической долговечности - рассчитан на десятки тысяч операций включения/выключения. Однако не является устройством защиты от перегрузки или короткого замыкания - для этих целей необходимо использовать автоматический выключатель или предохранители.

Преимущества

• Чёткая визуальная индикация состояния благодаря рычажному механизму - легко определить, включен ли прибор
• Компактная форма (1 модуль) экономит место в щите
• Простая установка на DIN-рейку без дополнительных креплений
• Совместимость с другими изделиями серии RESI9 - можно комплектовать щит единым стилем
• Высокая надёжность контактов при длительной работе под нагрузкой 40 А

Ограничения применения

• Не предназначена для защиты от коротких замыканий - обязательно используйте вместе с автоматическим выключателем
• IP20 не допускает установку во влажных, пыльных или наружных помещениях
• Не работает в цепях постоянного тока - только переменный ток (AC)
• Не имеет возможности дистанционного управления - только ручное включение/выключение
• Подходит только для однофазных цепей - трёхфазные системы требуют 3P или 4P аналогов

Примеры использования

• Отключение питания розеточной группы перед ремонтом
• Изолирование нагревательных элементов в системах отопления
• Ручное отключение насосов, вентиляторов или маломощных станков
• Распределительные щиты в квартирах, офисах, мастерских
• Как секционирующий рубильник перед группой автоматических выключателей

Практические советы

• Выбирая выключатель нагрузки 1P 40А серия RESI9, проверьте, что ваша нагрузка не превышает 40 А - превышение вызывает перегрев и повреждение контактов
• Обязательно используйте этот выключатель в паре с автоматом - он лишь создаёт видимый разрыв, но не защищает от перегрузок
• При сборке щита учтите глубину 44 мм - недостаточно места за рейкой? Выбирайте более плоские модели или увеличьте габариты шкафа
• Для многоквартирных домов рекомендуется устанавливать такие устройства на этажных щитках - они обеспечивают безопасное отключение при необходимости
• Не путайте с автоматическими выключателями - RESI9 не отключится при скачке тока, даже если он опасен
