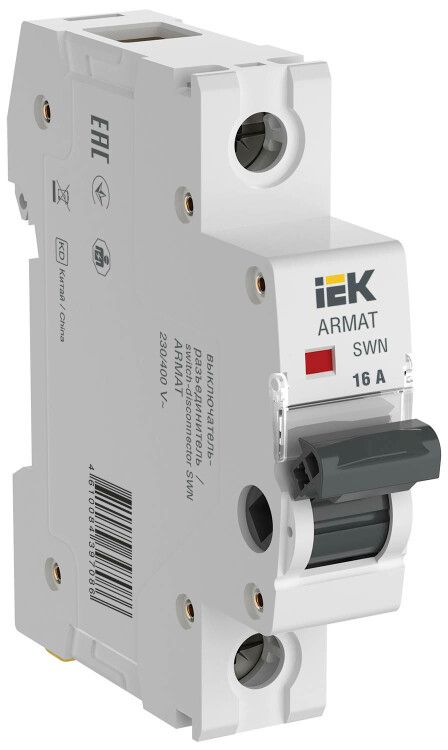

Выключатель нагрузки SWN 1P 16А | AR-SWN-1-016 IEK ARMAT

Выключатель нагрузки IEK (ИЭК) ARMAT SWN 1P 16А предназначен для безопасного отключения электрических цепей под нагрузкой. Он сочетает надежность механического размыкания с долгим сроком службы, что делает его удобным решением для распределительных щитов в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Выключатель нагрузки IEK (ИЭК) ARMAT SWN 1P 16А используется для ручного включения и отключения электрических цепей, когда на них есть ток - например, при обслуживании оборудования, ремонте или плановой остановке. Отличается от обычных автоматов тем, что не защищает от перегрузок и КЗ, а лишь обеспечивает физическое разрывание цепи. Подходит для установки в щитках управления, на входе в оборудование, в системах освещения, нагрева и других нагрузках до 16 А.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать под нагрузкой;
• Номинальное напряжение: 230 В переменного тока (AC) - рассчитан на однофазную сеть 220–240 В;
• Однополюсный (1P) - управляет одним проводником (фазой);
• Степень защиты IP20 - защищен от прикосновений пальцами и твердыми предметами, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Модульная ширина: 1 модуль (17,5 мм) - совместим со стандартными DIN-рейками;
• Срок службы: 15 лет - благодаря укрепленным контактам, выдерживает многократные операции включения/выключения;
• Двойной разрыв контакта - каждая точка соединения размыкается в двух местах, исключая случайное замыкание;
• Нет НЗ-контактов и переключающих контактов - работает как простой односторонний выключатель.

Совместимость и монтаж

Выключатель нагрузки IEK (ИЭК) ARMAT SWN 1P 16А устанавливается на DIN-рейку в электрическом щите. Для подключения используются зажимы на верхних и нижних клеммах - провода сечением до 2,5 мм2. Монтаж выполняется после отключения питания. Устройство не требует специальных инструментов, кроме отвертки. Обязательно соблюдать полярность: фаза подводится к входному контакту, выход - к нагрузке. Не допускается использование в трехфазных сетях без параллельной установки трёх таких устройств.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3 и международным стандартам IEC 60947-3 для аппаратов управления нагрузкой. Конструкция исключает самопроизвольное включение, а изоляционные материалы устойчивы к перегреву. Однако он не является защитным устройством - для защиты от перегрузок и коротких замыканий необходимо использовать автоматический выключатель перед этим устройством.

Преимущества

• Усиленные контакты - служат в 2–3 раза дольше, чем в обычных автоматах, при частом использовании;
• Двойной разрыв - полностью обесточивает линию, снижает риск возгорания при обслуживании;
• Компактный формат - занимает всего один модуль, экономит место в щите;
• Надежная фиксация на рейке - не выпадает даже при вибрациях;
• Простота эксплуатации - легко визуально определить положение (включен/выключен).

Ограничения применения

• Не предназначена для защиты от перегрузок и коротких замыканий - обязательно нужен автомат перед ним;
• IP20 - нельзя использовать во влажных помещениях, на улице или в пыльных средах без дополнительной защиты;
• Работает только с переменным током - не подходит для постоянного тока (DC);
• Не имеет сигнализации или индикации состояния - пользователь должен проверять положение рычага визуально;
• Не рекомендуется для частого коммутирования более 10 раз в день - хотя срок службы 15 лет, частые операции ускоряют износ.

Примеры использования

• Отключение питания станка перед техобслуживанием;
• Ручное отключение группы светильников в офисе;
• Подключение тепловентилятора или нагревательного элемента в щите управления;
• Обеспечение безопасности при работе с насосами, компрессорами, конвейерами;
• Как секционирующий элемент в распределительном щите вместо рубильника.

Практические советы

• Выбирая выключатель нагрузки IEK (ИЭК) ARMAT SWN 1P 16А, убедитесь, что ваша нагрузка не превышает 16 А - лучше брать запас 20%, то есть максимум 13 А рабочего тока;
• Если планируете часто включать/выключать - используйте его только как разъединитель, а защиту поручите автомату;
• Проверьте посадочный диаметр кабеля - зажимы рассчитаны на медные провода до 2,5 мм2;
• Не устанавливайте рядом с источниками тепла - высокая температура снижает срок службы контактов;
• При сборке щита помечайте этот выключатель этикеткой - так проще найти нужную цепь при аварийном отключении.
