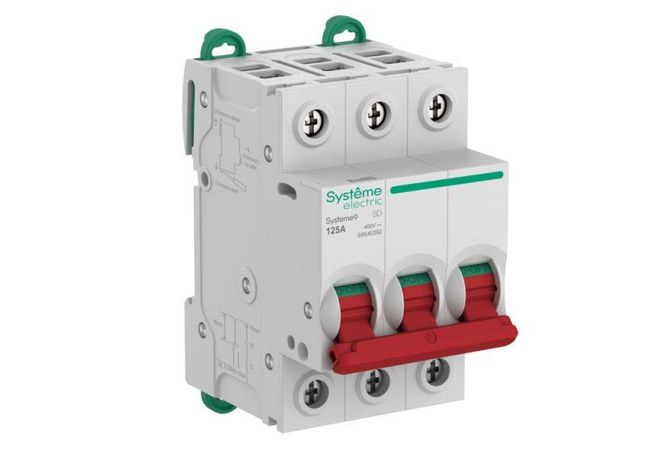

Выключатель нагрузки Systeme9 3P 125А 400В Systeme Electric S9S40392

Выключатель-разъединитель нагрузки Systeme9 (3P, 125 А, 400 В) предназначен для ручного коммутационного управления трехфазными цепями переменного тока с возможностью безопасного визуального разрыва цепи под нагрузкой. Прибор обеспечивает силовое разъединение по стандарту DIN VDE 0113, что позволяет использовать его как видимый разрыв в цепи для проведения ремонтных работ без отключения питания на вводе. Ключевым отличием данной модели от стандартных модульных выключателей является номинальный ток 125 А при ширине всего в 3 модуля, что достигается за счет увеличенной присоединительной способности клемм (до 50 мм²) и специфической конструкции токопроводящих путей. Красный рычаг управления и наличие сигнальной лампы индицируют положение контактов, а цветовая кодировка соответствует требованиям безопасности для коммутационных аппаратов. Аппарат рассчитан на категорию применения AC-22A, что определяет его способность работать с активными и индуктивными нагрузками, но ограничивает отключающую способность при коротком замыкании до 1,5 кА (Icw) и номинальную коммутационную способность до 5 кА. Это означает, что выключатель не выполняет функцию защиты от токов КЗ и должен устанавливаться в цепь после вводного автоматического выключателя или предохранителя. Глубина монтажа составляет 45 мм, что требует учета свободного пространства в щите при использовании толстых кабелей или шин. Двухпозиционные защелки позволяют фиксировать устройство на DIN-рейке и демонтировать его без снятия питающей шины типа PIN, что упрощает обслуживание и замену в уже смонтированных распределительных щитах. Степень защиты IP21 защищает от случайного прикосновения к токоведущим частям, но не предусматривает защиту от пыли или брызг воды, поэтому установка возможна только в закрытых шкафах.
