Выключатель нагрузки YON AD-1000-S2-3P-85-D-MR0-B-C0000-M0-P01-S1-09 | 102385D0B00000119 DKC ДКС

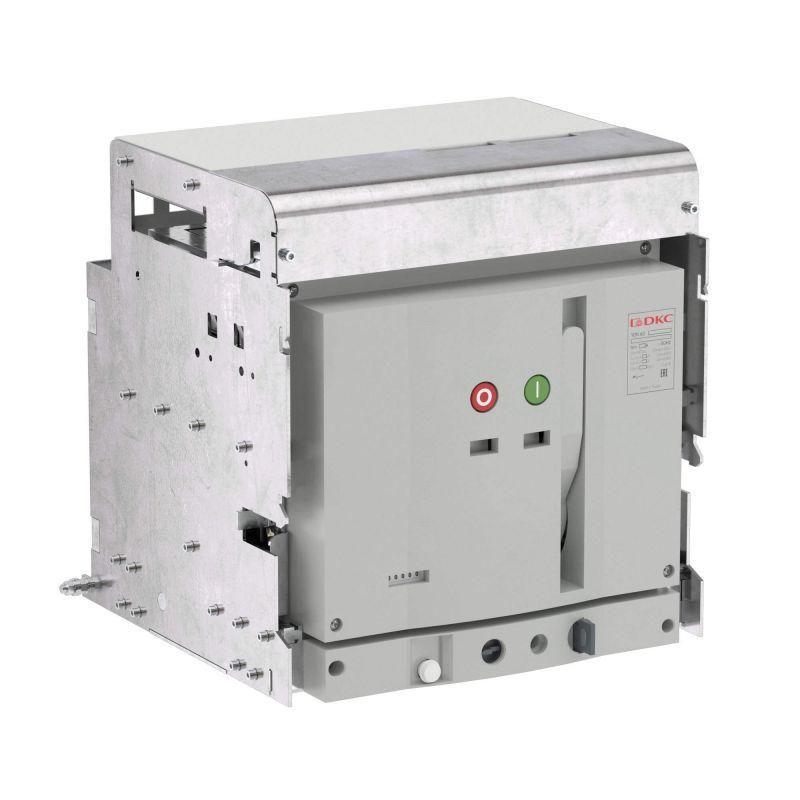

Выключатель нагрузки AD-1000-S2-3P-85-D-MR0-B-C0000-M0-P01-S1-09 от бренда DKC - это трёхполюсный воздушный автоматический выключатель с номинальным током 1000 А и встроенным моторным приводом, предназначенный для коммутации и защиты силовых цепей в распределительных устройствах высокой мощности.

Назначение и область применения

AD-1000-S2-3P-85-D-MR0-B-C0000-M0-P01-S1-09 используется для безопасного включения и отключения больших токов в промышленных электросетях. Он применяется в качестве основного коммутационного аппарата на входе в распределительные щиты, на секционных разъединениях и в системах бесперебойного питания. Подходит для объектов с высокими требованиями к надёжности: заводские линии, энергообъекты, крупные ТЭЦ, метрополитены и данные-центры.

Технические характеристики

• Номинальный ток: 1000 А - способен длительно проводить ток до этой величины без перегрева.
• Количество полюсов: 3 - управление всеми фазами одновременно.
• Отключающая способность: 85 кА - способен аварийно отключить цепь даже при коротком замыкании с током до 85 тысяч ампер.
• Тип расцепителя: без расцепителя - требует внешней защиты (например, реле перегрузки или автоматического выключателя нижнего уровня).
• Тип привода: ручной/моторный с встроенным мотором - позволяет управлять выключателем как вручную, так и дистанционно через сигнал управления.
• Способ монтажа: монтажная плата - устройство крепится жестко на металлическую раму или платформу внутри шкафа, не является встраиваемым в DIN-рейку.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды; предназначен для установки в закрытых помещениях.
• Тип подключения: шинное - соединение осуществляется напрямую с медными или алюминиевыми шинами, без кабельных зажимов.
• Конструкция: выдвижное - корпус можно выдвигать из шкафа для обслуживания без отключения всей системы.
• Тип управления: кнопка - встроенная кнопка для ручного включения/отключения.
• Количество контактов: 6 нормально замкнутых (НЗ) и 6 нормально открытых (НО) - используются для сигнализации состояния (включен/выключен) и подключения внешних цепей контроля.

Совместимость и монтаж

AD-1000-S2-3P-85-D-MR0-B-C0000-M0-P01-S1-09 совместим с шинными системами стандарта IEC 60439 и требует жёсткой фиксации на монтажной плите. Для работы с моторным приводом необходим источник постоянного или переменного тока 24–230 В (уточните в документации). Шинное подключение предполагает точную подготовку контактных поверхностей - рекомендуется использовать специальные контактные смазки. Выдвижная конструкция обеспечивает доступ к внутренним частям без демонтажа всего аппарата, что снижает время техобслуживания.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-2 для воздушных выключателей. Отключающая способность 85 кА гарантирует безопасность при серьёзных КЗ. Однако, поскольку расцепитель отсутствует, обязательна установка внешних средств защиты - перегрузочные реле, термореле или другого автоматического выключателя, который будет контролировать ток и отключать цепь при превышении допустимых значений.

Преимущества

• Встроенный моторный привод - возможность удалённого управления и интеграции в автоматизированные системы.
• Выдвижная конструкция - удобство сервиса и минимизация простоев при плановых работах.
• Высокая отключающая способность - надёжная работа в сетях с большими токами КЗ.
• Обилие вспомогательных контактов - легко реализуется система сигнализации и блокировки.
• Шинное подключение - снижение переходных сопротивлений и повышение тепловой стойкости.

Ограничения применения

• Не предназначен для установки на улице или во влажных средах - степень защиты IP20 исключает воздействие пыли и влаги.
• Не имеет встроенного расцепителя - нельзя использовать как самостоятельную защиту от перегрузки или КЗ без внешних устройств.
• Требует жёсткой механической базы - не подходит для установки на гибкие или вибрирующие поверхности.
• Подходит только для шинных систем - не работает с кабельными выводами.

Примеры использования

• Главный выключатель на вводе в распределительный шкаф 10 кВ / 0,4 кВ на заводе.
• Секционный выключатель в двухблочном щите с возможностью резервирования питания.
• Коммутирующее устройство в системе UPS для серверных помещений.
• Центральный аппарат в цепи конвейера с высокой пусковой нагрузкой.

Практические советы

• Перед монтажом проверьте соответствие сечения шины и контактных площадок - не используйте шины меньшего сечения, чем указано в техдокументации.
• При использовании моторного привода убедитесь, что источник питания стабилен и соответствует заявленному напряжению (обычно 24 В DC или 230 В AC).
• Используйте вспомогательные контакты (6 НЗ + 6 НО) для передачи сигнала в SCADA-систему - это позволит отслеживать состояние выключателя в реальном времени.
• При регулярном обслуживании протирайте контактные поверхности и проверяйте затяжку болтов - слабый контакт вызывает нагрев и выход из строя.
• AD-1000-S2-3P-85-D-MR0-B-C0000-M0-P01-S1-09 - это компактное решение для мощных систем, где важны скорость обслуживания и отказоустойчивость. Учитывайте, что он не заменяет защиту, а лишь выполняет функцию коммутации.
