Выключатель нагрузки YON AD-1600-S2-3P-85-F-MR0-B-C0000-M0-P00-S1-09 | 162385F0B00000019 DKC ДКС

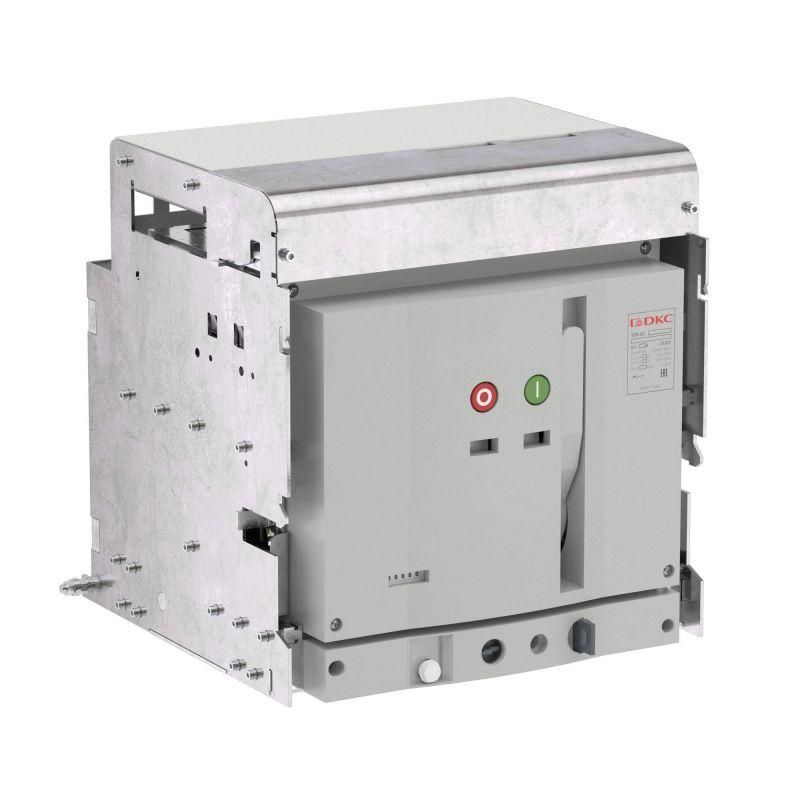

Выключатель нагрузки AD-1600-S2-3P-85-F-MR0-B-C0000-M0-P00-S1-09 от бренда DKC - это трёхполюсный автоматический выключатель с номинальным током 1600 А и отключающей способностью 85 кА, предназначенный для коммутации и защиты силовых цепей в распределительных устройствах высокой мощности. Модель выполнена в выдвижном исполнении с шинным подключением и встроенным моторным приводом, что делает её удобной для обслуживания и автоматизации.

Назначение и область применения

AD-1600-S2-3P-85-F-MR0-B-C0000-M0-P00-S1-09 используется для безопасного включения и отключения электрических цепей с большими токами. Применяется в распределительных щитах промышленных объектов: на производствах, в энергообъектах, на транспорте, в системах бесперебойного питания. Подходит для установки в ячейках КРУ и комплектных трансформаторных подстанций. Благодаря выдвижной конструкции, устройство можно извлекать для осмотра и ремонта без демонтажа всей системы.

Технические характеристики

• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить длительно без перегрева;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети;
• Отключающая способность: 85 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Тип расцепителя: без расцепителя - требует внешней защиты (например, реле или другого автомата);
• Тип привода: ручной / моторный - управление возможно как вручную, так и через удалённый сигнал;
• Моторный привод: встроенный - позволяет дистанционно управлять выключателем без физического доступа;
• Способ монтажа: монтажная плата - крепится на жёсткую плату внутри шкафа, не требует DIN-рейки;
• Тип подключения: шинное - соединяется напрямую с медными или алюминиевыми шинами, исключает использование кабелей;
• Конструкция: выдвижное - корпус выдвигается на специальных направляющих для техобслуживания;
• Тип управления: кнопка - основной способ включения/выключения - механическая кнопка на лицевой панели;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды;
• Количество нормально закрытых (НЗ) контактов: 6 - используются для сигнализации состояния “закрыт”;
• Количество нормально открытых (НО) контактов: 6 - используются для сигнализации состояния “открыт”.

Совместимость и монтаж

AD-1600-S2-3P-85-F-MR0-B-C0000-M0-P00-S1-09 совместим с шинными системами, соответствующими стандартам IEC 60439. Для монтажа требуется прочная металлическая плита с отверстиями под крепёж. Шинное подключение предполагает точную подготовку контактных поверхностей - необходимо использовать торцевые зажимы и контролировать момент затяжки. Выдвижная рама обеспечивает возможность вывода аппарата на 30–50 см для проверки контактов. Учитывайте габариты устройства - он занимает значительное место в шкафу, поэтому проектирование распределительного щита должно предусматривать свободный доступ с передней стороны.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-2 для воздушных выключателей. Отсутствие внутреннего расцепителя означает, что защита от перегрузок и коротких замыканий должна обеспечиваться другими средствами - например, термомагнитными или электронными реле. IP20 не допускает применение в условиях повышенной запылённости или влажности - такие среды требуют герметичных решений (IP54+).

Преимущества

• Встроенный моторный привод позволяет интегрировать выключатель в системы АСУ ТП без модификации;
• Выдвижная конструкция снижает время техобслуживания - не нужен полный демонтаж;
• Шинное подключение минимизирует потери и повышает надёжность соединений;
• 6 НЗ и 6 НО контактов обеспечивают гибкую сигнализацию состояний для SCADA и PLC;
• Высокая отключающая способность (85 кА) гарантирует работу даже при серьёзных аварийных режимах.

Ограничения применения

• Не предназначен для работы в помещениях с высокой влажностью, пылью или химически активной средой - IP20 недостаточен;
• Отсутствие встроенного расцепителя требует обязательной установки внешних защитных устройств - нельзя использовать как самостоятельную защиту;
• Подходит только для стационарной установки - не рассчитан на мобильные или перемещаемые системы;
• Требует профессионального монтажа - неправильная затяжка шин может вызвать нагрев и отказ;
• Габариты и вес ограничивают применение в малогабаритных шкафах - необходима предварительная проверка места установки.

Примеры использования

• Главный входной выключатель в КРУ 10(6)/0,4 кВ на заводе;
• Коммутирующее устройство в цепях питания крупных насосных станций;
• Центральный рубильник в системе резервирования питания для серверной;
• Устройство секционирования в распределительном пункте металлургического цеха.

Практические советы

• Перед первым включением проверьте состояние контактов - они должны быть чистыми и без следов окисления;
• При использовании моторного привода убедитесь, что управляющий сигнал (24 В DC / 220 В AC) соответствует паспорту;
• Для долгой службы регулярно проверяйте момент затяжки шинных соединений - рекомендовано каждые 6–12 месяцев;
• При замене используйте оригинальные комплектующие - особенно контакты и направляющие выдвижной рамы;
• Обязательно оформите документацию по настройке сигнальных контактов - 12 контактов дают много вариантов логики, которые легко спутать.
