Выключатель нагрузки YON AD-4000-S4-3P-100-D-MR0-B-C0000-M0-P01-S1-09 | 4043100D0B00000119 DKC ДКС

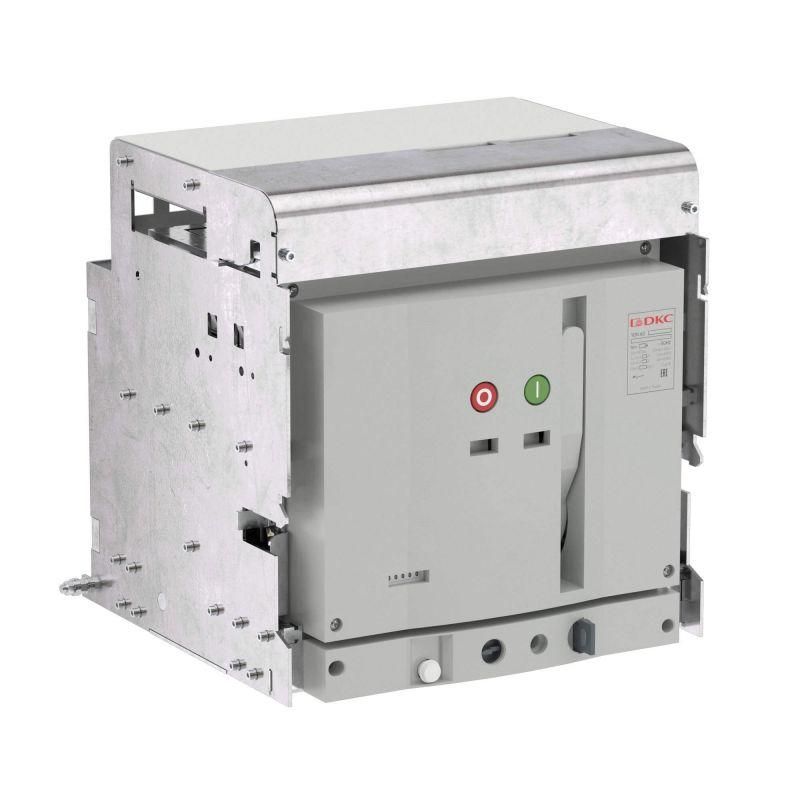

Выключатель нагрузки AD-4000-S4-3P-100-D-MR0-B-C0000-M0-P01-S1-09 от бренда DKC - это трёхполюсный автоматический выключатель с номинальным током 4000 А и отключающей способностью до 100 кА, предназначенный для коммутации и защиты силовых цепей в распределительных устройствах высокой мощности. Модель относится к серии воздушных выключателей ACB и оснащена встроенным моторным приводом, что делает её подходящей для автоматизированных систем.

Назначение и область применения

AD-4000-S4-3P-100-D-MR0-B-C0000-M0-P01-S1-09 используется для безопасного отключения и включения больших токов в распределительных сетях напряжением до 1 кВ. Применяется в промышленных объектах: на подстанциях, в центрах распределения энергии, на производствах с крупными двигателями, конвейерами, печами и другим оборудованием, требующим надёжной защиты от КЗ и перегрузок. Благодаря выдвижной конструкции, устройство легко обслуживается без демонтажа шин.

Технические характеристики

• Номинальный ток: 4000 А - позволяет работать с мощными нагрузками без перегрева
• Количество полюсов: 3 - защищает все три фазы одновременно
• Отключающая способность: 100 кА - способен прервать сверхтоки даже при серьёзных аварийных режимах
• Тип расцепителя: без расцепителя - требуется внешнее управление защитой (например, через реле)
• Тип привода: ручной/моторный с встроенным мотором - обеспечивает дистанционное управление и автоматическое отключение
• Конструкция: выдвижное исполнение - упрощает замену и техобслуживание без отключения всей системы
• Тип подключения: шинное - подключается прямо к медным или алюминиевым шинам, исключает проводную коммутацию
• Способ монтажа: монтажная плата - устанавливается на жёсткую раму или платформу, не требует крепления к стене
• Тип управления: кнопка - ручное управление осуществляется через механическую кнопку на корпусе
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; применяется только внутри закрытых щитов
• Контакты: 6 нормально замкнутых (НЗ) + 6 нормально разомкнутых (НО) - используются для сигнализации состояния выключателя в системах контроля

Совместимость и монтаж

AD-4000-S4-3P-100-D-MR0-B-C0000-M0-P01-S1-09 совместим со стандартными шинными системами, соответствующими DIN 43685. Для установки необходима прочная металлическая монтажная плата с достаточным запасом по жёсткости - из-за массы и усилий при операциях выдвижения. Шинное подключение требует точного соблюдения габаритов контактных площадок. Подключение моторного привода выполняется по схеме, указанной в руководстве DKC - необходимо подать питание 24–240 В переменного или постоянного тока на клеммы управления.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-2 для автоматических выключателей. Отключающая способность 100 кА проверена в сертифицированных лабораториях. IP20 гарантирует безопасность при работе в помещениях, но не допускает использование во влажных, пыльных или наружных условиях. Все внутренние компоненты выполнены из материалов, устойчивых к дуговым повреждениям.

Преимущества

• Выдвижная конструкция снижает время техобслуживания - можно вытащить блок без отключения питания всей сети
• Встроенный моторный привод позволяет интегрировать выключатель в системы АСУ ТП без дополнительных актуаторов
• Большое количество вспомогательных контактов (12 шт.) даёт гибкость для создания сигналов состояния в системах автоматизации
• Шинное подключение минимизирует потери и нагрев, увеличивает срок службы контактов
• Высокая отключающая способность обеспечивает защиту даже при самых опасных коротких замыканиях

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги, пыли и температурных колебаний
• Отсутствие встроенного расцепителя требует обязательного подключения внешних защитных реле (термические, электромагнитные, микропроцессорные)
• Подходит только для систем с номинальным напряжением до 1 кВ - нельзя использовать в средневольтных сетях
• Требует значительного свободного пространства вокруг себя для выдвижения и обслуживания - минимальный зазор 800 мм спереди
• Не рекомендован для частых циклов включения/выключения (более 10 раз в час) - риск износа механизмов

Примеры использования

• Главный входной выключатель в распределительном щите промышленного цеха с мощностью 2 МВт
• Коммутирующее устройство перед частотным преобразователем на конвейере
• Центральный выключатель в системе бесперебойного питания (UPS) большой мощности
• Интерфейс между секциями шинопровода в заводской подстанции

Практические советы

• Перед монтажом проверьте соответствие шинных контактов - посадочные размеры должны точно совпадать с заявленными в документации DKC
• При использовании моторного привода обязательно подключите резервное питание - потеря напряжения может заблокировать отключение в аварии
• Регулярно проверяйте состояние контактов и механизма выдвижения - особенно после 500+ циклов работы
• Для удалённого управления используйте интерфейсы Modbus или Profibus через внешний контроллер - сам выключатель не имеет встроенного протокола связи
• Не пытайтесь ремонтировать механизм самостоятельно - сервисные работы проводятся только авторизованными специалистами DKC
