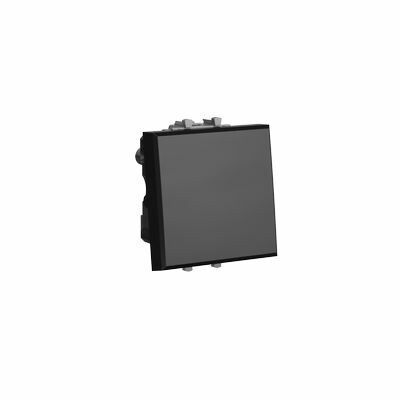

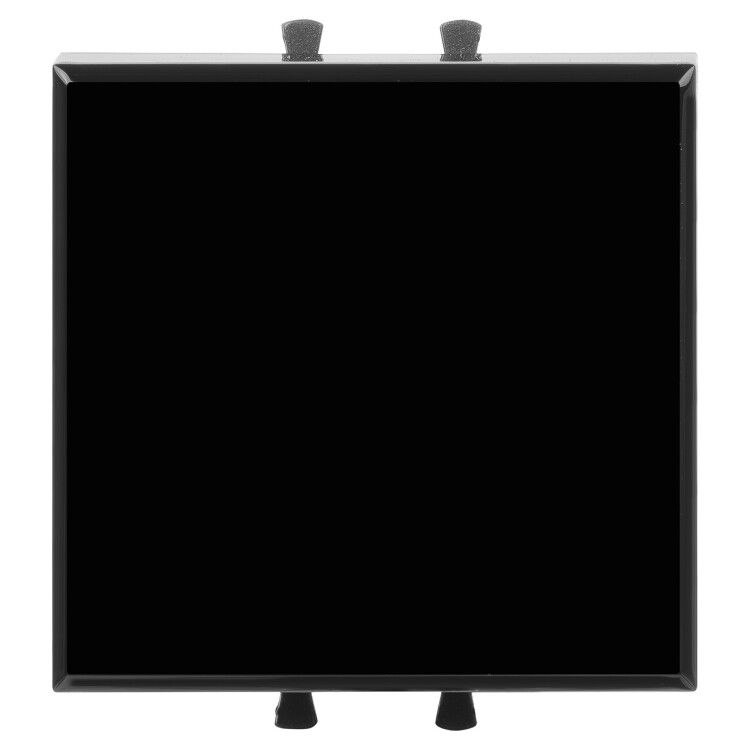

Выключатель модульный 1-кл. 2мод. Avanti "Черный квадрат" 16А IP20 черн. DKC 4402102 ДКС

Выключатель модульный 2 модуля, 16 ампер, черный от DKC (ДКС) - это компактный однополюсный выключатель с индикацией, предназначенный для встраивания в системы распределения проводки типа Avanti. Артикул 4402102 обеспечивает надежное управление освещением в условиях скрытой установки.

Назначение и область применения

Выключатель модульный 2 модуля, 16 ампер, черный предназначен для коммутации световых нагрузок до 16 А в бытовых и административных помещениях. Подходит для управления точечным освещением, люстрами, группами ламп. Устанавливается исключительно в закрытые системы: кабельные короба In-liner Front, Aero, а также в элементы BUS с использованием рамочных суппортов Avanti. Применяется там, где требуется эстетичный и скрытый монтаж - в офисах, жилых домах, медицинских учреждениях.

Технические характеристики

• Количество модулей: 2 (занимает два слота в DIN-рейке или корпусе Avanti)
• Номинальный ток: 16 А
• Номинальное напряжение: 230 В переменного тока
• Тип подключения: однополюсный, одна клавиша
• Способ подключения: винтовые клеммы
• Габариты: 44,9 × 44,9 × 36,9 мм
• Степень защиты: IP20 - противостояние контакту с пальцами, но не защищен от воды и пыли
• Материал корпуса: термопласт, не содержащий галогенов
• Цвет: черный, глянцевая отделка
• Индикация: светодиодная - показывает состояние вкл./выкл.
• Тип крепления: винтовое внутри рамки Avanti
• Шаблон зачистки кабеля: 11 мм
• Диаметр отверстий для ввода кабелей: 3 мм (по два на каждую клемму)

Совместимость и монтаж

Выключатель модульный 2 модуля, 16 ампер, черный не устанавливается самостоятельно. Он требует совмещения с рамками-суппортами Avanti (например, артикул 4400912) или каркасами с лапками (артикул 4400802) для фиксации в подрозеточных коробках. Монтаж выполняется через винтовые зажимы: зачищенные концы кабелей (до 11 мм) заводятся в клеммы и затягиваются отверткой. Кабели вводятся через два отверстия Ø3 мм на стороне каждой клеммы. Для работы необходим доступ к задней части устройства - он не рассчитан на открытую установку.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренних помещений. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Индикация предотвращает случайное включение/выключение в темноте. IP20 позволяет использовать только в сухих, недоступных для детей и влаги местах - не применяйте в ванных, кухнях, на улице.

Преимущества

• Эргономичная форма и глянцевая черная поверхность гармонируют с современным дизайном интерьеров
• Светодиодная индикация повышает удобство управления ночью
• Фиксация через рамки Avanti гарантирует прочную и ровную посадку даже в тонких стенках
• Зажимы обеспечивают плотный контакт без необходимости пайки
• Поддерживается серия Avanti - легко заменить или расширить систему

Ограничения применения

• Не допускается использование вне закрытых систем Avanti, In-liner Front или Aero
• IP20 запрещает применение в сырых, пыльных и наружных условиях
• Не подходит для мощных нагревательных устройств, двигателей или оборудования выше 16 А
• Требуется обязательное наличие рамки-суппорта - самостоятельная установка невозможна
• Не имеет механической кнопки для аварийной блокировки

Примеры использования

• Освещение в коридоре квартиры, установленное в нишу со сборными коробами Aero
• Управление потолочными светильниками в офисе с системой In-liner Front
• Переключение группы LED-лент в демонстрационном зале с использованием рамок Avanti
• Коммутация света в медкабинете, где важна чистота и минимализм интерфейса

Практические советы

• Проверьте перед монтажом, что ваша система (Avanti/Aero/In-liner) поддерживает двухмодульные выключатели - некоторые модели имеют ограниченную глубину
• При зачистке кабеля соблюдайте рекомендованную длину 11 мм - меньше не будет хорошего контакта, больше - рискуете замкнуть на корпус
• Используйте отвертку с плоским лезвием для затяжки винтов - крестовые могут соскакивать из-за малого размера головок
• Если вы используете многожильный кабель, обязательно обжмите концы наконечниками - так повысится долговечность соединения
• Артикул 4402102 можно сочетать с другими изделиями серии Avanti - одинаковый стиль и шаг монтажа позволяют формировать единые панели
