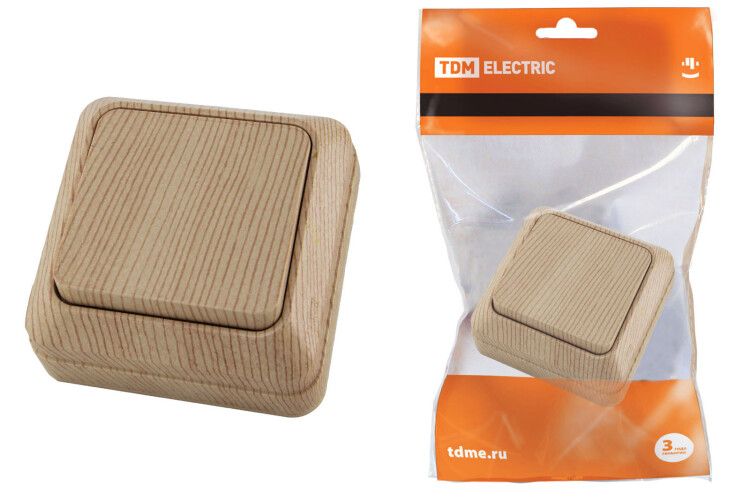

Выключатель одноклавишный открытой установки IP20 10А, сосна ''Ладога'' - SQ1801-0043 TDM

Выключатель одноклавишный открытой установки IP20 10А, сосна от TDM ELECTRIC - это простое и надёжное решение для управления освещением в жилых и временных помещениях с открытой проводкой. Артикул sq1801-0043 сочетает классический деревянный дизайн с современной безопасностью, подходя для монтажа на стены из дерева, штукатурки или других поверхностей.

Назначение и область применения

Выключатель одноклавишный открытой установки IP20 10А, сосна предназначен для коммутации световых нагрузок до 10 А в цепях постоянного или переменного тока до 30 В. Подходит для управления лампами накаливания, светодиодными и энергосберегающими источниками света. Часто используется в:

• Жилых домах и квартирах с открытой проводкой;
• Дачных домиках, банях, бытовках и других деревянных постройках;
• Общественных зданиях - школах, больницах, административных офисах - где важна эстетика натурального дизайна;
• Реставрируемых или декорированных интерьерах в стиле «лофт» или «деревенский».

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,2 кВт при 220 В (хотя максимальное рабочее напряжение указано 30 В - см. ограничения ниже);
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от воды и пыли; не подходит для влажных помещений;
• Номинальное напряжение: 30 В - указывает на применение в слаботочных системах (например, 24 В постоянного тока), хотя часто используется в бытовых сетях 220–230 В, что требует проверки совместимости;
• Количество клавиш: одна - управляет одной группой освещения;
• Способ подключения: винтовые клеммы - удобны для многожильных и одножильных проводов сечением до 2,5 мм2;
• Размеры: 68×68×33 мм - компактный формат, легко монтируется на стену;
• Материал корпуса: термопласт (АБС-пластик) - самозатухающий, устойчив к перегреву и механическим повреждениям;
• Цвет и отделка: имитация древесины, глянцевая поверхность, цвет по RAL 5050 - естественный оттенок, гармонирующий с деревянным интерьером;
• Без галогенов: да - материал экологичен, соответствует требованиям RoHS;
• Схема подключения: 1-полюсный - размыкает фазный провод;
• Подсветка: отсутствует - не имеет индикатора состояния.

Совместимость и монтаж

Устройство рассчитано на открытую установку. Крепится двумя способами: через распорные лапки и винты. Для монтажа требуется предварительно закрепить основание на стене - выключатель не требует углублённой монтажной коробки, так как не предназначен для скрытой проводки. Глубина установки составляет 33 мм, поэтому он подходит даже для тонких стен из OSB, фанеры или бруса. Соединение проводов осуществляется винтовыми клеммами - перед подключением зачистите жилы на 8–10 мм, затягивайте клеммы равномерно, чтобы избежать перегрева.

Безопасность и стандарты

Выключатель одноклавишный открытой установки IP20 10А, сосна изготовлен из самозатухающего АБС-пластика, что снижает риск распространения пламени при перегрузке. Продукт не содержит галогенов и соответствует нормам RoHS. Однако степень защиты IP20 исключает использование в помещениях с повышенной влажностью - кухнях, ванных комнатах, подвалах. Напряжение 30 В в спецификациях указывает на возможную ориентацию на слаботочные системы - при использовании в сети 220 В необходимо убедиться, что контактная группа и изоляция рассчитаны на такие значения (обычно в бытовых условиях это допустимо, но требует верификации).

Преимущества

• Эстетичный внешний вид - имитация натуральной сосны идеально впишется в деревянные интерьеры;
• Простота монтажа - не нужна ниша, достаточно закрепить на поверхности;
• Надёжная фиксация - два типа крепления (лапки + винты) обеспечивают устойчивость даже на хрупких поверхностях;
• Экологичность - отсутствие галогенов делает продукт безопасным для здоровья и окружающей среды;
• Удобные винтовые клеммы - позволяют работать с любыми типами проводов без необходимости в специальных насадках.

Ограничения применения

• Не применяется в помещениях с высокой влажностью (ванная, баня, бассейн) - IP20 не обеспечивает защиту от влаги;
• Не рекомендован для управления мощными нагревательными приборами (более 2,2 кВт) или двигателями - риск перегрева клемм;
• Напряжение 30 В в документации может вызвать путаницу - при работе в сети 220 В обязательно проверьте соответствие технических условий производителя;
• Отсутствие подсветки - невозможно определить положение выключателя в темноте;
• Не подходит для модульных DIN-рейки - это не автоматический выключатель, а отдельное устройство открытой установки.

Примеры использования

• Управление потолочным светильником в деревянном дачном домике;
• Переключение ночника в спальне с деревянными панелями;
• Контроль освещения в школьном мастерском помещении с открытой проводкой;
• Освещение входной зоны в реставрированном старинном доме с сохранением оригинального интерьера.

Практические советы

• При замене старого выключателя - убедитесь, что новый имеет аналогичные размеры (68×68 мм) и тип крепления;
• Если стена сделана из мягкого дерева (сосна, пихта), используйте дополнительно пластиковые дюбели для винтов - это повысит долговечность крепления;
• Не перетягивайте винты клемм - это может повредить медные жилы и вызвать окисление;
• Для работы в сетях 220 В лучше использовать этот выключатель только при наличии заверенного техпаспорта TDM ELECTRIC на такое применение - иначе выбирайте модели с номиналом 250 В;
• При монтаже в местах с частым доступом (коридоры, лестницы) - учтите, что глянцевая поверхность может царапаться - можно протирать мягкой тканью без абразивов.
