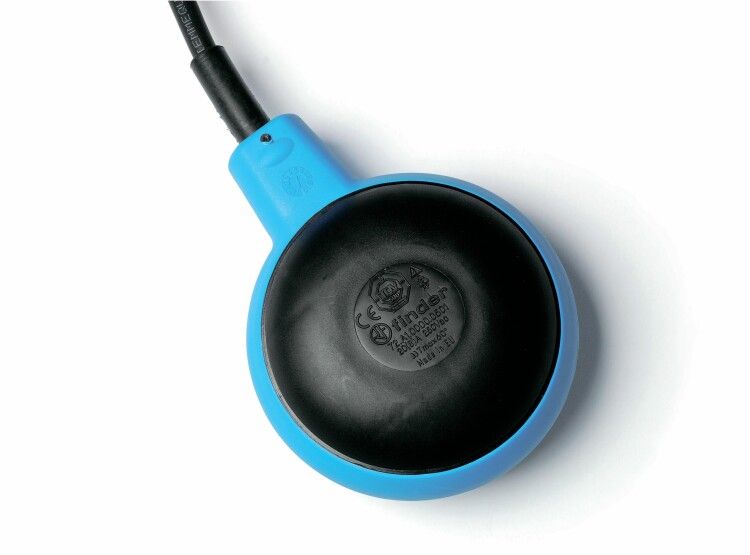

Выключатель поплавковый - 2 водонепроницаемые камеры для управления насосами технического водопровода кабель ПВХ 5м контакты 1СО 20А степень защиты IP68 72A100000500 FINDER

Выключатель поплавковый Finder 72a100000500 предназначен для автоматического управления насосами в системах технического водопровода и канализации на основе изменения уровня жидкости. Устройство отличается высокой герметичностью (IP68), надёжным сухим контактом на 20 А и кабелем ПВХ длиной 5 метров, что делает его подходящим для длительной работы в агрессивных условиях.

Назначение и область применения

Выключатель поплавковый Finder 72a100000500 используется для контроля уровня жидкости в колодцах, септиках, дренажных системах и других ёмкостях, где требуется включение/выключение насоса при достижении заданных порогов. Подходит для управления насосами в бытовых сточных водах, техническом водопроводе и аналогичных средах с невысокой химической агрессивностью.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Коммутируемый ток: до 20 А
• Тип выходного сигнала: сухой контакт (1СО)
• Степень защиты: IP68 - полная герметизация, допускает постоянное погружение под воду
• Диаметр поплавка: 107 мм
• Длина погружаемой части: 5000 мм
• Глубина погружения: до 40 000 мм (40 м)
• Материал поплавка: пластик
• Материал погружаемой части: ПВХ
• Максимальная температура среды: 50 C
• Длина кабеля: 5 м, изоляция - ПВХ
• Способ монтажа: стационарная вертикальная установка в колодце
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, с возможностью эксплуатации в помещениях с повышенной влажностью
• Нормативные документы: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Выключатель поплавковый Finder 72a100000500 не имеет резьбового соединения - он фиксируется в колодце за счёт собственной массы и направляющей штанги. Монтаж осуществляется исключительно в вертикальном положении. Кабель ПВХ длиной 5 м позволяет подключить устройство к насосу или контроллеру без необходимости удлинения, если расстояние не превышает 5 метров. Для более длинных трасс рекомендуется использовать внешнюю проводку с соответствующей защитой.

Безопасность и стандарты

Выключатель поплавковый Finder 72a100000500 соответствует европейским нормам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность коммутационных аппаратов. Степень защиты IP68 гарантирует отсутствие проникновения пыли и воды даже при длительном погружении. Конструкция обеспечивает безопасную работу при напряжении до 220 В и токе до 20 А - пределы, достаточные для большинства бытовых и промышленных насосов.

Преимущества

• Две водонепроницаемые камеры обеспечивают долговечность и отказоустойчивость механических элементов
• Сухой контакт не требует внешнего питания - совместим с любыми реле, контроллерами и панелями управления
• ПВХ-оболочка кабеля устойчива к воздействию сточных вод и влаги
• Пластиковый поплавок не подвержен коррозии и не взаимодействует с химическими компонентами в сточных водах
• Высокий класс защиты IP68 позволяет применять устройство в глубоких колодцах и подземных системах

Ограничения применения

• Не предназначена для работы с агрессивными химическими средами (кислоты, щелочи, растворители)
• Максимальная рабочая температура - 50 C; при превышении возможна деформация материалов
• Отсутствие резьбы исключает возможность крепления через стенку ёмкости - только вертикальная установка в колодце
• Длина кабеля 5 м - при больших расстояниях потребуется прокладка дополнительного кабеля
• Не подходит для точного измерения уровня - только двухпозиционное управление (вкл./выкл.)

Примеры использования

• Автоматический откачка сточных вод из септика при заполнении до верхнего уровня
• Включение дренажного насоса в коллекторе при повышении уровня грунтовых вод
• Контроль уровня воды в технологических баках на объектах ЖКХ
• Управление насосом в системе рециркуляции технической воды

Практические советы

• При монтаже убедитесь, что поплавок свободно перемещается вдоль направляющей - не должно быть препятствий или закручивания кабеля
• Проверьте, чтобы кабель не находился в зоне возможного механического повреждения (например, рядом с движущимися частями оборудования)
• Учитывайте посадочный диаметр колодца - поплавок диаметром 107 мм требует минимального внутреннего диаметра 120–130 мм
• Для продления срока службы избегайте установки в местах с сильным потоком или турбулентностью жидкости
• При замене устройства используйте тот же тип контакта (1СО) - не все контроллеры поддерживают другие схемы
