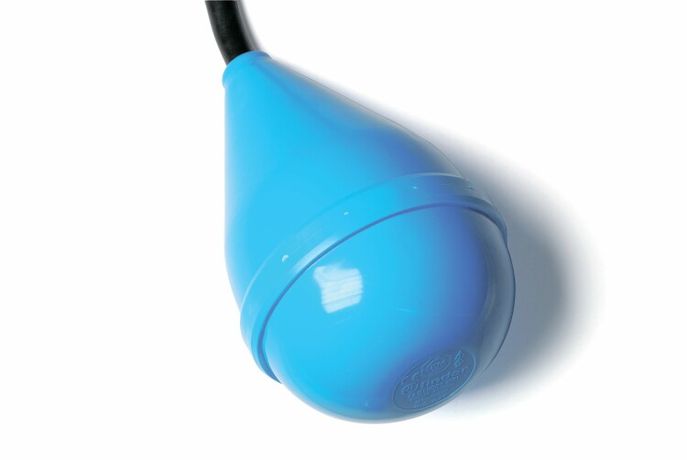

Выключатель поплавковый 3 водонепроницаемые камеры для грязной воды дренажных установок и насосных станций кабель неопрен 5м контакты 1СО 20А IP68 - 72B100000501 FINDER

Выключатель поплавковый Finder 72b100000501 предназначен для автоматического управления насосами в системах отвода грязной воды - в дренажных установках, канализационных насосных станциях и коллекторах. Его уникальная трёхкамерная конструкция обеспечивает надёжную работу даже в условиях высокой запылённости и агрессивных жидкостей, а неопреновый кабель длиной 5 метров позволяет легко адаптировать устройство под различные глубины.

Назначение и область применения

Этот выключатель используется для включения и отключения насосного оборудования на основе уровня жидкости. Подходит для контроля работы насосов в системах, где перемещается грязная вода, сточные воды, фекальные массы, дождевые потоки, охлаждающие жидкости и растворы гликоля. Устройство устанавливается в колодцах, канализационных шахтах и других местах с постоянным или периодическим наличием загрязнённой жидкости.

Технические характеристики

• Степень защиты: IP68 - полностью герметична, выдерживает длительное погружение под воду, защищена от проникновения пыли;
• Коммутируемый ток: до 20 А - способен управлять мощными насосами до 4–5 кВт при 230 В;
• Максимальное напряжение: 250 В переменного тока (AC);
• Тип контактов: один нормально замкнутый контакт (1СО), что соответствует классическому принципу “вкл/выкл” по уровню;
• Диаметр поплавка: 109 мм - крупный корпус снижает риск заклинивания среди мусора;
• Глубина погружения: до 20 м - подходит для глубоких колодцев и канализационных камер;
• Материал поплавка: прочный пластик, устойчивый к химической коррозии;
• Температурный режим: до +50 C - не рекомендован для горячих жидкостей выше этого порога;
• Кабель: из неопрена, длина 5 м - устойчив к механическим повреждениям, маслам, бензину и агрессивным средам;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные регионы с возможностью эксплуатации при минусовых температурах;
• Нормативы: соответствие EN 60669-1 и EN 60669-2-1 - европейские требования к коммутационным аппаратам.

Совместимость и монтаж

Выключатель поплавковый Finder 72b100000501 устанавливается исключительно в вертикальном положении - он требует жёсткой фиксации в стенке колодца или трубопровода с помощью крепёжных элементов. Монтаж осуществляется стационарно, без возможности свободного перемещения. Кабель выводится через верхнюю часть устройства; его можно удлинить или соединить с внешним кабелем, соблюдая правила герметизации соединений. Грушевидная форма поплавка гарантирует плавное движение вдоль оси, предотвращая застревание между препятствиями.

Безопасность и стандарты

Изделие соответствует европейским стандартам безопасности EN 60669-1 и EN 60669-2-1, которые обеспечивают надёжность коммутации, термическую стойкость и электробезопасность. Конструкция с трёхкамерной герметизацией исключает пробой тока внутрь механизма даже при длительном воздействии воды. Применение неопренового кабеля снижает риск возгорания при случайных перегревах или механическом повреждении.

Преимущества

• Трёхкамерная система защиты - минимальный риск отказа из-за попадания влаги или загрязнений;
• Широкий диапазон совместимых сред - работает с фекальными стоками, гликолем, дождевой водой и охладителями;
• Высокая степень защиты IP68 - единственная возможность использовать устройство в постоянно затопляемых зонах;
• Неопреновый кабель - долговечнее обычных PVC-проводов в агрессивной среде;
• Крупный поплавок (109 мм) - меньше вероятность забивания мусором по сравнению с моделями меньшего диаметра;
• Простая логика работы - один контакт (1СО) делает подключение понятным даже для начинающего электромонтажника.

Ограничения применения

• Не предназначено для установки в горизонтальной плоскости - требуется строго вертикальное расположение;
• Максимальная рабочая температура - 50 C; применение в средах выше этой отметки (например, горячие стоки) вызывает деформацию материалов и выход из строя;
• Не подходит для жидких сред с плотностью ниже воды (например, дизтопливо, масло) - поплавок не будет всплывать должным образом;
• Кабель не имеет встроенного разъёма - требуется ручное подключение и герметизация;
• Отсутствуют регулируемые точки срабатывания - уровень включения/выключения задан конструкцией и не изменяется.

Примеры использования

• Автоматический откачивающий насос в подвале дома - управление по уровню грунтовых вод;
• Насосная станция городской канализации - контроль уровня фекальных стоков перед перекачкой;
• Дренажная система на автостоянке - сбор и удаление смешанной воды с маслом и грязью;
• Промышленный цикл охлаждения - отключение насоса при падении уровня охлаждающей жидкости;
• Система сбора дождевых вод на промплощадке - активация насоса при достижении критического уровня в приёмной яме.

Практические советы

• При монтаже используйте крепления, исключающие люфт - даже малое качание может привести к преждевременному износу механизмов;
• Обеспечьте свободный ход поплавка - проверьте, чтобы вокруг него не было труб, проводов или мусора, способных его задерживать;
• Проверяйте целостность кабеля перед первым запуском - особенно если он проходил через острые края или металлические поверхности;
• Для длинных кабельных трасс (более 5 м) используйте экранированный кабель и заземление, чтобы избежать помех в сигнале;
• При работе с фекальными стоками рекомендуется ежегодная проверка состояния поплавка и контактов - даже IP68 не спасёт от механического износа при годовой эксплуатации в агрессивной среде.
