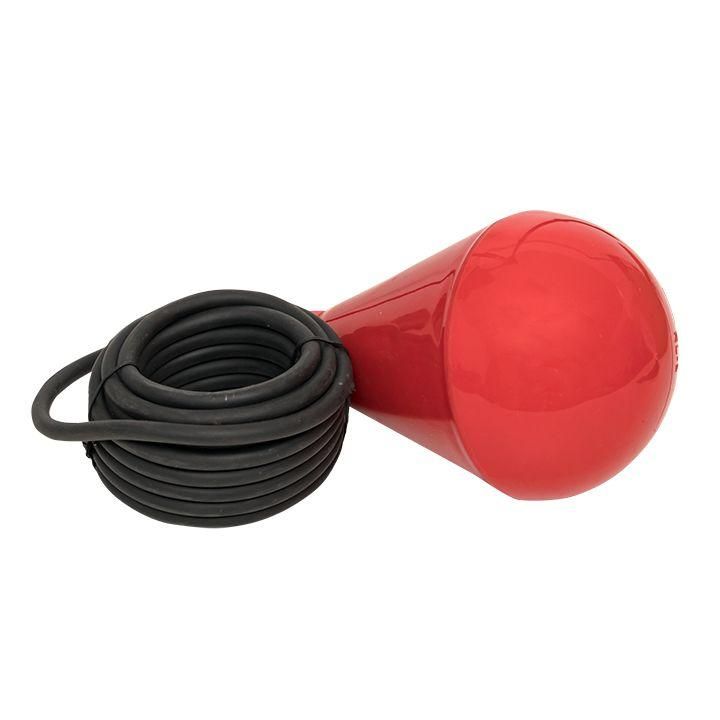

Поплавковый выключатель RL-1 с кабелем 20 м | RL-1-20 EKF

Поплавковый выключатель RL-1 с кабелем 20 метров от EKF — это надёжный датчик уровня для автоматического управления насосами в системах водоотведения и заполнения резервуаров. Устройство работает в агрессивных средах, имеет высокую степень защиты IP68 и компактную конструкцию с интегрированным поплавком.

Назначение и область применения

Поплавковый выключатель RL-1 используется для контроля уровня жидкости в резервуарах, канализационных насосных станциях (КНС), септиках, коллекторах и других ёмкостях. Он замыкает или размыкает электрическую цепь при достижении заданного уровня — что позволяет включать или отключать насосы без участия человека. Подходит для работы с водой, сточными водами, навозом, хлорированными и щелочными растворами, а также смесями с твёрдыми частицами.

Технические характеристики

• Тип переключения: однополюсный переключающий контакт (SPDT) — один выходной сигнал на включение/выключение
• Номинальный ток: 16 А — способен коммутировать нагрузки до 3,7 кВт при 230 В
• Номинальное напряжение: 230 В переменного тока
• Степень защиты: IP68 — полностью герметичен, выдерживает длительное погружение под воду и защищён от пыли
• Кабель: 20 метров, усиленная изоляция, устойчив к механическим повреждениям и воздействию агрессивных сред
• Корпус: интегрирован в поплавок — нет внешних соединений, снижена вероятность протечек

Совместимость и монтаж

Поплавковый выключатель RL-1 подключается напрямую к контактору или реле насоса. Монтаж осуществляется вертикально — устройство опускают в резервуар так, чтобы поплавок свободно перемещался вдоль направляющей. Для точной настройки уровня рекомендуется использовать фиксирующую планку или крепление на стенке ёмкости. Кабель длиной 20 метров обеспечивает гибкость расположения контролирующего оборудования вне зоны жидкости. Не требует внешнего питания — работает как механический переключатель.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для электрооборудования, работающего во влажной среде. Высокий класс защиты IP68 гарантирует безопасную работу даже при постоянном погружении. Конструкция выполнена из химически стойких термопластиков, не выделяющих вредных веществ в рабочую среду.

Преимущества

• Работает в условиях наличия твёрдых включений — не забивается, не требует частой очистки
• Устойчив к широкому кругу агрессивных жидкостей: от фекальных стоков до моющих средств и топливных эмульсий
• Монолитная конструкция исключает риск утечек через соединения
• Не нуждается в обслуживании при правильной установке
• Подходит для долгосрочной эксплуатации в автономных системах (септики, КНС)

Ограничения применения

• Не предназначен для работы с газообразными средами — только с жидкостями
• Максимальная температура среды не указана — не следует применять при температуре выше +50 °C без проверки совместимости материала
• Не рассчитан на давление выше атмосферного — не подходит для закрытых емкостей под давлением
• При использовании в очень вязких средах (например, густой навоз) возможна задержка движения поплавка — требуется тестирование на конкретной установке

Примеры использования

• Автоматическое включение насоса при заполнении септика до верхнего уровня
• Отключение насоса при опустошении резервуара до нижней отметки
• Контроль уровня воды в бассейне или резервуаре для полива
• Управление насосной станцией в канализационной сети с твёрдыми примесями
• Система слива навоза в животноводческих комплексах

Практические советы

• При монтаже убедитесь, что поплавок свободно движется — не допускайте соприкосновения с стенками или внутренними элементами резервуара
• Длина кабеля 20 метров позволяет размещать управление на расстоянии — используйте её для вывода проводов в сухое помещение
• Проверьте посадочный диаметр: устройство не требует специального крепления, но для предотвращения качания можно использовать фиксаторы
• При работе с агрессивными средами регулярно осматривайте поверхность поплавка — хотя материал устойчив, механические повреждения могут снизить срок службы
• RL-1 — это часть серии PROxima от EKF; совместим с другим оборудованием этой линейки для создания унифицированных систем автоматизации
