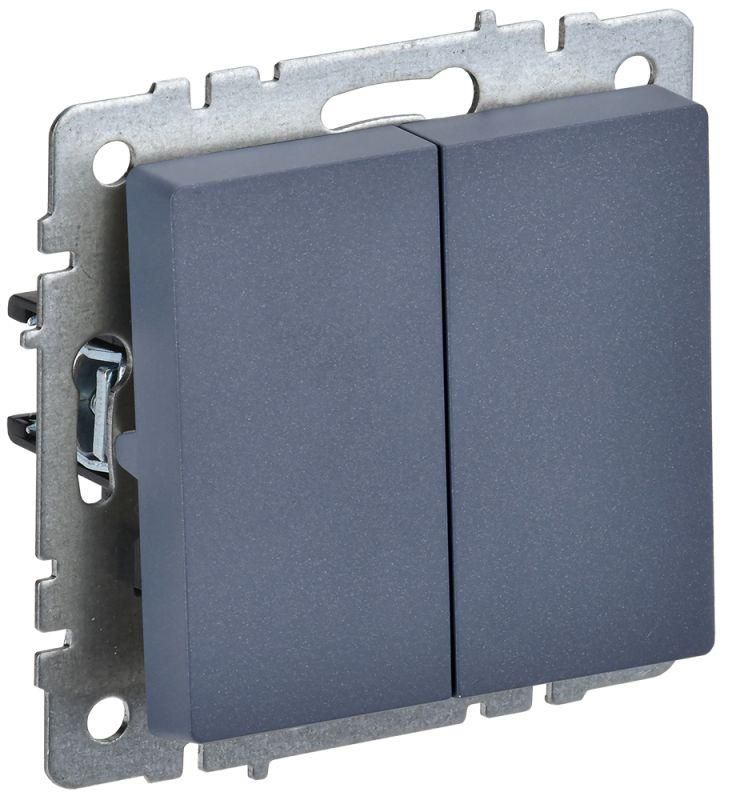

Выключатель проходной 2-кл. СП BRITE ВС10-2-6-БрМ 10А механизм маренго IEK BR-V22-0-10-K35

Выключатель проходной 2-клавишный 10А ВС10-2-6-БрМ механизм маренго - это двухпозиционный переключатель для управления освещением из двух мест, предназначенный для скрытой установки в бытовых и коммерческих помещениях. Выполнен в серии BRITE от бренда IEK, сочетает надежную механику, матовую пластиковую отделку и совместим с типовой монтажной коробкой глубиной 40–45 мм.

Назначение и область применения

Выключатель проходной 2-клавишный 10А ВС10-2-6-БрМ механизм маренго используется для управления двумя группами светильников из двух точек - например, в длинном коридоре, на лестнице или между спальней и туалетом. Каждая клавиша работает независимо, что позволяет включать/выключать разные участки освещения. Подходит для жилых домов, офисов, гостиниц и других помещений с необходимостью многоуровневого управления светом.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на работу в стандартной сети переменного тока 220–240 В;
• Номинальный ток: 10 А - допустимая нагрузка до 2,3 кВт на одну клавишу (например, две лампы по 800 Вт);
• Способ подключения: винтовые клеммы - надежное соединение с медными проводами сечением до 2,5 мм2;
• Степень защиты IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не предназначен для влажных зон;
• Количество полюсов: 1 - управляет одной фазой, не подходит для трёхфазных цепей;
• Количество модулей: 1 - занимает один стандартный модуль в распределительной коробке;
• Срок службы: 10 лет - при соблюдении условий эксплуатации и номинальной нагрузки;
• Климатическое исполнение У3 - работает при температуре от −10C до +40C и относительной влажности до 80%;
• Материал корпуса: термостойкий пластик - устойчив к деформациям и не поддерживает горение;
• Отделка: матовая - не царапается легко, не отражает блики, хорошо сочетается с другими элементами серии BRITE;
• Подсветка: отсутствует - не имеет светодиодной индикации состояния.

Совместимость и монтаж

Выключатель проходной 2-клавишный 10А ВС10-2-6-БрМ механизм маренго - это механизм с накладкой, требующий установки в стандартную металлическую или пластиковую монтажную коробку с глубиной 40–45 мм. Монтаж осуществляется с помощью распорных лапок и двух шурупов. Для работы необходимо использовать два таких выключателя - один на входе, второй на выходе - и соединить их тремя проводами: фаза, перемычка и возврат. Нельзя заменять им обычный одноклавишный выключатель без изменения схемы wiring. Совместим с рамками серии BRITE от IEK, в том числе с декоративными накладками цвета маренго.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Конструкция исключает случайный контакт с токоведущими частями благодаря изоляции и классу защиты IP20. Применение в помещениях с повышенной влажностью (ванна, баня, бассейн) запрещено. Не рекомендуется использование в условиях постоянной вибрации или воздействия химически активных сред.

Преимущества

• Двухклавишная схема позволяет управлять двумя независимыми группами света - экономит провода и снижает сложность схемы;
• Матовая поверхность не собирает пыль и не выгорает на солнце;
• Фирменная серия BRITE обеспечивает единый стиль с другими элементами интерьера - розетками, выключателями, светильниками;
• Винтовые клеммы обеспечивают прочное и долговечное соединение даже при многократных демонтажах;
• Гарантированный срок службы 10 лет при правильной эксплуатации.

Ограничения применения

• Не подходит для установки во влажных помещениях - IP20 не обеспечивает защиту от воды;
• Не имеет подсветки - невозможно определить положение клавиш в темноте;
• Требует парной установки с другим таким же выключателем - нельзя использовать как обычный одиночный выключатель;
• Запрещена работа при нагрузках выше 10 А на клавишу - не подходит для мощных нагревательных приборов или LED-лент с драйверами >2,3 кВт;
• Не совместим с системами умного дома без внешних реле - не имеет электронного управления.

Примеры использования

• Управление светом в коридоре: одна клавиша - основное освещение, вторая - ночное;
• Лестница: включение света снизу и выключение наверху, и наоборот;
• Спальня и смежный санузел: включение света в туалете с кровати и выключение у двери;
• Офисные переговорные комнаты: управление потолочным светом и подсветкой стен из двух точек.

Практические советы

• При монтаже проверьте, чтобы провода были плотно затянуты в клеммах - слабый контакт вызывает перегрев;
• Используйте только медные провода сечением 1,5–2,5 мм2 - алюминий не допускается;
• Выбирайте рамку того же цвета (маренго) и серии BRITE - это сохраняет эстетику;
• При подключении пометьте провода: L (фаза), L1/L2 (перемычки), N (нейтраль не подключается к выключателю);
• Не используйте этот выключатель в качестве обычного - он не заменяет одноклавишный, если не сделана вся схема проходного управления.
