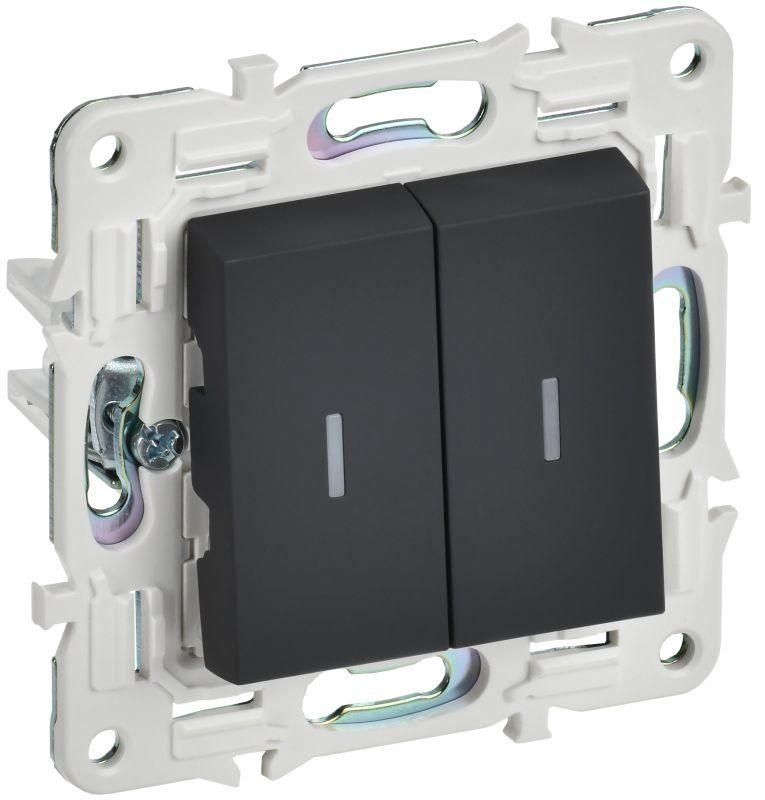

Выключатель проходной 2-кл. SKANDY 10А SK-V10G с индикацией графит IEK SK-V22-1-10-K53

Выключатель проходной 2-клавишный с индикацией 10А графит от IEK (ИЭК) - это надежное устройство для управления освещением из двух мест с подсветкой клавиш. Артикул sk-v22-1-10-k53 подходит для внутренней проводки в жилых и общественных помещениях, где требуется гибкая организация света - например, в длинных коридорах, лестницах или спальнях.

Назначение и область применения

Выключатель проходной 2-клавишный с индикацией 10А графит предназначен для управления одной группой светильников из двух точек. Каждая клавиша работает независимо - можно включить/выключить два разных участка освещения (например, потолочные светильники и бра) с любого конца помещения. Индикация в виде мягкой подсветки клавиш помогает найти выключатель в темноте. Подходит для квартир, домов, офисов, гостиниц и других объектов с необходимостью многоуровневого управления светом.

Технические характеристики

• Номинальное напряжение: 230 В - совместим с бытовой сетью 220–240 В
• Номинальный ток: 10 А - рассчитан на нагрузку до 2,3 кВт (при 230 В)
• Количество клавиш: 2 - каждая управляет своей цепью
• Схема подключения: переключатель на 2 направления (проходной) - требует парного устройства
• Индикация: да - светодиодная подсветка клавиш, видна в темноте
• Тип подключения: винтовые зажимы - надежное соединение с медными проводами
• Способ монтажа: внутренний (скрытый) - устанавливается в подрозетник
• Степень защиты: IP20 - защищён от прикосновения пальцами, не предназначен для влажных помещений
• Цвет: графит - матовый, современный оттенок, сочетается с большинством интерьеров
• Материал корпуса: поликарбонат - прочный, устойчив к УФ-излучению и механическим повреждениям
• Количество модулей: 1 - занимает стандартное место в распределительной коробке
• Количество полюсов: 1 - коммутирует один фазный провод на каждой клавише
• Температурный режим: от -25C до +40C - подходит для холодных и теплых регионов
• Отделка: глянцевая - легка в уборке, не царапается при мытье

Совместимость и монтаж

Выключатель проходной 2-клавишный с индикацией 10А графит совместим с другими механизмами серии SKANDY и имеет универсальный размер 45×45 мм. Для работы в схеме проходного управления необходимо использовать ещё один такой же выключатель (или аналогичный проходной) в другой точке. Оба устройства подключаются через трёхжильный кабель: фаза, перемычка между выключателями, выход на светильник. Винтовые зажимы позволяют закрепить провода сечением до 2,5 мм2. Монтаж выполняется в стандартный подрозетник глубиной не менее 40 мм. Накладка цельная - не требует сборки после установки.

Безопасность и стандарты

Контактная группа лужена с серебряными вставками - снижает нагрев и увеличивает срок службы. Корпус выполнен из самозатухающего поликарбоната, соответствует требованиям безопасности для электроустановок. Соответствует ГОСТ Р 50030.2 и IEC 60669-1. Не рекомендуется применять в помещениях с повышенной влажностью (ванная, баня) из-за степени защиты IP20.

Преимущества

• Подсветка клавиш работает с любыми LED-лампами - не мерцает и не вызывает помех
• Мягкий щелчок - приятная тактильная реакция, минимум шума при использовании
• Универсальный формат 45×45 мм - совместим с рамками всех популярных серий
• Легко заменяется - не требует переделки проводки при замене старого выключателя того же типа
• 11 цветовых решений - возможность подобрать оттенок под дизайн интерьера
• Двойной изолированный суппорт с “ласточкиным хвостом” - плотно фиксируется в рамке, исключает люфт

Ограничения применения

• Не подходит для внешнего монтажа - степень защиты IP20 не защищает от воды и пыли
• Не используется в цепях переменного тока выше 230 В - не для промышленного оборудования
• Не совместим с автоматическими системами (умный дом) без дополнительных реле
• Запрещено устанавливать в условиях постоянной влажности (баня, бассейн, подвал без вентиляции)
• Не предназначен для управления мощными нагрузками свыше 2,3 кВт - для двигателей, обогревателей нужен более мощный аппарат

Примеры использования

• Управление светом в длинном коридоре - включение/выключение с обоих концов
• Освещение лестницы - включение снизу и сверху
• Спальная комната - одна клавиша управляет основным светом, вторая - ночником
• Комната с двумя зонами освещения - рабочая зона и отдых

Практические советы

• При монтаже проверьте, что провода правильно подключены к L, L1, L2 - неверная схема сделает выключатель обычным одноклавишным
• Используйте провода сечением 1,5–2,5 мм2 - оптимально для нагрузки 10 А
• При установке в новом подрозетнике убедитесь, что он глубже 40 мм - иначе механизм не войдет
• Если выключатель установлен рядом с другим устройством - выбирайте тот же цвет (графит) для единого дизайна
• Не используйте с энергосберегающими лампами с дросселем - возможны проблемы с подсветкой; лучше LED
• Чистите поверхность мягкой тканью - глянцевая отделка царапается жесткими средствами
