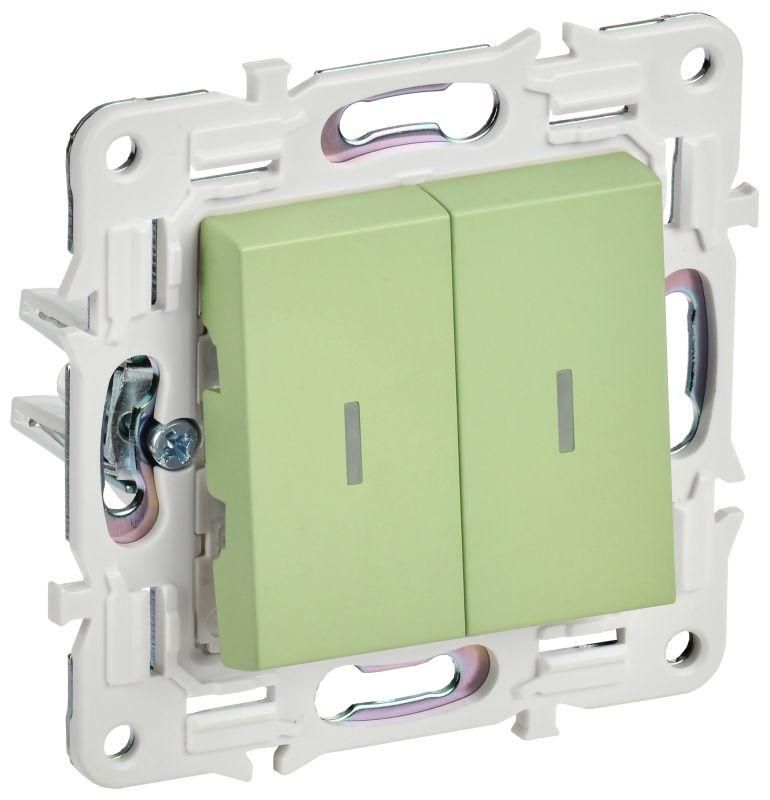

Выключатель проходной 2-кл. SKANDY 10А SK-V10G с индикацией мятный IEK SK-V22-1-10-K06

Выключатель проходной 2-клавишный с индикацией 10А SK-V10G, SK-V10M мятный - это устройство для управления освещением из двух мест с подсветкой клавиш, подходящее для жилых и общественных помещений. Продукт из серии SKANDY от IEK выполнен в глянцевом мятном цвете, совместим с стандартными рамками и имеет винтовые зажимы для надежного подключения.

Назначение и область применения

Выключатель проходной 2-клавишный с индикацией 10А SK-V10G, SK-V10M мятный предназначен для управления одной группой светильников из двух точек - например, в длинном коридоре, на лестнице или в спальне с выходом в два места. Индикация в виде мягкой подсветки помогает найти выключатель в темноте. Подходит для бытового и легкого коммерческого использования: квартиры, офисы, гостиницы, больницы. Номинальный ток 10 А позволяет коммутировать нагрузку до 2,3 кВт при 230 В - достаточно для большинства LED- и энергосберегающих светильников.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 10 А
• Количество клавиш: 2
• Схема подключения: переключатель на 2 направления (проходной)
• Индикация: да, светодиодная подсветка клавиш (мятный цвет)
• Тип подключения: винтовые зажимы
• Способ монтажа: внутренний (скрытый) - в подрозетник
• Степень защиты: IP20 - против доступа пальцев, но не защищен от воды и пыли
• Материал корпуса: поликарбонат, устойчивый к УФ-излучению
• Цвет: глянцевый мятный
• Температурный диапазон: от -25 C до +40 C
• Количество модулей: 1
• Количество полюсов: 1
• Типоразмер механизма: 45×45 мм

Совместимость и монтаж

Механизм 45×45 мм совместим со всеми стандартными рамками серии SKANDY и другими продуктами IEK, соответствующими этому формату. Для монтажа требуется стандартный подрозетник глубиной не менее 40 мм. Кабели фиксируются винтовыми зажимами - предварительно зачищайте провода на 8–10 мм. Отдельно стоит отметить: выключатель не требует нулевой линии для работы индикации - подсветка работает через нагрузку, что делает его совместимым с любыми LED-светильниками. Установка возможна только в закрытом помещении из-за IP20. Не используйте в ванных комнатах, на балконах или других сырых зонах.

Безопасность и стандарты

Выключатель проходной 2-клавишный с индикацией 10А SK-V10G, SK-V10M мятный соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Контакты выполнены из луженой меди с серебряными напылениями - повышают долговечность и снижают нагрев. Корпус из поликарбоната не поддерживает горение и устойчив к механическим воздействиям. Сертифицирован для эксплуатации в помещениях с нормальной влажностью и температурой до +40 C.

Преимущества

• Подсветка клавиш работает с любыми LED-светильниками без дополнительных цепей
• Мягкий щелчок клавиш - комфорт при ежедневном использовании
• Универсальный размер 45×45 мм - совместим с широким рядом рамок
• Луженая контактная группа с серебром - надежная коммутация даже при частом включении
• 11 цветовых решений - можно подобрать под любой интерьер
• Система “ласточкин хвост” - прочное крепление в многопостовой рамке

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 исключает использование во влажных, пыльных или открытых зонах
• Не подходит для управления мощными нагрузками выше 2,3 кВт (например, обогреватели, насосы)
• Не рекомендовано применение в системах с постоянной перегрузкой или импульсными нагрузками без фильтрации
• Индикация не работает при замыкании нуля на фазу - соблюдайте правильную полярность при подключении

Примеры использования

• Управление светом в коридоре: один выключатель у входа, второй - у выхода
• Освещение лестницы: включение снизу и выключение наверху
• Спальная комната: выключатель у двери и у кровати
• Офисные переговорные комнаты: управление светом с двух сторон

Практические советы

• При монтаже проверьте, чтобы фаза подводилась к общему контакту (обычно помечен как L), а две другие - к проходным выводам
• Для пары проходных выключателей используйте один SK-V10G и один аналогичный SK-V10M - они взаимозаменяемы
• При установке в рамку с несколькими механизмами - используйте специальные суппорты с “ласточкиным хвостом”, чтобы избежать люфта
• Не затягивайте винты слишком сильно - это может повредить пластиковые зажимы
• Выбирайте цвет по принципу “цвет стен = цвет выключателя” для невидимости устройства; мятный хорошо сочетается с белым, бежевым, светло-серым
