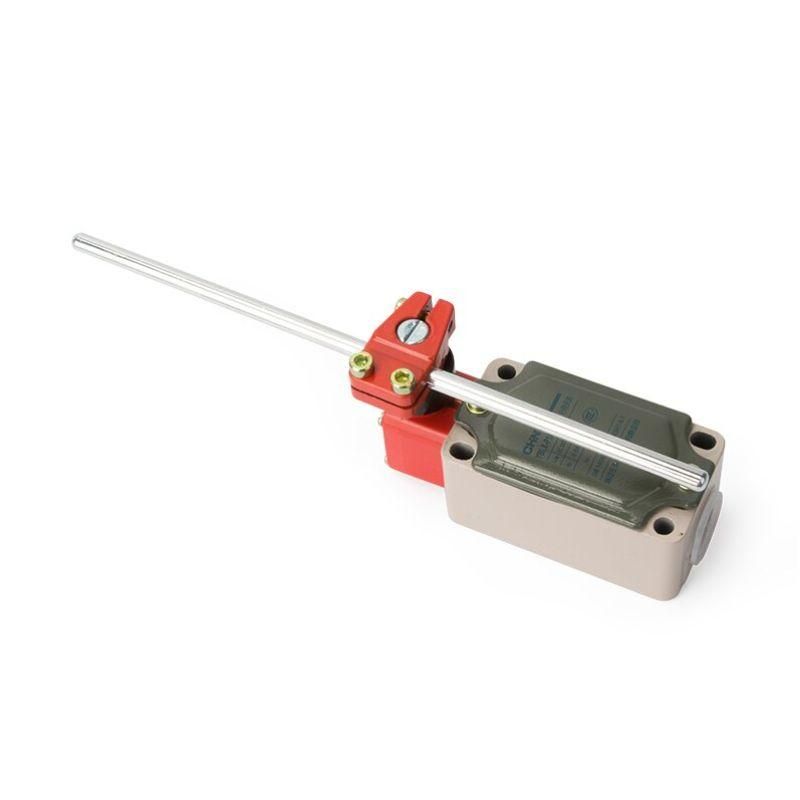

Выключатель путевой YBLX-P1/120/1P с регулируемой длиной металлического рычага амортизатором | 437075 CHINT

Выключатель путевой CHINT YBLX-P1/120/1P - это надёжный механический коммутационный аппарат с роликовым рычагом и амортизатором, предназначенный для точного срабатывания при физическом контакте с движущимися объектами. Применяется в системах автоматизации, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Выключатель путевой CHINT YBLX-P1/120/1P предназначен для автоматического отключения или переключения электрической цепи при достижении механизмом заданного положения. Он реагирует на физическое столкновение с помощью ролика на металлическом рычаге, что делает его идеальным для задач, требующих жесткой координации движения: ограничение хода оборудования, изменение направления работы, аварийная остановка.

Основные области применения: конвейеры, лифты, станки с ЧПУ, шлюзы, грузоподъёмники, системы безопасности, где требуется предотвращение выхода за предельные точки.

Технические характеристики

• Тип устройства: Концевой выключатель с роликовым рычагом
• Контактная группа: 1 нормально замкнутый (1НЗ) + 1 нормально открытый (1НО) контакт
• Номинальный ток: до 5 А переменного тока (AC-15, 24–230 В); до 0,15 А постоянного тока (DC-13, 24 В)
• Подключение: Клеммы для проводов - удобны для быстрого монтажа и обслуживания
• Защита: IP52 - защита от пыли (не полностью герметичен) и капель воды, падающих вертикально
• Корпус: Металл с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Рабочая температура: от –5 C до +40 C - не холодильных камер или нагреваемых зон выше 40 C
• Габариты: 132×42×65 мм - компактный формат для установки в ограниченном пространстве
• Регулируемый рычаг: Длина металлического рычага настраивается - позволяет адаптировать чувствительность и угол срабатывания
• Амортизатор: Уменьшает ударную нагрузку на механизм, продлевает срок службы контактов и самого рычага

Совместимость и монтаж

Выключатель путевой YBLX-P1/120/1P совместим с большинством стандартных креплений для концевых выключателей. Для установки используйте два болта M4 через отверстия в основании корпуса. Подключение осуществляется через клеммник - можно использовать провода сечением до 2,5 мм2.

Необходимо обеспечить свободный ход рычага без заклинивания. Перед запуском проверьте, чтобы рычаг мог беспрепятственно повернуться при контакте с деталью. Регулировка длины рычага выполняется ослаблением фиксирующего винта, после чего он фиксируется заново.

Обязательно соблюдайте полярность при подключении цепей постоянного тока - хотя устройство работает с любым типом тока, неверное подсоединение может вызвать некорректную работу.

Безопасность и стандарты

Выключатель соответствует требованиям к использованию в электроустановках с напряжением до 380 В переменного и 220 В постоянного тока. Произведён в соответствии с международными стандартами для промышленных коммутационных устройств. Сертифицирован для применения в системах безопасности согласно EN 60947-5-1.

Преимущества

• Металлический корпус и усиленный рычаг обеспечивают высокую износостойкость даже при частых срабатываниях
• Амортизатор снижает риск отказа из-за вибраций и ударов
• Настройка длины рычага даёт возможность точно подстроить момент срабатывания под конкретный процесс
• Клеммное подключение исключает необходимость пайки - легко заменить или переустановить
• Индивидуальная комбинация НЗ+НО контактов позволяет реализовать сложные логические сценарии (например, одновременная остановка и активация сигнализации)

Ограничения применения

• Не применяйте в условиях повышенной влажности, брызгах жидкостей или пылеобразующих средах - степень защиты IP52 недостаточна для таких условий
• Не допускается использование при температуре ниже –5 C или выше +40 C - возможны сбои в работе материала и смазки
• Постоянный ток свыше 0,15 А вызывает дуговое возгорание контактов - нельзя применять в мощных DC-цепях
• Не рекомендован для установки там, где есть риск попадания масла, растворителей или агрессивных химических веществ - они разрушат покрытие корпуса

Примеры использования

• На конвейере: рычаг срабатывает при прохождении продукта, отключая двигатель перед границей упаковки
• На станке с ЧПУ: ограничивает ход инструмента в крайних положениях, предотвращая столкновение с опорой
• В лифте: сигнал остановки при достижении этажа, также служит аварийным выключателем при переборе уровня
• На шлюзе: прекращает движение затвора при полном открывании/закрывании

Практические советы

• Перед первым запуском протестируйте срабатывание рычага вручную - убедитесь, что он возвращается в исходное положение без усилий
• При длительной эксплуатации периодически осматривайте контакты на окисление - особенно в помещениях с колебаниями влажности
• Выбирая место установки, учтите посадочный диаметр - расстояние от оси вращения рычага до поверхности крепления должно позволять ему уверенно касаться целевого объекта
• Если нужна более высокая защита (IP65/IP67), рассмотрите аналоги с герметичным исполнением - этот модель не подходит для мойки или outdoor-условий
• При замене старого выключателя - сравнивайте длину рычага и расположение клемм, чтобы не потребовалось менять проводку
