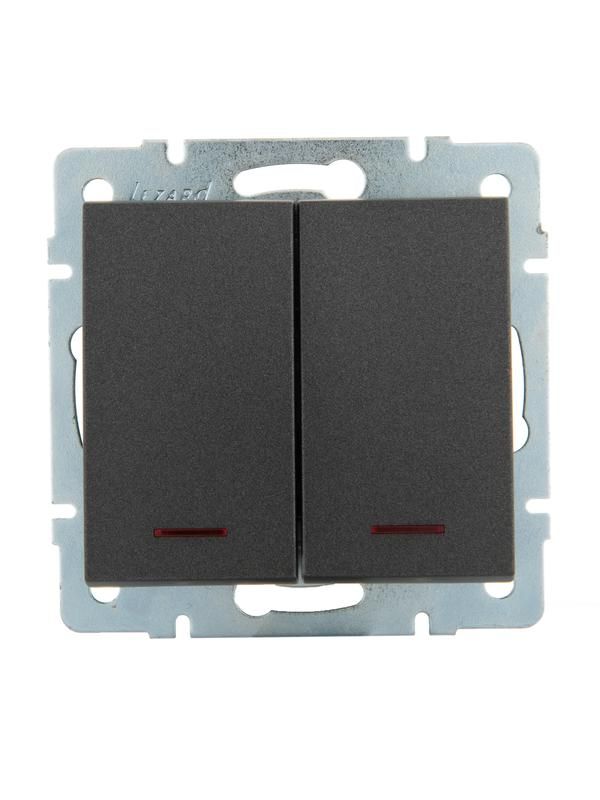

Выключатель 2-кл. Rain с подсветкой механизм матов. черн. графит LEZARD 703-4188-112

Выключатель двойной с подсветкой Lezard 703-4188-112 - это надежный бытовой коммутационный аппарат с индикацией состояния, предназначенный для управления двумя группами освещения в помещениях с внутренней проводкой. Механизм выполнен в рамочной серии RAIN из прочного поликарбоната, обеспечивает безопасную эксплуатацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Выключатель двойной с подсветкой Lezard 703-4188-112 предназначен для включения и выключения двух независимых светильников или групп освещения - например, основного и ночного света в спальне, зала и балкона, или люстры и точечных светильников на потолке. Подсветка позволяет легко найти выключатель в темноте. Устройство рассчитано на установку в жилых, офисных и общественных помещениях с постоянным контролируемым микроклиматом.

Технические характеристики

• Номинальное напряжение: 220 В - совместим с сетями переменного тока 220–240 В, используемыми в России и странах СНГ;
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт на каждую клавишу (например, две лампы по 100 Вт или LED-светильники суммарной мощностью до 900 Вт);
• Количество клавиш: 2 - управление двумя цепями одновременно;
• Тип управления: клавишный - классический механический принцип, проверенный временем;
• Индикация: да - светодиодная подсветка в каждой клавише горит при отключенном состоянии, показывает положение выключателя в темноте;
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли; подходит только для сухих помещений;
• Максимальное сечение кабеля: 1,5 мм2 - можно подключать медные провода сечением до 1,5 мм2 (обычно используется для освещения);
• Материал корпуса: поликарбонат - устойчив к ударным нагрузкам, не горит, сохраняет форму при нагреве;
• Цвет: черный графит матовый - маскирует следы пыли и царапин, сочетается с современным интерьером;
• Климатическое исполнение УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений с нормальной влажностью;
• Нормативный документ: ГОСТ Р 51321.1-2007 - соответствует требованиям безопасности для бытовых выключателей в РФ.

Совместимость и монтаж

Выключатель Lezard 703-4188-112 имеет скрытый способ монтажа - устанавливается в стандартную круглую или прямоугольную подрозетник глубиной не менее 40 мм. Крепление винтовое - фиксируется на распорных лапках внутри подрозетника. Для подключения используются два клемма на каждую клавишу: вход (L) и выход (L1/L2). Обязательно соблюдать полярность: фаза подводится к общему входу, нагрузка - к отдельным выходам. Нельзя использовать с кабелями более 1,5 мм2 - это вызовет перегрев и повреждение клемм.

Безопасность и стандарты

Выключатель двойной с подсветкой Lezard 703-4188-112 сертифицирован по ГОСТ Р 51321.1-2007, что гарантирует соответствие требованиям пожаробезопасности и электробезопасности. Конструкция исключает случайный контакт с токоведущими частями благодаря изоляционному материалу и закрытому механизму. Индикация выполнена на маломощном светодиоде - энергопотребление ничтожно мало и не влияет на счетчик.

Преимущества

• Подсветка клавиш снижает риск травм в темноте - особенно актуально для детских комнат и коридоров;
• Матовая поверхность не оставляет отпечатков пальцев и легче моется;
• Поликарбонатный корпус не деформируется при перегреве и не трескается при монтаже;
• Совместим со всеми стандартными подрозетниками 68×68 мм и аналогичными рамками серии RAIN;
• Не требует внешнего питания для подсветки - работает от сети через токоограничивающий резистор.

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, баня, бассейн) - степень защиты IP20 не предохраняет от попадания воды;
• Запрещено подключение нагрузки выше 10 А на одну клавишу - превышение вызовет оплавление контактов;
• Не совместим с кабелями сечением более 1,5 мм2 - нельзя подключать силовые линии для розеток или мощных приборов;
• Не рекомендован для использования в местах с высокой запыленностью (цеха, гаражи без герметизации) - пыль может забивать механизм;
• Не поддерживает автоматизированные системы (умный дом) - это purely механическое устройство без электроники.

Примеры использования

• Управление светом в спальне: одна клавиша - основная люстра, вторая - ночник у кровати;
• Освещение коридора и холла - отдельное управление двумя участками;
• Кухня: верхний свет и подсветка рабочей зоны;
• Детская комната: свет над столом и общий свет - удобно выключить один режим без другого.

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе фаза может быть подведена к нему;
• Проверьте сечение проводов перед подключением - если они больше 1,5 мм2, используйте переходник или замените выключатель на модель с большей нагрузкой;
• При установке в старые подрозетники убедитесь, что глубины достаточно - иначе механизм будет торчать;
• Не затягивайте винты слишком сильно - это может повредить пластиковые клеммы;
• Если подсветка не работает после монтажа - проверьте правильность подключения фазы и целостность цепи нагрузки (светодиод горит только когда цепь разомкнута).
