Панель лицевая защитная 1V горизонтальный монтаж - 022144 Pr63 Legrand

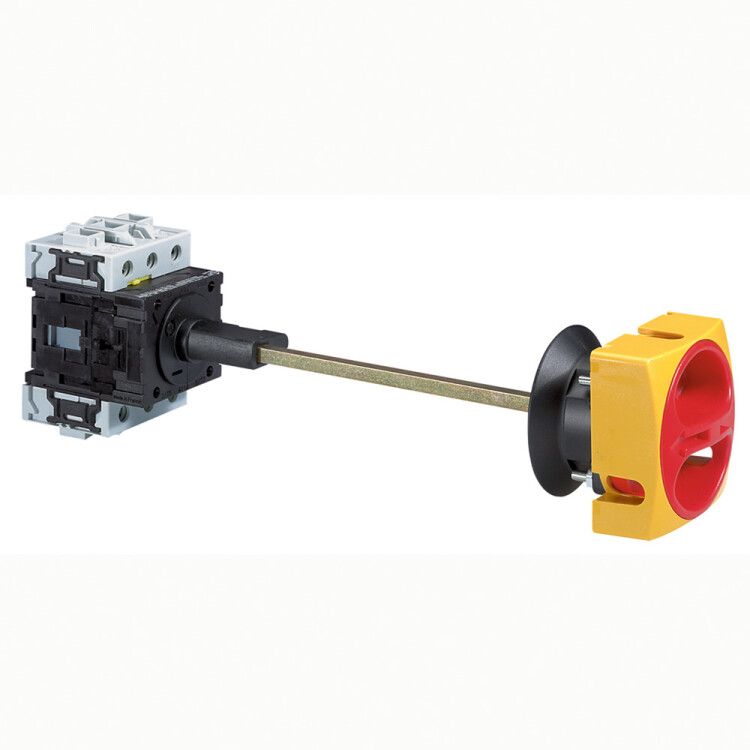

Выключатель-разъединитель Legrand Euro 022144 — трёхполюсное устройство на 50 А с выносной рукояткой, предназначенное для безопасного отключения электроцепей при обслуживании и ремонте. Подходит для фронтального монтажа на монтажную плату или в напольные шкафы, обеспечивает механическую изоляцию цепи и соответствует требованиям промышленного оборудования.

Назначение и область применения

Выключатель-разъединитель Legrand Euro 022144 используется для ручного отключения электрической цепи без нагрузки. Он не предназначен для частых включений/выключений под током, но надёжно выполняет функцию изолирующего устройства перед работой на оборудовании. Применяется в распределительных щитах, на станках, конвейерах, насосных системах и других промышленных объектах, где требуется физическое отделение питания для безопасности персонала.

Технические характеристики

• Количество полюсов: 3 — позволяет отключать все три фазы одновременно
• Номинальный ток: 50 А — максимальный постоянный ток, который устройство может проводить без перегрева
• Номинальное напряжение: 690 В — рассчитано на работу в сетях до 690 В переменного тока
• Условный ток короткого замыкания: 10 кА — способен выдерживать кратковременные сверхтоки до этого значения без повреждения
• Номинальная мощность (AC-3, 400 В): 15 кВт — допустимая мощность двигателя, управляемого через этот разъединитель (при пуске под нагрузкой)
• Номинальная мощность (AC-23, 400 В): 18.5 кВт — мощность, которую можно отключать при работе без пуска (например, при остановке)
• Степень защиты: IP2X — защищён от доступа пальцев к токоведущим частям, но не герметичен; не предохраняет от попадания воды или пыли
• Тип присоединения: винтовые зажимы — требуют затяжки отверткой, обеспечивают надёжный контакт
• Цвет рукоятки: красный — стандартизированный цвет для аварийного или отключающего устройства
• Наличие блокировки: да — возможность закрепления замка в положении “выключено” для запрета включения
• Компактная версия: да — уменьшенные габариты позволяют экономить место в шкафу
• Способ монтажа: монтажная плата — крепится к металлической пластине или стенке шкафа
• Подходит для напольного монтажа: да — может устанавливаться в напольные распределительные устройства
• Количество вспомогательных контактов: 0 — не имеет сигнализационных или блокировочных контактов для автоматики

Совместимость и монтаж

Выключатель-разъединитель Legrand Euro 022144 монтируется на монтажную плиту с помощью фиксирующих креплений. Для установки необходима подготовленная площадка с отверстием подходящего размера — проверьте посадочные размеры в техническом чертеже производителя. Винтовые зажимы предназначены для подключения медных жил сечением до 16 мм². Убедитесь, что провода зачищены правильно и плотно затянуты — слабый контакт вызывает нагрев. Выносная рукоятка выводится на лицевую сторону шкафа, что удобно для оператора. Крепление рукоятки к механизму выполнено так, чтобы исключить случайное включение при открытой дверце.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-3 для выключателей-разъединителей. Наличие блокировки позволяет применять его в системах, требующих Lockout/Tagout (LOTO) — процедуры безопасного отключения энергоустановок. Цвет рукоятки и конструкция гарантируют визуальное отличие от обычных переключателей. Однако степень защиты IP2X не обеспечивает защиту от брызг, пыли или влаги — не используйте в сырых или пыльных средах без дополнительной оболочки.

Преимущества

• Фронтальная установка и выносная рукоятка — удобный доступ даже при ограниченном пространстве внутри шкафа
• Компактный дизайн — занимает мало места, подходит для плотной компоновки
• Механическая блокировка — позволяет фиксировать положение “выкл.” замком, что важно для соблюдения правил техники безопасности
• Высокая коммутационная стойкость — выдерживает токи короткого замыкания до 10 кА
• Надёжные винтовые зажимы — долговечное соединение без необходимости специальных инструментов

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой — для таких задач нужен контактор или автоматический выключатель
• IP2X — нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью без внешней защиты
• Отсутствие вспомогательных контактов — невозможно подключить сигналы состояния (“включен”, “выключен”) к системе автоматизации
• Требуется ручное управление — не подходит для дистанционного или программного управления

Примеры использования

• Разъединитель перед частотным преобразователем на станке CNC — позволяет полностью отключить питание перед техобслуживанием
• Главный разъединитель в напольном щите насосной станции — обеспечивает изоляцию всех трёх фаз при плановых работах
• Отключающее устройство в распределительном пункте конвейерной линии — применяется совместно с автоматическими выключателями для создания многоступенчатой системы защиты

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки винтов — указано в документации Legrand
• Используйте только инструменты с изолированными ручками при работе рядом с токоведущими частями
• Если устройство устанавливается в шкаф с возможностью доступа со стороны человека — обязательно используйте блокировку и нанесите предупредительные знаки
• При монтаже на монтажную плату убедитесь, что она изготовлена из немагнитного материала и имеет достаточную жёсткость
• Запомните: Legrand Euro 022144 — это не автомат, а именно разъединитель. Его задача — изоляция, а не защита от перегрузок или КЗ
