Выключатель-разъединитель ВР-101 3Р 1250A на два направления тандем | 40112DEK DEKraft APC

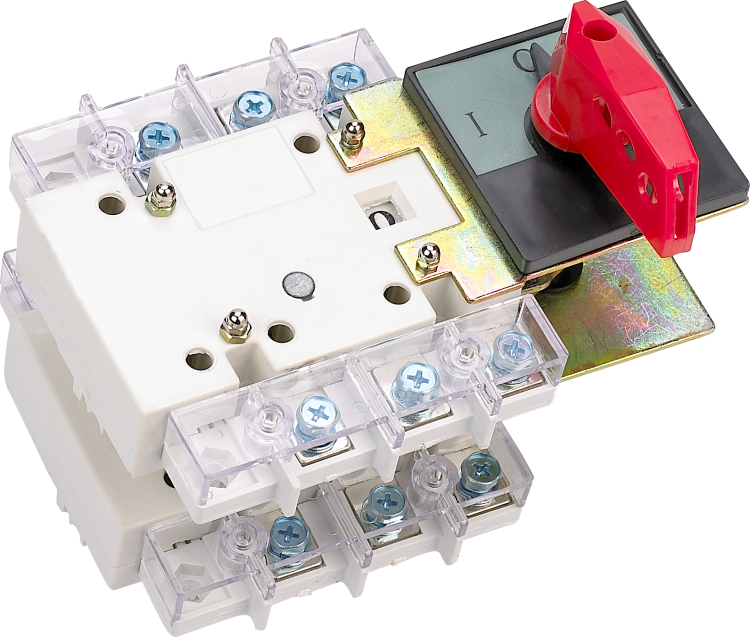

Выключатель-разъединитель ВР-101 3P 1250A два направления тандем от DEKraft предназначен для безопасного отключения и переключения мощных цепей в распределительных щитах. Благодаря реверсивному механизму и двойному разрыву контактов, он обеспечивает надежную работу в системах с частыми изменениями направления тока, таких как насосные станции или конвейеры с реверсом.

Назначение и область применения

Выключатель-разъединитель ВР-101 3P 1250A два направления тандем используется для ручного отключения и переключения трехфазных цепей с высокими токами. Он применяется там, где требуется физическое разрывание цепи для обслуживания или ремонта, а также возможность переключения между двумя источниками питания или направлениями работы оборудования. Подходит для установки в промышленных распределительных щитах, на объектах с двигателями, компрессорами, конвейерами и другими индуктивными нагрузками.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1250 А
• Номинальное напряжение изоляции: 800 В
• Условный ток короткого замыкания: 50 кА
• Тип переключения: реверсивный, тандем (тип Т)
• Категория применения: AC-22B (смешанные активные и индуктивные нагрузки)
• Тип элемента управления: тумблер
• Степень защиты: IP00 (без внешней защиты - требует установки в закрытом корпусе)
• Тип присоединения: винтовые клеммы
• Материал клемм: медь
• Габаритные размеры: 365×340×480 мм
• Способ монтажа: внутренний, встраиваемый
• Цвет: черный

Совместимость и монтаж

Выключатель-разъединитель ВР-101 3P 1250A два направления тандем устанавливается внутри распределительного щита. Его компактная версия позволяет экономить место в шкафах. Присоединение проводов осуществляется через медные винтовые клеммы - подходят жилы сечением до 150 мм2. Подключение питания возможно как сверху, так и снизу - это упрощает трассировку кабелей. Устройство имеет фиксированную установку - не предназначено для выдвижения или быстрого демонтажа. Для монтажа необходим доступ к задней части аппарата, поскольку клеммы расположены сзади.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 3P 1250A два направления тандем соответствует требованиям к аппаратам категории AC-22B, что гарантирует надежное коммутирование смешанных нагрузок. Наличие механической блокировки предотвращает одновременное включение двух положений, исключая КЗ при переключении. Двойной разрыв каждого полюса обеспечивает более эффективное гашение дуги и снижает износ контактов. Однако, из-за степени защиты IP00, использование вне защищенного шкафа запрещено - открытые токоведущие части опасны!

Преимущества

• Двойной разрыв контактов - увеличивает срок службы и снижает риск возгорания при отключении под нагрузкой.
• Медные клеммы - обеспечивают минимальные потери и стабильное соединение даже при длительной работе на максимальном токе.
• Реверсивный механизм типа “тандем” - позволяет переключать направление тока без необходимости в двух отдельных аппаратах.
• Гибкий способ подключения питания - сверху/снизу - упрощает проектирование и сборку щитов.
• Фиксированная конструкция - обеспечивает устойчивость и долговечность при вибрациях и ударных нагрузках.

Ограничения применения

• Не допускается применение в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP00 не предусматривает никакой внешней защиты.
• Не предназначен для частых операций включения/выключения под нагрузкой - рассчитан на редкое отключение и переключение, а не на регулярное управление двигателем.
• Требует обязательной установки в закрытый металлический или пластиковый щит с блокировкой от случайного доступа.
• Не совместим с автоматическими системами управления - работает только вручную.

Примеры использования

• Переключение между основным и резервным питанием на насосной станции.
• Изменение направления вращения крупного конвейера в пищевой промышленности.
• Отключение цепи перед техобслуживанием вентиляционного агрегата.
• Ручное переключение в системах с двумя источниками переменного тока (например, генератор + сеть).

Практические советы

• При выборе места установки учтите габариты 365×340×480 мм - нужен свободный зазор минимум 50 мм вокруг для теплоотвода и доступа к клеммам.
• Обязательно используйте защитный кожух или щит с классом защиты не ниже IP54, чтобы исключить контакт с токоведущими частями.
• Проверьте соответствие сечения кабеля и момента затяжки винтов - переутяжка может повредить медные клеммы, недостаточная затяжка вызывает нагрев.
• При использовании в системах с реверсом всегда проверяйте блокировку - она должна препятствовать одновременному включению обоих направлений.
• Этот выключатель-разъединитель ВР-101 3P 1250A два направления тандем - не автономный аппарат. Обязательно сочетайте его с автоматическим выключателем или предохранителем для защиты от КЗ.
