Выключатель-разъединитель ВР-101 3Р 1250A с видимым разрывом задний доступ | 40061DEK DEKraft APC

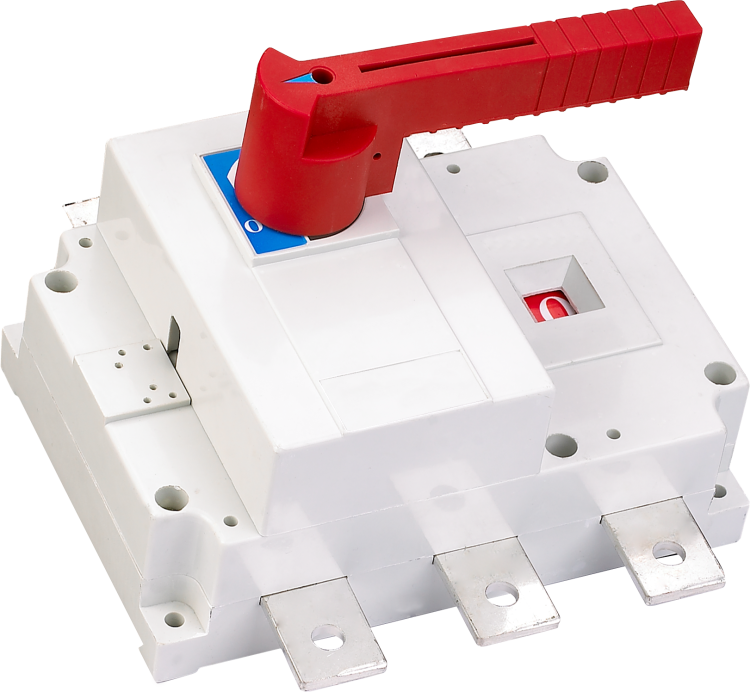

Выключатель-разъединитель ВР-101 от DEKraft - это коммутирующее устройство с видимым разрывом цепи, предназначенное для безопасного отключения силовых цепей на ток до 1250 А. Применяется в распределительных щитах промышленных объектов, где требуется надежное механическое отключение и контроль состояния цепи. Артикул 40061dek соответствует модели с задним доступом и винтовыми клеммами.

Назначение и область применения

Выключатель-разъединитель ВР-101 используется для ручного отключения электрооборудования перед обслуживанием, ремонтом или аварийным отключением. Он не предназначен для частых переключений под нагрузкой - это не автоматический выключатель, а аппарат для создания явного разрыва цепи. Подходит для систем с переменным током до 690 В, 50 Гц, особенно там, где есть смешанные нагрузки: двигатели, нагреватели, трансформаторы. Устройство устанавливается в распределительные щиты как часть системы безопасности по нормам ПУЭ.

Технические характеристики

• Количество полюсов: 3 - отключает все три фазы одновременно
• Номинальный ток: 1250 А - способен работать длительно при такой нагрузке
• Номинальное напряжение изоляции: 690 В - максимальное рабочее напряжение сети
• Условный ток короткого замыкания: 50 кА - выдерживает кратковременный импульс КЗ без разрушения
• Тип управления: ручка-переключатель - позволяет визуально определить положение “ВКЛ”/“ОТКЛ”
• Присоединение: винтовые клеммы - совместимы с медными и алюминиевыми жилами до 120 мм2
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки внутри закрытого шкафа
• Габариты: 175×360×378 мм - размеры для расчета места в щите
• Категория применения: AC-22B - рассчитан на управление смешанными нагрузками (активные + индуктивные)
• Конструкция: встраиваемое устройство фиксированной установки - не съемное, монтируется на плату
• Наличие блокировки: да - возможность запирания в положении “ОТКЛ” для предотвращения случайного включения

Совместимость и монтаж

Выключатель-разъединитель ВР-101 монтируется на монтажную плиту внутри распределительного щита. Для установки необходимы отверстия под крепления, указанные в чертежах производителя. Подвод питания допускается как сверху, так и снизу - это упрощает трассировку кабелей. Винтовые клеммы выполнены из меди, что обеспечивает низкое переходное сопротивление. Перед подключением проверьте соответствие сечения провода и момента затяжки винтов - указано в руководстве. Блокировка работает с замком типа LOTO - можно использовать бирки и замки для энергоблокировки.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 соответствует требованиям к устройствам с видимым разрывом согласно ГОСТ Р 50030.3 и IEC 60947-3. Наличие двойного разрыва контактов гарантирует полное отключение каждой фазы, исключая опасность скрытого замыкания. Благодаря этому он применяется в зонах повышенной опасности, где требуется подтверждение отключения визуальным осмотром. Однако IP00 требует обязательной установки в защищённом корпусе - использование вне шкафа недопустимо.

Преимущества

• Видимый разрыв - оператор точно знает, что цепь отключена
• Двойной разрыв контактов - снижает вероятность дугового замыкания и продлевает срок службы
• Медные клеммы - минимизируют потери тепла и повышают надежность соединения
• Обратная подача питания - гибкость в проектировании схемы
• Функция блокировки - соответствует требованиям OSHA и ПУЭ по энергоблокировке

Ограничения применения

• Не предназначено для частого включения/выключения под нагрузкой - это не автомат, а разъединитель
• IP00 - нельзя применять во влажных, пыльных или открытых помещениях
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно нужна внешняя защита (предохранители, автоматы)
• Требуется свободный доступ сзади для монтажа и обслуживания - не подходит для компактных щитов без тылового зазора
• Не рекомендуется для сетей выше 690 В или постоянного тока

Примеры использования

• Главный входной выключатель в промышленном щите питания станков
• Отключающий аппарат перед частотным преобразователем
• Разъединитель в цепях конвейеров, насосных станций, печей
• Точка отключения для планового техобслуживания оборудования

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия в щите соответствовали габаритам 175×360×378 мм
• Используйте только качественные кабели с подходящим сечением - при 1250 А даже маленькое плохое соединение вызывает перегрев
• При использовании блокировки всегда применяйте цветные бирки и замки - это требование безопасности
• Не используйте этот выключатель как основную защиту - он не реагирует на перегрузки, только на ручное отключение
• Проверяйте состояние контактов каждые 6–12 месяцев - при больших токах возможен износ, особенно после многократных отключений под нагрузкой
• Помните: ВР-101 - это не автомат! Его задача - создать физически видимый разрыв, а не спасти оборудование от аварии
