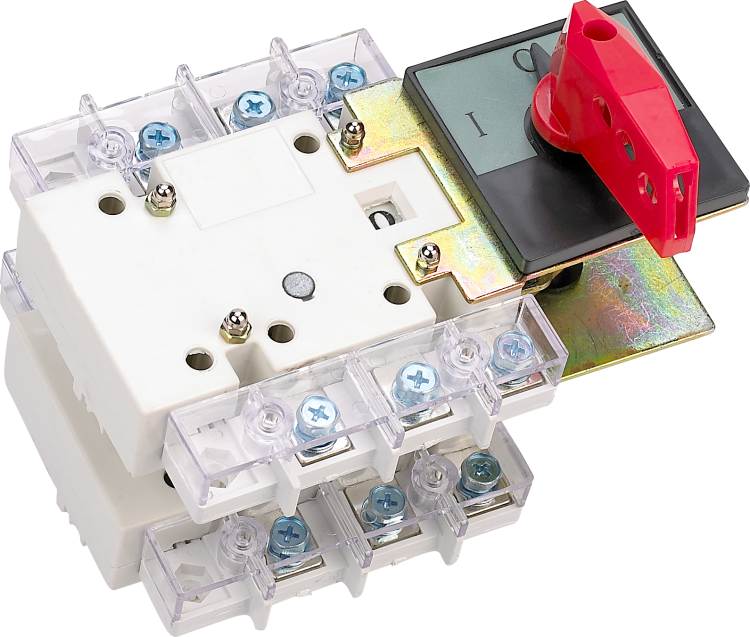

Выключатель-разъединитель ВР-101 от DeKraft — это четырёхполюсное устройство на 250 А с реверсивным переключением, предназначенное для безопасного отключения и коммутации мощных цепей в распределительных щитах. Благодаря двойному разрыву контактов и компактной конструкции, он сочетает надёжность, удобство монтажа и совместимость с промышленными системами.

Назначение и область применения

Выключатель-разъединитель ВР-101 используется для ручного отключения электрической цепи без нагрузки, а также для переключения между двумя источниками питания — например, основным и резервным. Он применяется в промышленных распределительных щитах, где требуется надёжная изоляция цепи перед обслуживанием. Устройство подходит для смешанных нагрузок (активных и индуктивных), таких как двигатели, нагреватели, конвейеры и системы автоматизации. Его можно устанавливать как в новых, так и в модернизируемых электроустановках.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 4
• Номинальное напряжение изоляции: 800 В (рабочее напряжение до 690 В, 50 Гц)
• Условный ток короткого замыкания: 12 кА
• Категория применения: AC-22B (смешанные активные и индуктивные нагрузки)
• Степень защиты: IP00 (без внешней защиты — требует установки внутри корпуса)
• Тип присоединения: винтовые медные клеммы
• Тип рукоятки: флажковый механизм с четкой визуальной индикацией положения
• Габариты: 170×233×288 мм
• Материал корпуса: черный термостойкий пластик
• Конструкция: встраиваемое устройство фиксированной установки
• Подключение: питание возможно как сверху, так и снизу

Совместимость и монтаж

Выключатель-разъединитель ВР-101 рассчитан на внутреннюю установку в шкафы и распределительные щиты. Для монтажа необходима подготовка проема соответствующих размеров — 170×233 мм. Клеммы позволяют подключить одножильные и многожильные провода сечением до 50 мм². Медные клеммы обеспечивают минимальное переходное сопротивление и долговечность соединения. Устройство имеет зажимы с фиксацией, что исключает случайное ослабление контакта. Благодаря компактной версии, ВР-101 легко помещается даже в ограниченном пространстве.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 соответствует требованиям к аппаратам категории AC-22B и обеспечивает двойной разрыв каждого полюса — это гарантирует полную изоляцию цепи при отключении. Наличие механической блокировки предотвращает одновременное включение двух направлений, снижая риск короткого замыкания при переключении. Хотя степень защиты IP00 не защищает от пыли и влаги, устройство предназначено исключительно для установки внутри закрытых щитов, что полностью соответствует нормам безопасности.

Преимущества

• Двойной разрыв контактов — снижает риск возникновения дуги и продлевает срок службы устройства
• Реверсивный переключатель типа “Тандем” позволяет выбирать один из двух источников питания без потери целостности цепи
• Медные клеммы обеспечивают стабильный контакт и устойчивость к окислению
• Гибкая схема подключения: питание можно подвести как сверху, так и снизу — упрощает сборку щита
• Флажковая рукоятка даёт чёткую визуальную индикацию состояния (вкл/выкл)
• Компактные размеры позволяют экономить место в щите без потери функциональности

Ограничения применения

Выключатель-разъединитель ВР-101 нельзя использовать для коммутации под нагрузкой — он предназначен только для отключения цепи после отключения автомата или другого средства защиты. Не предназначен для работы вне закрытого щита из-за степени защиты IP00. Не рекомендуется применять в условиях повышенной запылённости, влажности или агрессивной среды без дополнительной герметизации щита. Также не следует использовать в качестве единственного средства защиты — всегда нужна последовательная установка автоматического выключателя или предохранителей.

Примеры использования

• Переключение между сетью и дизель-генератором в системах бесперебойного питания
• Отключение цепи двигателя перед техобслуживанием на конвейере
• Изоляция участка цепи в промышленном щите для проведения работ
• Распределение энергии между двумя параллельными линиями в производственных помещениях

Практические советы

• При монтаже проверьте соответствие посадочного отверстия — габариты 170×233 мм должны точно совпадать с вырезом в щите
• Затягивайте винты клемм равномерно, используя момент, указанный в документации — переусиливать нельзя
• Не забудьте подписать положение рукоятки (“Основной”, “Резерв”) — это ускоряет диагностику и повышает безопасность
• Для длительной эксплуатации в условиях частых переключений регулярно осматривайте контакты на наличие следов дуги
• Если планируете установку в щит с высокой температурой — убедитесь, что окружающая среда не превышает допустимые значения (обычно +40°C)
