Выключатель-разъединитель NM8NSD-250 DC 2P (R) | 273113 CHINT

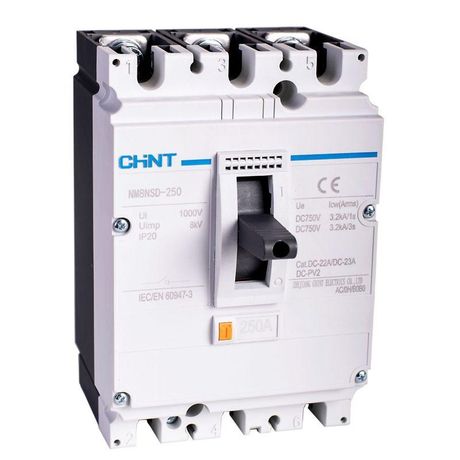

Выключатель-разъединитель CHINT NM8NSD-250 DC 2P (R) предназначен для безопасного отключения цепей постоянного тока в распределительных щитах и на объектах с высокой мощностью. Устройство сочетает функции коммутации и изоляции, обеспечивает надёжную работу при нагрузках до 250 А и применяется там, где требуется жёсткий контроль питания.

Назначение и область применения

Выключатель-разъединитель CHINT NM8NSD-250 DC 2P (R) используется для ручного отключения цепей постоянного тока в системах с напряжением 400–690 В. Он выполняет две задачи одновременно: обеспечивает физическое разрывание цепи (разъединительная функция) и позволяет управлять нагрузкой (выключательная функция). Подходит для установки в качестве главного выключателя в щитах энергоустановок, солнечных электростанций, промышленных зарядных станциях, системах с батарейными массивами и других DC-системах.

Технические характеристики

• Количество полюсов: 2 - управление двумя проводниками (плюс и минус) цепи постоянного тока;
• Номинальный ток длительной нагрузки: 250 А - способен работать постоянно при такой нагрузке без перегрева;
• Номинальное напряжение: 400–690 В - рассчитан на использование в средневольтных DC-сетях;
• Номинальный кратковременно выдерживаемый ток: 3,2 кА - выдерживает аварийные токи короткого замыкания до 3200 А в течение короткого времени;
• Моторный привод: да - возможность подключения внешнего электропривода для дистанционного управления;
• Тип элемента управления: рычажковый - удобный механический переключатель с чётким положением “ВКЛ/ВЫКЛ”;
• Конструктивное исполнение: комплектное устройство в корпусе - всё собрано в одном герметичном модуле, не требует сборки;
• Степень защиты IP40 - защищён от предметов больше 1 мм, но не от воды и пыли; не предназначен для уличной эксплуатации;
• Цвет элементов управления: черный - контрастный, легко различим в условиях плохого освещения.

Совместимость и монтаж

Устройство монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - рекомендуется использовать медные кабели сечением не менее 70 мм2 для номинала 250 А. Клеммы рассчитаны на многожильные и одножильные провода. Моторный привод подключается через специальный разъём на боковой стенке корпуса - совместим с приводами серии CHINT MMD. Убедитесь, что посадочное место в шкафу соответствует габаритам устройства - он занимает два модуля (2×17,5 мм).

Безопасность и стандарты

Выключатель-разъединитель CHINT NM8NSD-250 DC 2P (R) соответствует требованиям IEC 60947-3 для аппаратов коммутационных и разъединителей. Обеспечивает видимый разрыв цепи - обязательное условие для работы в соответствии с нормами безопасности при обслуживании оборудования. Наличие механической блокировки предотвращает случайное включение при открытых дверцах шкафа.

Преимущества

• Функция главного выключателя - не нужен дополнительный автоматический выключатель для основного отключения;
• Высокая коммутационная стойкость - выдерживает частые операции включения/отключения даже при больших токах;
• Готовая компактная конструкция - снижает время монтажа и исключает ошибки сборки;
• Поддержка дистанционного управления - позволяет интегрировать в системы автоматизации без переделки шкафа.

Ограничения применения

• Не предназначен для эксплуатации во влажной среде или на улице - степень защиты IP40 не защищает от воды и пыли;
• Не работает в сетях переменного тока - только для постоянного тока (DC);
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо применять в паре с автоматическими выключателями или предохранителями;
• Рычаг требует физического усилия - не подходит для частого ручного управления в режиме “частого вкл./выкл.” - лучше использовать с приводом.

Примеры использования

• Главный выключатель в щите солнечной электростанции - отключает массив панелей для техобслуживания;
• Разъединитель в системе зарядки электромобилей - обеспечивает безопасный доступ к силовым кабелям;
• Центральное отключение в промышленном DC-щитке с аккумуляторным банком;
• Компонент в системе бесперебойного питания (UPS) на 480 В DC - для планового отключения нагрузки.

Практические советы

• Перед монтажом проверьте соответствие напряжения сети и номинального тока - превышение может вызвать повреждение контактов;
• При использовании с моторным приводом убедитесь, что привод установлен после отключения питания и соблюдены полярности;
• Не используйте этот выключатель как единственный защитный элемент - всегда дополняйте его автоматическим выключателем с токоограничивающей характеристикой;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с большими токами и частыми циклами включения;
• Запомните: CHINT NM8NSD-250 DC 2P (R) - это не автомат, а разъединитель с возможностью нагрузочного отключения. Его задача - безопасность, а не защита.
