Рукоятка выносная управления | 393285 CHINT Выключатель-разъединитель NH40-2500/3W ,3P ,2500А

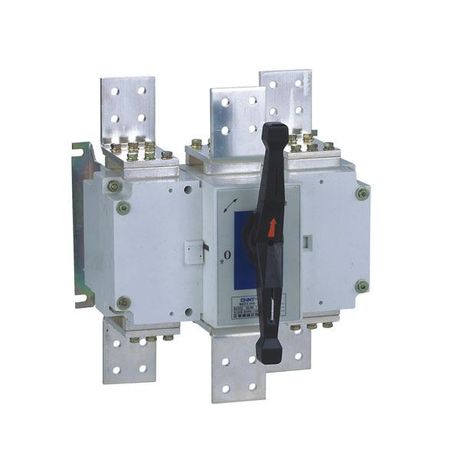

Выключатель-разъединитель NH40-2500/3W от CHINT предназначен для безопасного отключения и изоляции силовых цепей переменного тока до 690 В в распределительных системах. Этот аппарат сочетает функции коммутации и разъединения, обеспечивает надежную работу при высоких токах и используется в составе комплектных устройств - от ВРУ до промышленных щитов.

Назначение и область применения

Выключатель-разъединитель NH40-2500/3W применяется для ручного отключения и физической изоляции электрической цепи при обслуживании, ремонте или аварийных ситуациях. Он не предназначен для частой коммутации под нагрузкой, но способен выдерживать кратковременные перегрузки и токи короткого замыкания. Устройство устанавливается в качестве главного входного аппарата в:

• Вводно-распределительные устройства (ВРУ) жилых и промышленных зданий;
• Распределительные шкафы средней и большой мощности;
• Щиты управления технологическим оборудованием;
• Комплексные системы питания насосных станций, конвейеров, компрессоров.

Технические характеристики

• Номинальное напряжение: до 690 В переменного тока (50 Гц), до 440 В постоянного тока;
• Номинальный ток: 2500 А - максимальный допустимый ток при длительной работе;
• Количество полюсов: 3 - позволяет отключать все фазы одновременно;
• Условный номинальный ток короткого замыкания (Icu): 50 кА - способен выдерживать и отключать ток КЗ этой величины;
• Номинальная коммутируемая мощность (AC-3, 400 В): 450 кВт - предельная мощность двигателя, которую можно отключить под нагрузкой;
• Степень защиты IP20: защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри закрытого шкафа;
• Тип управления: выносная поворотная рукоятка - обеспечивает удобное и безопасное управление с удалённого места;
• Конструкция: комплектное устройство в металлическом корпусе - готово к монтажу без сборки;
• Вспомогательные контакты: отсутствуют - не имеет сигнализационных выходов.

Совместимость и монтаж

Выключатель-разъединитель NH40-2500/3W совместим со стандартными DIN-рейками и монтажными платформами в шкафах класса IP54 и выше. Для установки требуется свободное пространство вокруг аппарата для обеспечения теплоотвода и доступа к рукоятке. Монтаж выполняется болтовым креплением к основанию шкафа. Подключение проводов осуществляется через верхние и нижние клеммы - рекомендуется использовать медные многожильные кабели сечением не менее 2×185 мм2 для соответствия номинальному току 2500 А. Обязательно соблюдать момент затяжки клемм согласно руководству производителя.

Безопасность и стандарты

Выключатель-разъединитель NH40-2500/3W соответствует требованиям международных стандартов IEC 60947-3 и ГОСТ Р 50030.3. Применяется в соответствии с нормами ПУЭ для отделения участков сети при работах под напряжением. Конструкция исключает возможность случайного включения благодаря механической блокировке положений “ВКЛ” / “ОТКЛ”. Наличие выносной рукоятки позволяет применять запирающие устройства (замки, пломбы) для предотвращения неквалифицированного вмешательства.

Преимущества

• Высокая коммутационная способность (50 кА) обеспечивает надёжность даже в сетях с большими токами КЗ;
• Мощный номинальный ток (2500 А) подходит для крупных объектов - заводов, ТЭЦ, торговых комплексов;
• Выносная рукоятка снижает риск поражения током при операциях отключения;
• Жесткая конструкция корпуса минимизирует деформацию при вибрациях и ударах;
• Является официально сертифицированным главным выключателем - может использоваться вместо автоматического выключателя в роли изолирующего аппарата.

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - не заменяет автоматический выключатель;
• IP20 не допускает установку вне закрытых шкафов - недопустимо использование в сырых, пыльных или открытых помещениях;
• Отсутствие вспомогательных контактов - нельзя подключить сигналы состояния (“вкл”, “откл”) к системам автоматизации без внешних модулей;
• Требуется значительное пространство для монтажа и работы рукоятки - не подходит для компактных шкафов;
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно нуждается в защите другими аппаратами (например, автоматическими выключателями).

Примеры использования

• Главный рубильник во ВРУ промышленного цеха с питанием от трансформатора 6/0,4 кВ;
• Отключающее устройство перед частотным преобразователем мощностью 400 кВт;
• Разъединитель в распределительном щите конвейерной линии с несколькими двигателями;
• Фиксируемый точка отключения для планового техобслуживания оборудования в пищевой промышленности.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и момента затяжки клемм - неверный контакт вызывает нагрев и отказ;
• Обеспечьте доступ к рукоятке с двух сторон - она должна легко поворачиваться без препятствий;
• Используйте бирки и пломбы на рукоятке при проведении ремонтных работ - это обязательное требование ПТБ;
• При замене старого аппарата учтите габариты NH40-2500/3W - он занимает больше места, чем обычные рубильники;
• Для автоматизации добавьте внешний датчик положения рукоятки - так как встроенного контакта нет.
