SE (Schneider) 28904

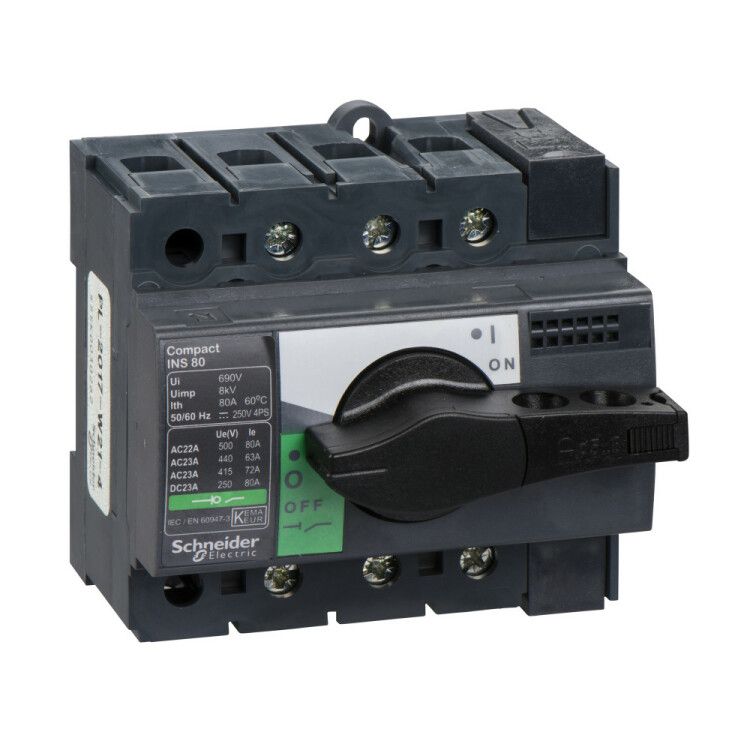

Выключатель-разъединитель INS80 Interpact 3п 80А 690В SE (Schneider) 28904
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт
Выключатель-разъединитель INS80 Interpact 3п 80А 690В SE (Schneider) 28904 больше не поставляется. Подберите аналог на сайте или отправьте запрос на email - предложим подходящую замену.
Описание
Характеристики
Сертификаты
Описание
Выключатель-разъединитель Schneider Electric Interpact INS80 (3 полюса, 80 А) предназначен для ручного коммутационного управления и визуального разрыва цепей в сетях до 690 В переменного и 250 В постоянного тока. Ключевое назначение модели — создание видимого разрыва цепи для безопасного обслуживания оборудования, так как устройство не обладает функциями защиты от перегрузок и коротких замыканий и требует обязательной установки перед ним автоматического выключателя или предохранителя. Конструкция предусматривает фронтальное управление короткой поворотной рукояткой, что позволяет переключать состояние аппарата без снятия лицевой панели, а винтовое соединение силовых контактов обеспечивает надежное присоединение кабелей сечением до 50 мм². Стационарное исполнение с возможностью монтажа на DIN-рейку или монтажную плату при габаритах 85x90x62.5 мм делает устройство компактным решением для распределительных щитов с ограниченным пространством. Важным ограничением является отсутствие вспомогательных контактов (нулевое количество НО и НЗ цепей), что исключает возможность использования данного разъединителя для передачи сигналов о положении контактов в системы автоматики без установки дополнительных приставок. Степень защиты IP40 и климатическое исполнение УХЛ4 допускают эксплуатацию в закрытых помещениях, где исключено прямое попадание воды и пыли, но не предполагают работу в агрессивных средах или на открытом воздухе. Модель соответствует стандартам МЭК 60947-1 и 60947-3, гарантируя безопасность разрыва цепи под нагрузкой в рамках номинальных параметров.
Технические характеристики выключателя-разъединителя INS80 3п
Бренд
Systeme Electric(Schneider-Electric)
Артикул производителя
28904
Глубина
62.5 мм.
Ширина
90 мм.
Высота
85 мм.
Вес
0.5 кг.
Род тока
Переменный/Постоянный (AC/DC)
Напряжение
690 В
Тип изделия
Разъединитель
Вид рукоятки
Поворотная
Способ монтажа
DIN-рейка/Монтажная плата
Степень защиты
IP40
Тип управления
Рукоятка поворотная
Номинальный ток
80 А
Тип подключения
Винтовое
Сфера применения
Compact INS
Количество полюсов
3
Исполнение рукоятки
Фронтальная поворотная
Конструкция прибора
Встраив. устройство фиксированной установки (стационарный)
Нормативный документ
МЭК 60947-1, МЭК 60947-3
Количество НЗ контактов
0
Количество НО контактов
0
Тип элемента управления
Рукоятка поворот. короткая (узкий хват)
Климатическое исполнение
УХЛ4
Тип управляющего элемента
Короткая управляющая рукоятка
Количество силовых полюсов
3
Моторный привод встроенный
Нет
Цвет управляющего элемента
Черный
Моторный привод опционально
Нет
Номин. продолжительный ток Iu
80 А
Тип подключения силовой цепи
Винтовое соединение
С блокировкой/запираемый (-ая)
Нет
Подходит для напольного монтажа
Да
Макс. допустимое раб. напряжение Ue AC
500 В
Степень защиты (IP), передняя сторона
IP20
Расцепитель напряжения опционально
Нет
Подходит для промежуточного монтажа
Нет
Подходит для фронтал. монтажа в центре
Нет
Тип подключения силовой электрич. цепи
Винтовое соединение
Подходит для установки в распределит. щит
Да
Пригоден в качестве главного выключателя
Да
Условный номин. ток короткого замыкания Iq
75 кА
Максимальное сечение подключаемого кабеля
50 мм2
Пригоден в качестве сервисного выключателя
Нет
Компактная версия выключателя-разъединителя
Да
Подходит для фронтал. монтажа через 4 отверстия
Нет
Номинальная мощность в рабочем режиме при AC-23, 400 В
37 кВт
Подходит для монтажа на передней стенке, 4 отверстия
Нет
Пригоден в качестве устройства аварийной остановки
Нет
Пригоден в качестве предохранительного выключателя
Нет
Сертификаты
Сертификат EAC
Свидетельство о типовом одобрении
