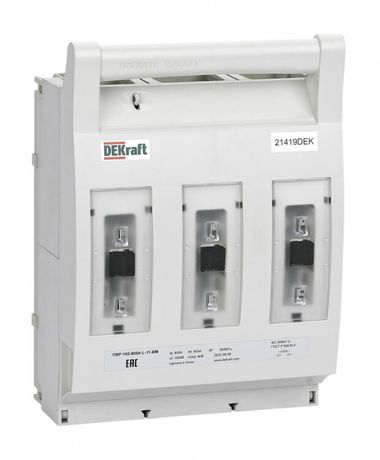

Выключатель-разъединитель-предохранитель ПВР горизонт. 800А 3ф отключ. 1НО+1НЗ навесной монтаж на шину ПВР-102 DEKraft 21419DEK APC

Выключатель-разъединитель-предохранитель ПВР-102 от DEKraft — комбинированное устройство для безопасного отключения и защиты трёхфазных цепей до 800 А. Подходит для установки на DIN-шину в распределительных щитах промышленного оборудования.

Назначение и область применения

ПВР-102 выполняет три функции одновременно: выключатель нагрузки, разъединитель с видимым разрывом и защита от перегрузок и КЗ с помощью ножевых предохранителей. Устройство применяется в системах питания станков, конвейеров, насосов и других мощных трёхфазных потребителей. Особенно эффективен там, где требуется ручное отключение цепи с гарантией визуального контроля разрыва — например, перед обслуживанием или ремонтом.

Технические характеристики

• Номинальный ток: 800 А — способен работать длительно при такой нагрузке без перегрева;
• Номинальное напряжение: 690 В — рассчитан на использование в высоковольтных промышленных сетях;
• Количество полюсов: 3 — обеспечивает трёхфазное отключение всех проводников одновременно;
• Тип защиты: ножевые предохранители класса gG — защищают от сверхтоков и коротких замыканий;
• Монтаж: на шину — фиксируется на стандартную DIN-рейку шириной 35 мм;
• Исполнение рукоятки: несменяемая — надёжна, не теряется, не требует дополнительных креплений;
• Габарит предохранителя: тип 3 — совместим с предохранителями стандарта DIN 43620, размером 36×12 мм;
• Степень защиты IP30 — защита от доступа пальцев и предметов более 2,5 мм, но не от воды и пыли;
• Прозрачная крышка — позволяет визуально контролировать состояние плавкой вставки без вскрытия корпуса;
• Гарантия: 36 месяцев — подтверждает долговечность конструкции и качество сборки.

Совместимость и монтаж

ПВР-102 устанавливается исключительно на DIN-шину. Для работы необходимы предохранители типа 3 (ножевые, 36×12 мм), соответствующие номиналу 800 А. Комплектация включает один нормально открытый (НО) и один нормально закрытый (НЗ) дополнительный контакт — они используются для сигнализации состояния устройства (например, “выключено” или “замкнуто”) в системах управления. Монтаж не требует специальных инструментов — устройство просто защёлкивается на рейку. После установки подключаются входные и выходные провода через болтовые зажимы — соблюдайте момент затяжки, указанный в руководстве производителя.

Безопасность и стандарты

ПВР-102 соответствует требованиям международных стандартов IEC 60947-3 и IEC 60269-1 для аппаратов разъединения и предохранителей. Прозрачная крышка и видимый разрыв обеспечивают соответствие правилам безопасности при работе с электрооборудованием. Несъемная рукоятка исключает случайное отключение или потерю элемента управления. Устройство не предназначено для частых операций включения/отключения — рекомендовано использовать как основной рубильник, а не как регулярный выключатель.

Преимущества

• Трёхфункциональность — вместо трёх отдельных устройств используется одно, экономится место в щите;
• Визуальная проверка состояния предохранителя через прозрачную крышку снижает время диагностики;
• Универсальное крепление на шину — легко интегрируется в существующие системы;
• Добавленные контакты НО+НЗ позволяют подключить сигналы в автоматические системы управления;
• Долгий срок гарантии — 3 года — говорит о высокой надёжности материалов и сборки.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой — это не автоматический выключатель;
• Защита IP30 не допускает установку во влажных помещениях, на улице или в местах с брызгами воды;
• Требуются специальные предохранители типа 3 — нельзя использовать другие габариты или типы;
• Не работает в сетях постоянного тока — только переменный ток 50/60 Гц;
• Несъемная рукоятка не позволяет установить замок или пломбу — для запирания нужен внешний механизм.

Примеры использования

• Главный ввод на станок с ЧПУ — отключение всей цепи перед техобслуживанием;
• Щит питания конвейера в пищевом производстве — быстрая аварийная остановка с видимым разрывом;
• Распределительный щит насосной станции — защита от КЗ и возможность ручного отключения;
• Централизованное управление группой двигателей — сигналы с НО/НЗ контактов передаются в PLC.

Практические советы

• Перед установкой проверьте, что предохранители подходят именно по типу 3 и номиналу 800 А — неверный выбор приведёт к отказу защиты;
• При подключении используйте медные жилы сечением не менее 120–150 мм² — для 800 А маленькое сечение вызовет нагрев;
• Если требуется запирание — установите внешний замок на рукоятку или корпус; сам ПВР-102 не имеет механизма запирания;
• Проверяйте целостность плавких вставок хотя бы раз в месяц — особенно после аварийных отключений;
• Не открывайте крышку при включенном питании — даже при IP30 риск поражения током остаётся.
