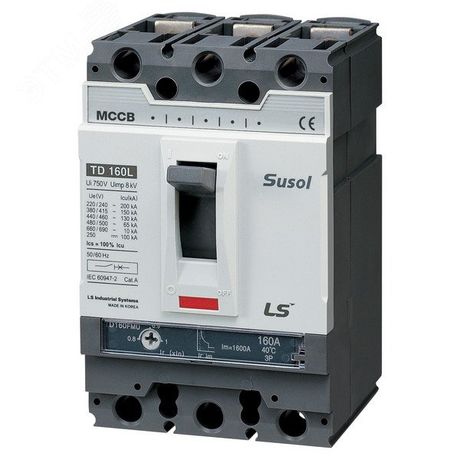

Выключатель-разъединитель TD160NA DSU 160А 3P LS Electric 102018100 LSIS

Выключатель-разъединитель TD160NA DSU 160A 3P - устройство для безопасного отключения трёхфазной цепи при обслуживании или аварийных ситуациях. Применяется в распределительных щитах промышленного оборудования, где требуется надёжное механическое отключение без защиты от перегрузок и КЗ. Бренд LS Electric, артикул 0102018100.

Назначение и область применения

Выключатель-разъединитель TD160NA DSU 160A 3P предназначен исключительно для ручного отключения и включения электрической цепи под нагрузкой. Он не обеспечивает автоматическую защиту от перегрузок или коротких замыканий - для этого нужны автоматы или предохранители. Устройство используется там, где нужна физическая изоляция участка сети: при плановом техобслуживании, ремонте или эвакуационном отключении. Подходит для установки в силовые шкафы станков, конвейеров, насосных систем и других промышленных объектов с током до 160 А.

Технические характеристики

• Номинальный ток: 160 А - способен выдерживать постоянную нагрузку до этой величины без перегрева;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного тока до 690 В между фазами;
• Количество полюсов: 3 - отключает все три фазы одновременно, что необходимо для трёхфазных систем;
• Тип изделия: выключатель автоматический в литом корпусе - прочная герметичная конструкция, устойчивая к внешним воздействиям;
• Тип привода: ручной - управление осуществляется только через рычаг, без электронных или пневматических элементов;
• Способ монтажа: монтажная плата - крепится болтами к металлической или композитной платформе внутри щита;
• Исполнение: стационарное - не предназначено для перемещения или частой перестановки.

Совместимость и монтаж

TD160NA DSU 160A 3P монтируется на монтажную плиту с помощью четырёх отверстий под болты M5. Для правильной установки проверьте соответствие габаритов и шага крепления с вашей платой. Максимальный момент затяжки - 1,5 Нм. Соединение проводов выполняется зажимами сечением до 50 мм2. Обязательно соблюдайте интервалы между фазами согласно нормам ПУЭ - минимальное расстояние между контактами должно сохраняться для безопасности. Не используйте этот выключатель вместо автомата: он не имеет тепловой или электромагнитной защиты.

Безопасность и стандарты

Выключатель-разъединитель TD160NA DSU 160A 3P соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Конструкция обеспечивает видимый разрыв цепи при положении «выкл» - это требование для работ по техобслуживанию. Литой корпус защищает внутренние контакты от пыли и случайного прикосновения, однако степень защиты IP не указана - не применяйте в условиях повышенной запылённости или влаги без дополнительной оболочки.

Преимущества

• Надёжное механическое отключение - гарантирует полный разрыв цепи, необходимый для работы под напряжением;
• Литой корпус - повышает долговечность и снижает риск повреждений при монтаже и эксплуатации;
• Чёткая фиксация положений «вкл/выкл» - предотвращает случайное переключение;
• Совместимость со стандартными щитами - легко интегрируется в существующие системы управления.

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - перед ним обязательно устанавливайте автоматический выключатель или предохранитель;
• Не работает в режиме частого включения/отключения - рекомендовано не более 10–15 операций в час; частые циклы снизят срок службы контактов;
• Не имеет защиты от перегрузки - нельзя использовать как основное средство защиты оборудования;
• Не сертифицирован для взрывоопасных зон - применение в таких условиях запрещено.

Примеры использования

• Отключение питания станка CNC перед заменой инструмента;
• Физическое отсоединение конвейера для профилактики;
• Разъединение группы насосов в системе водоснабжения;
• Обеспечение изоляции секции распределительного щита при ремонтных работах.

Практические советы

• Перед монтажом проверьте, что номинальный ток нагрузки не превышает 160 А - даже кратковременные пики могут вызвать нагрев контактов;
• Используйте только медные провода сечением до 50 мм2 - алюминиевые жилы не совместимы с зажимами этого устройства;
• При установке в щите оставьте свободное пространство вокруг выключателя - минимум 50 мм с каждой стороны для теплоотвода и доступа;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких циклах включения;
• Артикул 0102018100 и 102018100 - это один и тот же продукт, различаются только форматы номеров. Выключатель-разъединитель TD160NA DSU 160A 3P от LS Electric - проверенный вариант для промышленных решений.
