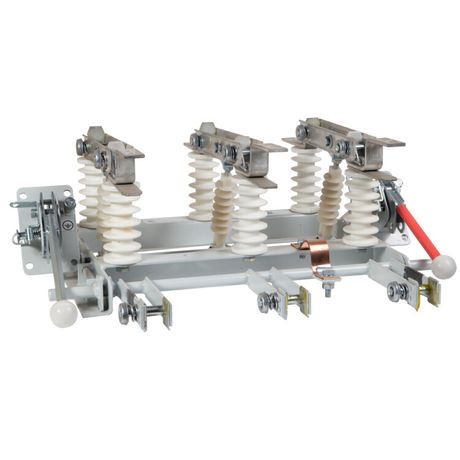

Разъединитель высоковольтный РВЗ-10/1000-II-И2-У3 | 143865 КЭАЗ

Разъединитель высоковольтный РВЗ-10/1000-II-И2-У3 от КЭАЗ - трёхполюсный заземляющий разъединитель переменного тока на 10 кВ и 1000 А, предназначенный для безопасного отключения участков сети и создания видимого разрыва перед обслуживанием. Устройство предварительно собрано и готово к установке на монтажную плату.

Назначение и область применения

Разъединитель высоковольтный РВЗ-10/1000-II-И2-У3 используется для создания видимого разрыва в высоковольтных цепях до 10 кВ. Он применяется исключительно для отключения нагрузки при отсутствии тока - то есть после отключения выключателя. Это обеспечивает безопасность персонала при проведении ремонтных работ. Подходит для подстанций, распределительных устройств, промышленных энергообъектов и объектов ЖКХ, где требуется надёжное заземление и изоляция участков сети.

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях среднего напряжения
• Номинальный ток: 1000 А - способен проводить ток до этого значения без перегрева
• Количество полюсов: 3 - управляет всеми фазами одновременно
• Род тока: переменный (AC) - не предназначен для постоянного тока
• Тип: заземляющий разъединитель - выполняет функцию замыкания на землю
• Климатическое исполнение: У3 - работает при температуре от −40 C до +40 C, в умеренном климате с повышенной влажностью
• Вид привода: ручной - оперирование осуществляется вручную через рычаг или штангу
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки внутри закрытых ячеек или щитов
• Способ монтажа: монтажная плата - крепится болтами к металлической раме или плате
• Сертифицирован по: ГОСТ Р 52726-2007 и ТУ3414-019-05755766-2010

Совместимость и монтаж

Разъединитель высоковольтный РВЗ-10/1000-II-И2-У3 совместим с типовыми комплектными распределительными устройствами (КРУ) 10 кВ, в том числе серий КЭАЗ. Монтаж осуществляется на заранее подготовленную монтажную плиту с отверстиями под крепёж. Обязательно соблюдайте шаг крепления и момент затяжки болтов, указанные в руководстве по эксплуатации. Привод расположен сбоку - обеспечьте свободный доступ для ручного управления. Не допускается установка вне герметичных камер - IP00 не защищает от пыли, влаги и механических повреждений.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ Р 52726-2007 и техническим условиям ТУ3414-019-05755766-2010. Конструкция гарантирует видимый разрыв контактов - важнейший элемент безопасности при работе с высоким напряжением. Для работы с устройством необходимо применять средства индивидуальной защиты и следовать правилам техники безопасности при выполнении коммутационных операций. Только обученный персонал имеет право выполнять операции с разъединителем.

Преимущества

• Предварительная сборка снижает время монтажа и риск ошибок при установке
• Трёхполюсная конструкция позволяет одновременно отключать все фазы - минимизирует риск возникновения однофазного режима
• Надёжная механическая блокировка исключает случайное включение при наличии напряжения
• Исполнение У3 обеспечивает стабильную работу в условиях российских климатических зон
• Произведён на КЭАЗ - заводе с более чем 70-летним опытом производства высоковольтного оборудования

Ограничения применения

• Не предназначен для отключения нагрузки под током - только для размыкания цепи после отключения автоматического выключателя
• IP00 - нельзя использовать на открытом воздухе, в сырых помещениях или местах с пылью
• Ручной привод требует физического доступа - не подходит для удалённого или автоматизированного управления
• Не имеет встроенной дугогашущей камеры - запрещено использование в качестве выключателя
• Требуется наличие блокировочных систем, предотвращающих включение при замкнутых заземлителях

Примеры использования

• Отключение секции КРУ-10 кВ для планового ремонта трансформатора
• Заземление выводов кабельной линии перед проверкой изоляции мегаомметром
• Обеспечение безопасного доступа к оборудованию в распределительном пункте жилого комплекса
• Формирование “заземлённого” состояния в цепях промышленного конвейера с высоковольтным питанием

Практические советы

• Перед монтажом проверьте соответствие посадочного отверстия на монтажной плате габаритам корпуса РВЗ-10/1000-II-И2-У3
• Убедитесь, что привод находится в зоне доступа для оператора - не закрывайте его стенками или другими элементами
• Проверяйте целостность контактных поверхностей перед каждым включением - окисление увеличивает нагрев
• При использовании в составе КРУ обязательно используйте механические блокировки с выключателями и заземлителями
• Не эксплуатируйте при температуре ниже −40 C или выше +40 C - даже при исполнении У3 возможна потеря эластичности материалов
