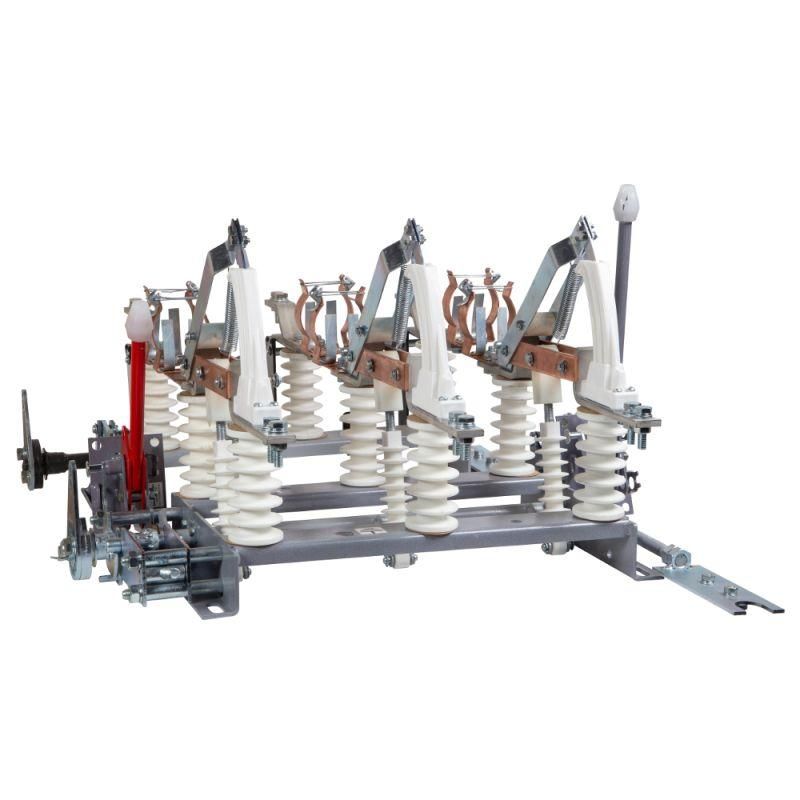

Выключатель нагрузки высоковольтный ВНА-10/630-Л-з-И2-УХЛ2 | 142387 КЭАЗ

Выключатель нагрузки высоковольтный ВНА-10/630-Л-з-И2-УХЛ2 от КЭАЗ — трёхполюсный ручной аппарат для коммутации нагрузки в распределительных устройствах 10 кВ. Применяется в сетях с заземляющим разъединителем, где требуется надёжное отключение и видимый разрыв цепи. Артикул 142387 соответствует ГОСТ 17717-79 и предназначен для установки на монтажную плату.

Назначение и область применения

Выключатель нагрузки высоковольтный ВНА-10/630-Л-з-И2-УХЛ2 используется для включения и отключения токов нагрузки в распределительных устройствах 10 кВ. Он не предназначен для отключения токов короткого замыкания — для этого требуются выключатели или предохранители. Устройство обеспечивает видимый разрыв цепи и работает совместно с заземляющим разъединителем для безопасного обслуживания оборудования. Подходит для подстанций, трансформаторных пунктов, промышленных объектов с воздушными ЛЭП.

Технические характеристики

• Номинальный ток: 630 А — максимальный постоянный ток, который устройство может проводить без перегрева;
• Номинальное напряжение: 10 кВ — класс напряжения сети, для которой рассчитан выключатель;
• Количество полюсов: 3 — три отдельных контакта для каждой фазы трёхфазной системы;
• Род тока: переменный (AC) — применяется только в сетях с переменным током;
• Тип разъединителя: заземляющий — после отключения выключателя можно замкнуть фазы на землю для безопасности;
• Тип изоляции: фарфор — устойчив к внешним воздействиям, но хрупкий, требует осторожного обращения;
• Вид привода: ручной — управление осуществляется механически через рычаг, без автоматики;
• Способ монтажа: монтажная плата — крепится на жесткую металлическую раму или щит, не имеет собственного корпуса;
• Степень защиты: IP00 — нет защиты от пыли и воды, допускается использование только внутри закрытых помещений;
• Климатическое исполнение: УХЛ2 — рассчитан на работу при температуре от −45 °C до +40 °C, в условиях повышенной влажности и запылённости;
• Предварительно собран: да — все элементы уже смонтированы, не требует сборки перед установкой.

Совместимость и монтаж

Выключатель нагрузки ВНА-10/630-Л-з-И2-УХЛ2 устанавливается исключительно на монтажную плиту с учётом габаритов и расположения крепёжных отверстий. Для работы необходима жёсткая опора — вибрация или деформация основания могут повредить фарфоровые изоляторы. Монтаж выполняется только при отключённом питании. Подключение шин и кабелей должно соответствовать рекомендованному моменту затяжки — перетягивание вызывает трещины в фарфоре. Привод ручного управления располагается сбоку — необходимо предусмотреть свободный доступ для оператора.

Безопасность и стандарты

Выключатель нагрузки ВНА-10/630-Л-з-И2-УХЛ2 соответствует требованиям ГОСТ 17717-79 и техническим условиям ТУ3414-020-05755766-2011. Наличие заземляющего разъединителя позволяет выполнять работы по технике безопасности: после отключения нагрузки разъединитель замыкает фазы на землю, что исключает опасность наведённого напряжения. Однако из-за степени защиты IP00 применение вне закрытых ячеек или камер недопустимо.

Преимущества

• Фарфоровая изоляция обеспечивает долговечность и устойчивость к перепадам температур;
• Предварительная сборка снижает время монтажа и риск ошибок при комплектации;
• Чётко выраженный визуальный разрыв контактов — легко проверить состояние аппарата без приборов;
• Совместимость со стандартными системами 10 кВ — легко интегрируется в существующие РУ;
• Климатическое исполнение УХЛ2 позволяет использовать в холодных регионах без дополнительного обогрева.

Ограничения применения

• Не предназначена для отключения токов короткого замыкания — обязательно наличие защиты (предохранителей или выключателей);
• IP00 — нельзя использовать на улице, в сырых помещениях или местах с пылевой средой без герметичного кожуха;
• Ручной привод — не подходит для автоматических систем или удалённого управления;
• Фарфоровые изоляторы чувствительны к ударным нагрузкам — транспортировка и монтаж требуют бережного обращения;
• Не имеет механизма дугогашения — при попытке отключения под нагрузкой выше 630 А возможна дуга и повреждение контактов.

Примеры использования

• Отключение трансформатора 10/0,4 кВ перед плановым осмотром;
• Коммутация питания кабельной линии на промышленном участке;
• Разъединение секции распределительного устройства для ремонта;
• Подключение резервного источника питания в схеме с двумя вводами.

Практические советы

• Перед установкой проверьте целостность фарфоровых изоляторов — даже микротрещины могут стать причиной пробоя;
• Обязательно используйте заземляющий разъединитель после отключения — это обязательное условие безопасности;
• Не пытайтесь включать или отключать выключатель под нагрузкой свыше 630 А — это приведёт к выходу из строя;
• При монтаже на плату используйте изолирующие прокладки между металлом и фарфором, чтобы избежать механического напряжения;
• Для удобства обслуживания установите сигнализацию положения контактов — особенно если выключатель находится за стенкой или в труднодоступном месте.
