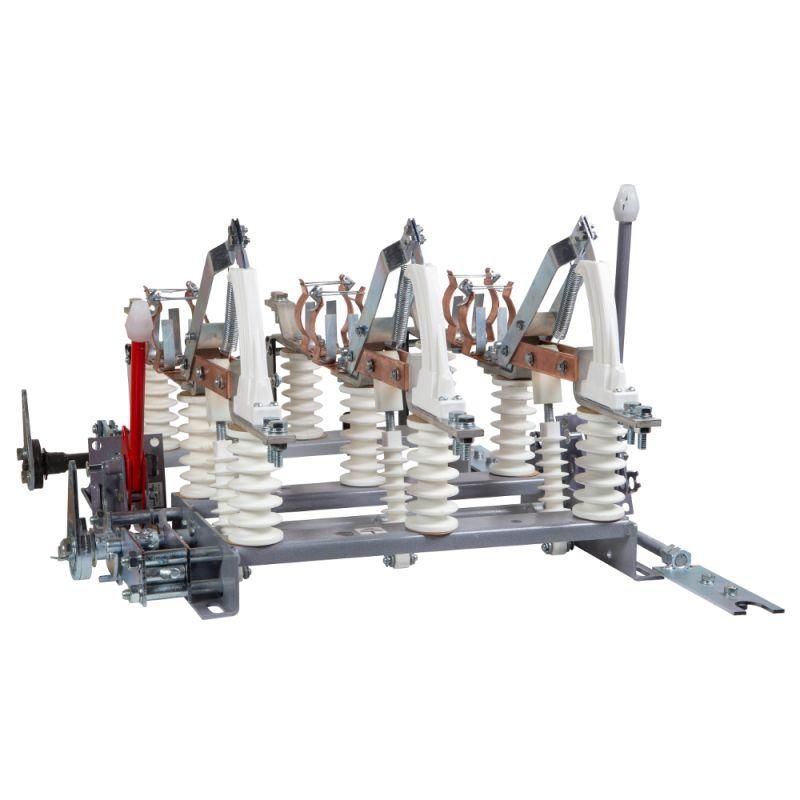

Выключатель нагрузки высоковольтный ВНА-10/630-П-з-И2-УХЛ2 | 142388 КЭАЗ

Выключатель нагрузки высоковольтный ВНА-10/630-П-з-И2-УХЛ2 от КЭАЗ — трёхполюсный ручной аппарат для коммутации нагрузочных токов в распределительных сетях 10 кВ. Применяется в комплектных устройствах с фарфоровой изоляцией и заземляющим разъединителем, соответствует ГОСТ 17717-79.

Назначение и область применения

Выключатель нагрузки высоковольтный ВНА-10/630-П-з-И2-УХЛ2 предназначен для безопасного включения и отключения рабочих токов в электрических цепях до 10 кВ. Не рассчитан на отключение аварийных токов короткого замыкания — для этого требуется дополнительная защита (например, предохранители или автоматические выключатели). Устанавливается в ячейках КРУ, трансформаторных подстанциях, на воздушных линиях и внутри промышленных объектов с постоянным персоналом.

Технические характеристики

• Номинальное напряжение: 10 кВ — работает в сетях среднего напряжения 6–12 кВ
• Номинальный ток: 630 А — способен проводить токи до этой величины без перегрева
• Число полюсов: 3 — управление всеми фазами одновременно
• Род тока: переменный (AC) — только для сетей с частотой 50 Гц
• Тип разъединителя: заземляющий — после отключения обеспечивает соединение с землёй для безопасности при обслуживании
• Изоляционный материал: фарфор — устойчив к внешним воздействиям, но хрупкий
• Привод: ручной — требует физического воздействия оператора через рычаг
• Климатическое исполнение: УХЛ2 — допускает работу при температуре от −45 °C до +40 °C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 — нет защиты от прикосновений и попадания предметов; корпус открытый, требует установки в закрытом щите
• Способ монтажа: монтажная плата — крепится болтами к металлической раме или плате внутри КРУ

Совместимость и монтаж

Выключатель нагрузки высоковольтный ВНА-10/630-П-з-И2-УХЛ2 совместим с типовыми ячейками КРУ-10, где предусмотрены места для установки на монтажную плиту. Для монтажа необходим доступ к задней части аппарата — крепёжные отверстия расположены на основании. Подключение шин выполняется сверху и снизу. Обязательно соблюдать минимальные расстояния между фазами согласно нормам ПУЭ. Монтаж возможен только при отключённом питании и заземлении цепи.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 17717-79 и ТУ3414-020-05755766-2011. Соответствует требованиям к устройствам для работы в электроустановках до 10 кВ. Отсутствие степени защиты IP00 означает, что использование вне защищённых помещений недопустимо. Заземляющий разъединитель обеспечивает защиту персонала при проведении работ — перед доступом к оборудованию необходимо перевести его в положение “земля”.

Преимущества

• Предварительная сборка снижает время монтажа и исключает ошибки при подключении
• Фарфоровая изоляция долговечна, устойчива к старению и механическим повреждениям при правильной эксплуатации
• Наличие заземляющего разъединителя устраняет необходимость в отдельном заземлителе, экономя место и стоимость системы
• Климатическое исполнение УХЛ2 позволяет применять в суровых регионах России

Ограничения применения

• Не предназначена для отключения токов короткого замыкания — обязательно наличие предохранителей или другого быстродействующего устройства
• IP00 — нельзя использовать на открытом воздухе, в сырых помещениях или там, где есть риск прикосновения к токоведущим частям
• Ручной привод требует наличия обслуживающего персонала — не подходит для автоматических систем
• Фарфоровые изоляторы чувствительны к ударным нагрузкам — при транспортировке и монтаже нужна осторожность

Примеры использования

• Комплектные распределительные устройства (КРУ-10) на промышленных предприятиях
• Подстанции 6(10)/0,4 кВ в жилых микрорайонах и торговых центрах
• Агрегаты с двигателями мощностью до 500 кВт, где требуется ручное отключение питания
• Оборудование на тепловых и гидроэлектростанциях с внутренними распределительными пунктами

Практические советы

• Проверьте посадочные размеры монтажной платы перед заказом — они должны точно совпадать с габаритами ВНА-10/630-П-з-И2-УХЛ2
• При установке используйте изолирующие инструменты и средства защиты — даже при отключенном питании остаётся опасность индукции
• Не применяйте смазку на контактах — она может вызвать нагрев и окисление
• Регулярно проверяйте состояние фарфоровых изоляторов на трещины и сколы — при повреждении замените элемент немедленно
• Для автоматизации процесса рекомендовано сочетание с дугогасящими предохранителями типа ПКТ-10
