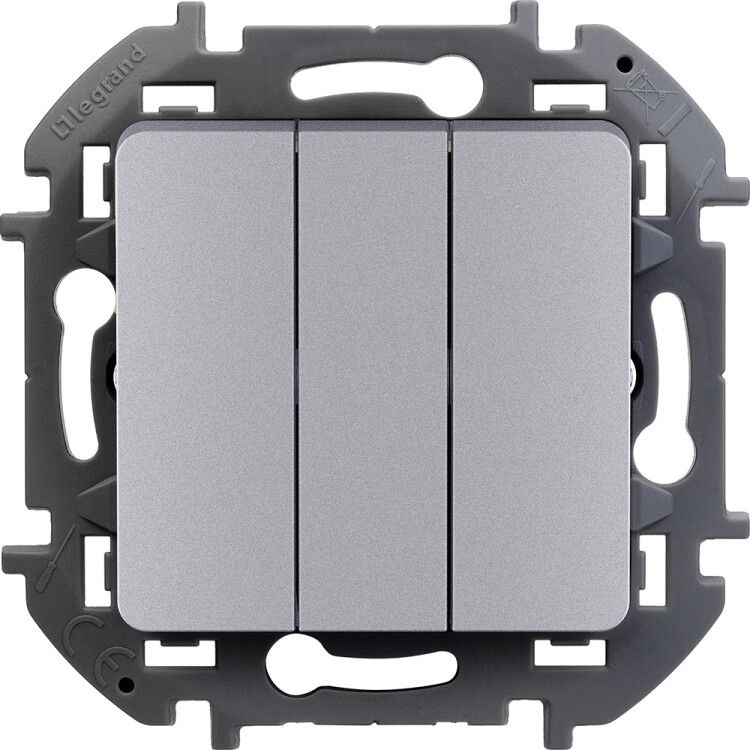

Выключатель 3-кл. Inspiria 20А IP20 250В 10AX механизм алюм. Leg 673642 Legrand

Выключатель трехклавишный Inspiria (артикул 673642) - механизм для скрытого монтажа с трёхклавишным управлением, рассчитанный на ток до 20 А и напряжение 250 В. Подходит для управления несколькими группами света или оборудования из одного места, особенно удобен в квартирах, офисах и общественных помещениях.

Назначение и область применения

Выключатель трехклавишный Inspiria предназначен для самостоятельного включения и выключения трёх различных нагрузок с одного места. Часто применяется для управления многорожковыми люстрами, светодиодными потолочными светильниками, системами вентиляции, подсветкой или зонированным освещением в больших комнатах. Устройство устанавливается в стеновые коробки и работает в электросетях жилых домов, офисов, школ и других общественных зданий.

Технические характеристики

• Номинальный ток: 20 А - позволяет коммутировать мощные нагрузки, например, несколько LED-ламп или энергосберегающие светильники одновременно;
• Номинальное напряжение: 250 В - совместим с бытовыми сетями 220–240 В переменного тока;
• Количество клавиш: 3 - каждая клавиша управляет своей цепью независимо;
• Схема подключения: 3×1-полюс - три отдельных однофазных переключателя в одном корпусе;
• Способ подключения: безвинтовые зажимы - провода фиксируются просто вставкой, без инструментов;
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не герметичен;
• Габариты: 75,8 × 75,8 × 46,3 мм - стандартный размер для монтажной коробки глубиной 31,2 мм;
• Материал корпуса: термопласт - прочный, огнеупорный пластик, устойчивый к нагреву;
• Покрытие: глянцевый алюминий - элегантный внешний вид, легко моется;
• Монтажная плата: да - внутренняя платформа обеспечивает надёжную фиксацию механизма в коробке;
• Подсветка: не предусмотрена - требуется отдельная покупка модулей подсветки, если нужна индикация.

Совместимость и монтаж

Выключатель Inspiria 673642 предназначен для внутреннего (скрытого) монтажа в стандартные металлические или пластиковые монтажные коробки. Глубина монтажа - 31,2 мм, что соответствует большинству современных коробок. Крепление осуществляется двумя способами: на распорные элементы и через винты - обеспечивается плотная фиксация даже в старых стенах. Безвинтовые зажимы позволяют быстро подключить медные провода сечением до 2,5 мм2. Для работы требуются только плоскогубцы и отвертка для затяжки крепёжа. Механизм совместим со всеми рамками серии INSPIRIA, но сам по себе - без рамки, поэтому необходимо использовать подходящую декоративную рамку от того же производителя.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых электроустановок. Номинальный ток 20 А и материал корпуса обеспечивают безопасную работу при максимальных нагрузках. Сертифицирован по нормам IEC 60669-1. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не допускает использование во влажных помещениях (ванная, баня, бассейн) или вне помещений.

Преимущества

• Увеличенный ток 20 А вместо стандартных 10 А - позволяет подключать больше светильников без риска перегрузки;
• Безвинтовые зажимы - экономят время при монтаже и снижают риск плохого контакта;
• Глянцевая отделка из алюминия - сочетает стиль и практичность, хорошо сочетается с другими изделиями серии INSPIRIA;
• Монтажная плата - исключает люфт и повышает долговечность;
• Совместимость с широким спектром рамок - можно заменить только лицевую часть, не меняя весь механизм.

Ограничения применения

• Не предназначен для влажных помещений - IP20 недостаточно для ванных комнат или кухонь с высокой влажностью;
• Не имеет подсветки - если требуется ночная индикация, нужно дополнительно купить и смонтировать световой модуль;
• Требует наличия монтажной коробки глубиной минимум 31,2 мм - не подходит для тонких или старых стен без подготовки;
• Не рекомендуется для управления двигателями, насосами или мощными нагревательными приборами - только для активных нагрузок типа освещения.

Примеры использования

• Управление трёхрожковой люстрой с возможностью включения 1, 2 или всех трёх ламп отдельно;
• Контроль освещения в большой гостиной: основной свет, точечная подсветка и декоративная подсветка ниш;
• Переключение между вентилятором, вытяжкой и светом в туалете или гардеробной;
• Зональное освещение в офисе: рабочая зона, проход, зона отдыха - всё регулируется одной кнопкой.

Практические советы

• Выбирайте рамку серии INSPIRIA - она идеально подходит по форме и цвету; другие рамки могут не совпасть по дизайну или размеру;
• Проверьте глубину вашей монтажной коробки перед покупкой - 31,2 мм - минимальная необходимая глубина;
• Используйте провода сечением 1,5–2,5 мм2 - слишком тонкий провод может греться, слишком толстый не войдёт в зажим;
• Если вы используете LED-лампы с драйверами - проверьте суммарную мощность: 20 А = максимум 4600 Вт при 230 В;
• При первом включении после монтажа слегка покачайте клавишу - если чувствуется люфт, возможно, плохо закреплен механизм.
