Выключатель тройной, 10А-250В, IP20, СУ, Plano, белый | Б0027605 Intro ЭРА

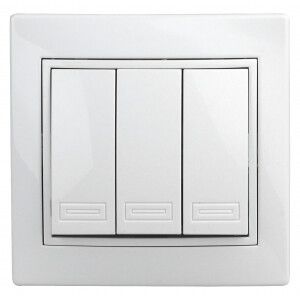

Выключатель тройной ЭРА Intro Plano б0027605 - устройство скрытой установки с тремя клавишами для управления несколькими группами света в одной точке. Подходит для бытовых и коммерческих помещений, где требуется управление освещением по зонам: кухня, гостиная, коридор. Корпус изготовлен из негорючего термопласта, что повышает безопасность при длительной нагрузке до 10 А.

Назначение и область применения

Выключатель тройной ЭРА Intro Plano б0027605 предназначен для коммутации трех независимых цепей освещения. Подходит для установки в жилых помещениях, офисах, торговых зонах и других объектах с распределенным освещением. Может использоваться для управления светом в нескольких зонах комнаты - например, основным светом, ночным подсвечиванием и декоративными светильниками. Не рекомендован для управления мощными нагревательными приборами или двигателями - только для активной нагрузки типа ламп накаливания, светодиодов и энергосберегающих источников света.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Количество клавиш: 3
• Тип подключения: однополюсный, три независимые цепи
• Степень защиты: IP20 - защита от контакта с пальцами, но не от воды и пыли
• Материал корпуса: термопласт, негорючий
• Цвет: белый (RAL 9010), глянцевая отделка
• Габариты: 82×40×80 мм
• Тип управления: механический переключатель
• Подсветка: отсутствует
• Способ монтажа: скрытая установка в подрозетник
• Тип крепления: монтажные лапки + винты
• Способ подключения: винтовые клеммы с двумя отверстиями каждая

Совместимость и монтаж

Выключатель тройной ЭРА Intro Plano б0027605 совместим со стандартными подрозетниками диаметром 68–70 мм. Монтаж возможен двумя способами: за счет распорных лапок или через винты, что позволяет фиксировать устройство даже в старых или деформированных коробках. Клеммы расположены вертикально - это упрощает прокладку проводов и снижает риск перегиба. Каждая клемма имеет два отверстия: одно для входящего провода, второе - для выходящего, что позволяет организовать последовательную цепь между соседними выключателями без дополнительных перемычек.

Для установки нескольких выключателей в один ряд используются многоместные рамки:

• 2-постовая: 1-502-хх
• 3-постовая: 1-503-хх
• 4-постовая: 1-504-хх

Цветовые коды рамок соответствуют цвету выключателя: 01 - белый, 02 - слоновая кость и т.д. Сам выключатель поставляется уже с единичной рамкой, подходящей для одиночного монтажа.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Материал корпуса - негорючий термопласт, обеспечивающий самозагасание при перегрузке. Степень защиты IP20 исключает контакт с пальцами, но не защищает от попадания влаги или пыли - поэтому применение допускается только в помещениях без повышенной влажности (не в ванной, бане, на улице).

Преимущества

• Удобная вертикальная схема клемм - легко подключить провода без лишних изгибов
• Два отверстия на каждой клемме - возможность шлейфового подключения без дополнительных перемычек
• Фиксация двумя способами - лапками и винтами - увеличивает надежность в любых условиях монтажа
• Негорючий материал корпуса - снижает риск возгорания при аварийных ситуациях
• Глянцевая поверхность легко моется и сохраняет внешний вид долгое время

Ограничения применения

• Не предназначена для работы с реактивной нагрузкой выше 10 А - нельзя использовать для двигателей, насосов, мощных инверторов
• IP20 - запрещено использование во влажных помещениях (ванная, кухня без защиты, бассейн, подвал)
• Отсутствие подсветки - невозможно определить положение клавиш в темноте без дополнительного освещения
• Не совместим с системами автоматизации (умный дом) - только ручное управление

Примеры использования

• Управление тремя группами света в большой гостиной: потолочные светильники, торшеры и подсветка ниш
• Контроль освещения в длинном коридоре: вход, середина, выход
• Раздельное включение света на кухне: рабочая зона, столешница, обеденная группа
• Освещение в офисе: основной свет, лампы над рабочими местами, декоративная подсветка стен

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе фаза может быть подведена к клеммам
• Затягивайте винты клемм равномерно - переизбыток усилия повредит пластик, недостаточное - вызовет нагрев и окисление контактов
• При шлейфовом подключении используйте провод одного сечения и материала (медный) - не смешивайте алюминий и медь
• Если планируете установку нескольких выключателей рядом - сразу выбирайте нужную многоместную рамку, чтобы избежать переделки после монтажа
• Проверьте глубину подрозетника - габариты устройства 80 мм в глубину, не все старые коробки подходят
