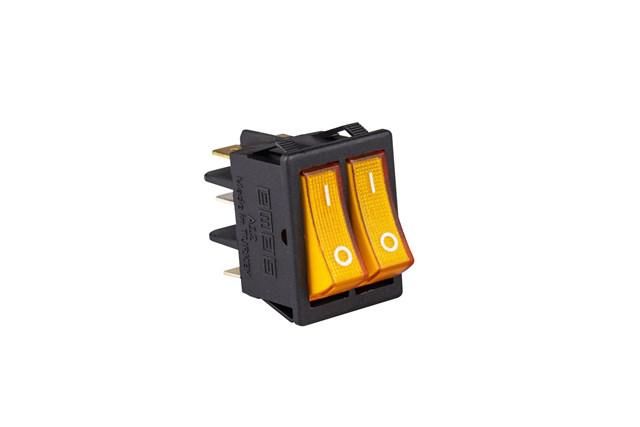

Выключатель в черн. корпусе две желт. клавиши с подсветкой 1НО+1НЗ EMAS A12B1S11

Выключатель двухклавишный с подсветкой 1НО+1НЗ от бренда EMAS с артикулом a12b1s11 предназначен для ручного управления двумя независимыми цепями переменного тока - одна клавиша замыкает цепь, другая размыкает, с возможностью визуального контроля состояния благодаря подсветке. Корпус чёрного цвета и компактные габариты 30×22 мм делают его удобным для установки в ограниченном пространстве.

Назначение и область применения

Выключатель двухклавишный с подсветкой 1НО+1НЗ используется для ручной коммутации цепей переменного тока до 250 В и 16 А. Подсветка позволяет легко определять состояние каждой клавиши в условиях слабой освещённости. Применяется в системах управления оборудованием, где требуется одновременный контроль двух функций - например, включение/выключение света и вентилятора, запуск/остановка станка и системы охлаждения. Удобен в бытовых, промышленных и сервисных зонах, где важна наглядность управления.

Технические характеристики

• Тип переключения: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Напряжение: до 250 В переменного тока (AC)
• Ток: до 16 А
• Габариты: 30 × 22 мм
• Цвет корпуса: чёрный
• Цвет клавиш: чёрные
• Степень защиты: IP50 - защита от пыли, но не от воды
• Механический ресурс: минимум 1 000 000 срабатываний
• Электрический ресурс: минимум 50 000 срабатываний при нагрузке 16 А / 250 В
• Диэлектрическая прочность: выдерживает 1500 В переменного тока в течение 1 минуты
• Сопротивление изоляции: не менее 10 МОм при 500 В постоянного тока
• Рабочая влажность: до 80%

Совместимость и монтаж

Выключатель EMAS a12b1s11 рассчитан на установку в стандартную прямоугольную нишу 30×22 мм. Крепится через фиксирующие защёлки на лицевой панели. Для монтажа необходим доступ с передней стороны - задняя часть не требует дополнительного крепления. Провода подключаются к клеммам с зажимами, допускающими сечение жил до 2,5 мм2. Не требует специальных инструментов - достаточно отвертки. Подсветка работает от сети питания, не нуждается во внешнем питании.

Безопасность и стандарты

Выключатель соответствует стандартам TS 1472 и EN 61058-1, которые регламентируют безопасность механических выключателей для бытового и аналогичного оборудования. Диэлектрическая прочность и уровень сопротивления изоляции обеспечивают защиту от пробоя даже при кратковременных перегрузках. Наличие сертификации подтверждает соответствие требованиям безопасности Евросоюза и стран СНГ.

Преимущества

• Два независимых контакта в одном устройстве - экономия места и проводки
• Подсветка клавиш повышает видимость в темноте, снижает риск ошибочного включения
• Высокий механический ресурс обеспечивает долгую службу даже при частом использовании
• Чёрный цвет корпуса маскирует следы загрязнений и царапин
• Устойчивость к влажности до 80% позволяет использовать в помещениях с повышенной влажностью (например, ванные комнаты, мастерские)

Ограничения применения

• Защита IP50 не предохраняет от попадания воды - нельзя применять в местах с прямым контактом с жидкостью (на улице, в сырых цехах без защиты)
• Не предназначен для управления мощными двигателями свыше 16 А - требуется использование контакторов
• Подсветка не является автономной; она активируется при наличии напряжения в цепи, поэтому не работает при отключенном питании
• Не рекомендован для взрывоопасных сред - отсутствует взрывозащита

Примеры использования

• Управление освещением и вентиляцией в туалете - одна клавиша включает свет, вторая - вытяжку
• Контроль станка: включение главного двигателя и одновременная блокировка защитного кожуха
• Пульт управления в автоматической линии: запуск конвейера и включение сигнализации
• Индивидуальные панели управления в офисах, мастерских, складах

Практические советы

• Перед установкой проверьте, что посадочная ниша точно соответствует размеру 30×22 мм - расхождение более 0,5 мм затруднит монтаж
• При подключении используйте качественные кабели с медными жилами - алюминий увеличивает риск нагрева при 16 А
• Не перегружайте клавишу НЗ - она размыкает цепь, и её контакт чаще всего подвергается дуговым перегрузкам
• Для длительной службы избегайте частых резких нажатий - даже при высоком ресурсе ударные нагрузки сокращают срок жизни механизма
• Если планируете установить в помещении с высокой запылённостью, периодически протирайте поверхность - IP50 не гарантирует полную герметичность
